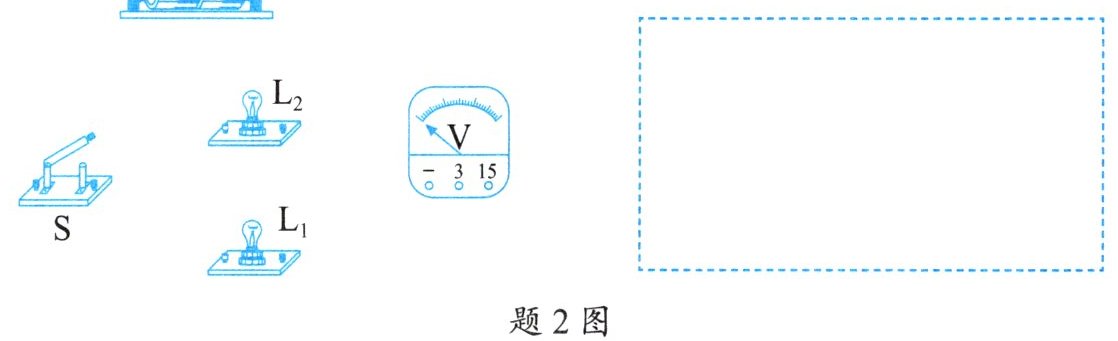

2. 如题2图所示,在探究“并联电路电压的关系”时,小明想把两个灯泡$L_1$和$L_2$并联起来,用电压表测量灯泡$L_1$两端的电压,请你帮他连接电路,并在右边虚线框中画出对应电路图。

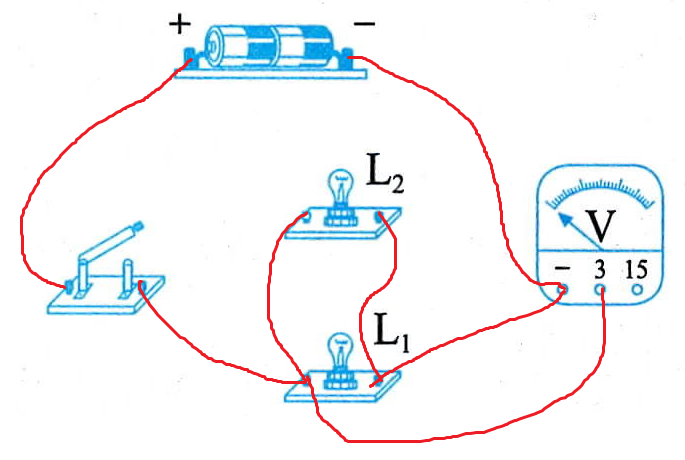

答案
3. 在如题3图所示的电路中,要使$L_1、$$L_2$并联,应闭合开关
S1、S3
。已知此时$L_1$两端电压为1.5 V,那么$L_2$两端电压为1.5
V,电源两端电压为1.5
V。答案
S1、S3
1.5
1.5
1.5
1.5
解析
要使L₁、L₂并联，电流需分别通过两灯后汇合回到电源负极，故应闭合开关S₁、S₃（S₂闭合会短路电源，不可闭合）。并联电路各支路两端电压相等且等于电源电压，已知L₁两端电压为1.5V，则L₂两端电压为1.5V，电源两端电压为1.5V。
4. 灯泡$L_1$和$L_2$串联在一个电源上,加在它们两端的电压分别为4 V和6 V；再把它们并联连接在该电源上,则加在灯泡$L_1$两端的电压为
10
V,加在灯泡$L_2$两端的电压为10
V。答案
10
10
10
解析
当灯泡$L_1$和$L_2$串联时，电源电压$U = U_1+U_2=4\,V+6\,V=10\,V$。并联电路各支路两端电压相等且等于电源电压，所以并联时$L_1$和$L_2$两端电压均为$10\,V$。
10；10
10；10
5. 不同规格的灯泡连接如题5图所示,闭合开关S,通过灯$L_1、$$L_2$的电流
不相等
,加在灯$L_1、$$L_2$两端的电压相等
。断开开关S,电压表示数不变
,电流表示数变小
。(相等/不相等)断开开关S,电压表示数______,电流表示数______。(变大/变小/不变)答案
不相等
相等
不变
变小
相等
不变
变小
解析
分析电路图可知，灯$L_1$和$L_2$串联，串联电路中电流处处相等，因为两灯规格不同，根据$U = IR$（$I$为电流，$R$为电阻）可知，它们两端的电压不相等。
电压表测的是灯$L_1$两端的电压，电流表测电路中的电流。
断开开关$S$，电路断路，电路中无电流，所以电流表示数变为$0$，即变小；此时电压表串联在电路中，测电源电压，其示数变大。
电压表测的是灯$L_1$两端的电压，电流表测电路中的电流。
断开开关$S$，电路断路，电路中无电流，所以电流表示数变为$0$，即变小；此时电压表串联在电路中，测电源电压，其示数变大。
