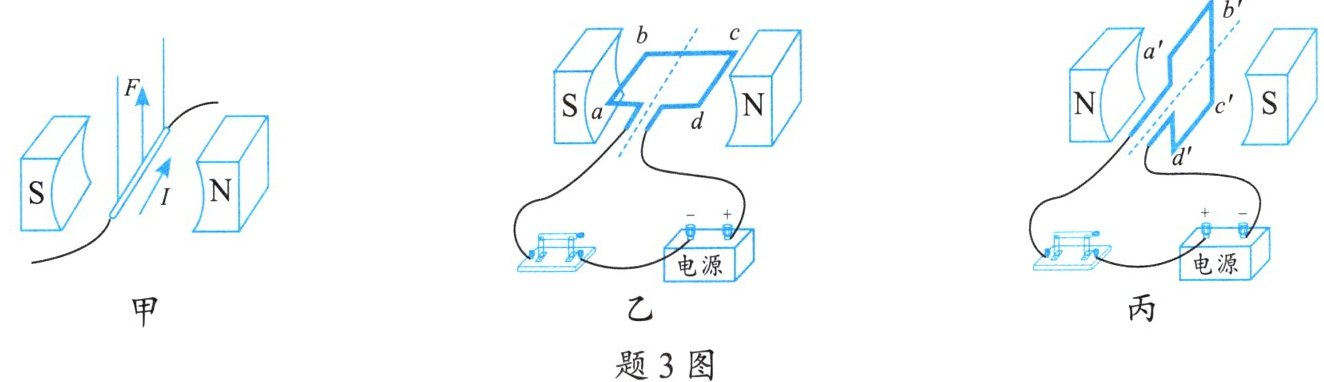

3. 如题3图所示,当导体通入图甲中所示方向电流I时,磁场对导体的力F方向竖直向上,用Fab、Fcd、Fa'b'和Fc'd'分别表示图乙、丙中闭合开关时磁场对导体ab、cd、a'b'和c'd'的力,则(
A.Fab竖直向上
B.Fcd竖直向上
C.Fa'b'竖直向上
D.Fc'd'竖直向下
BD
)。A.Fab竖直向上
B.Fcd竖直向上
C.Fa'b'竖直向上
D.Fc'd'竖直向下
答案
BD
解析
由左手定则，甲图中磁场方向（S→N）、电流方向已知，安培力竖直向上。
乙图：
ab段：磁场方向（S→N），电流方向与甲图相反，安培力方向竖直向下（A错误）；
cd段：磁场方向（S→N），电流方向与甲图相同，安培力竖直向上（B正确）。
丙图：
a'b'段：磁场方向（N→S），电流方向与甲图相反，安培力竖直向上（C正确）；
c'd'段：磁场方向（N→S），电流方向与甲图相同，安培力竖直向下（D正确）。
答案：BD
乙图：
ab段：磁场方向（S→N），电流方向与甲图相反，安培力方向竖直向下（A错误）；
cd段：磁场方向（S→N），电流方向与甲图相同，安培力竖直向上（B正确）。
丙图：
a'b'段：磁场方向（N→S），电流方向与甲图相反，安培力竖直向上（C正确）；
c'd'段：磁场方向（N→S），电流方向与甲图相同，安培力竖直向下（D正确）。
答案：BD

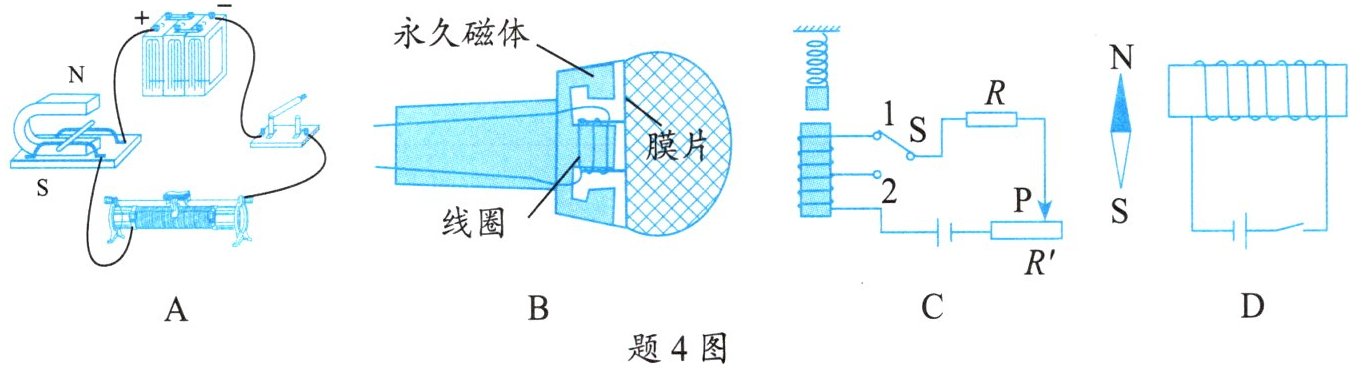

4. 对题4图的分析中正确的是(
A.闭合开关,导体在轨道上运动的原理是磁场对电流有力的作用
B.麦克风与电动机的工作原理相同
C.开关由2切换到1,上方弹簧被拉长,说明电流越大,电磁铁磁性越强
D.闭合开关,小磁针N极向顺时针偏转
A
)。A.闭合开关,导体在轨道上运动的原理是磁场对电流有力的作用
B.麦克风与电动机的工作原理相同
C.开关由2切换到1,上方弹簧被拉长,说明电流越大,电磁铁磁性越强
D.闭合开关,小磁针N极向顺时针偏转
答案
A
解析
A.图A为通电导体在磁场中受力运动的实验装置，闭合开关后导体运动，原理是磁场对电流有力的作用，与电动机原理一致，A正确；B.麦克风利用电磁感应原理，电动机利用磁场对电流的作用，原理不同，B错误；C.开关由2切换到1，改变的是电磁铁线圈匝数，磁性增强使弹簧拉长，并非电流大小变化，C错误；D.用安培定则判断，通电螺线管右端为S极，小磁针N极应被吸引向左偏转（逆时针），D错误。
5. 如题5图是某灵敏电流计的内部结构示意图：指针与线圈相连,线圈在磁场中。将该灵敏电流计接入含电源的闭合电路,指针会偏转,原因是
通电线圈在磁场中受力而转动
；电路中电流越大,指针的偏转角度越大
；不改变电流计结构,若要指针的偏转方向改变,只需改变通过线圈的电流方向
。答案
通电线圈在磁场中受力而转动；越大；改变通过线圈的电流方向。
解析
灵敏电流计的工作原理是通电线圈在磁场中受力而转动。当电流通过线圈时，线圈受到磁场力的作用，使得与线圈相连的指针发生偏转。电路中的电流越大，线圈受到的磁场力就越大，指针的偏转角度也就越大。若要改变指针的偏转方向，只需改变通过线圈的电流方向，因为电流方向的改变会导致磁场力方向的改变，从而使指针的偏转方向改变。
