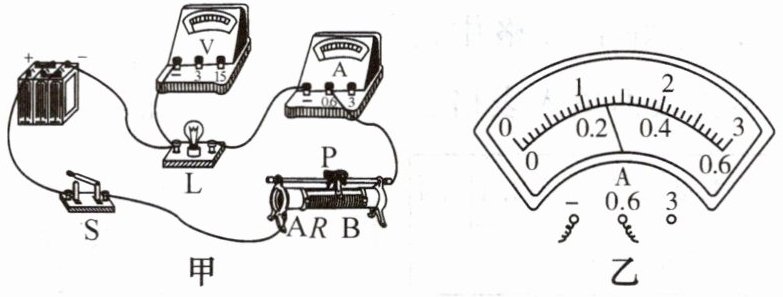

例4 (2024·绥化中考)在“测量小灯泡电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。

(1)请用笔画线代替导线，将图甲电路连接完整。(导线不允许交叉)
(2)现有规格为A“10Ω 2A”，B“20Ω 1A”和C“50Ω 0.2A”的三个滑动变阻器可供选择，应选择(填字母)滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是和调节小灯泡两端的电压及通过的电流。
(3)电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着(选填“电流表”或“电压表”)移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为W。
(4)实验中改变小灯泡两端的电压，多次测量的目的是。
(5)测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析：。

(1) 如图所示（连接方式：电压表3V接线柱接灯泡右接线柱，滑动变阻器右上接线柱接电流表0.6A接线柱）
(2) B；保护电路
(3) 电压表；0.65
(4) 寻找普遍规律
(5)小灯泡的电阻随温度降低而减小，当电压为额定电压的一半时，电阻小于正常发光时的电阻，根据${P=\frac{U^{2}}{R}}$，实际功率大于额定功率的四分之一

(1) 电压表选用0~3V量程并联在小灯泡两端，将电压表的“3”接线柱与小灯泡的右接线柱相连；滑动变阻器采用“一上一下”接线，将滑动变阻器的右上接线柱与电流表的“0.6”接线柱相连（导线不交叉）。
(2) 灯泡正常发光时，滑动变阻器两端电压$U_{滑}=U-U_{额}=6V-2.5V=3.5V$，滑动变阻器接入电阻$R_{滑}=\frac{U_{滑}}{I_{额}}=\frac{3.5V}{0.3A}\approx11.7Ω$，结合电流要求，应选B“20Ω 1A”；滑动变阻器的作用是保护电路和调节小灯泡两端的电压及电流。
(3) 小灯泡发光暗说明其电压小于额定电压，需观察电压表，移动滑片使电压表示数为2.5V；电流表选用0~0.6A量程，分度值0.02A，示数为0.28A，额定功率$P_{额}=U_{额}I_{额}=2.5V×0.28A=0.7W$。
(4) 多次测量是为了测量小灯泡在不同电压下的实际功率，探究实际功率与实际电压的关系（或观察不同电压下灯泡的亮度变化）。
(5) 小灯泡的电阻随温度降低而减小，当电压为额定电压的一半时，灯泡温度降低，电阻变小，根据$P=\frac{U^{2}}{R}$，实际功率$P_{实}=\frac{(\frac{U_{额}}{2})^{2}}{R_{实}}$，因$R_{实}＜R_{额}$，故$P_{实}＞\frac{P_{额}}{4}$。
