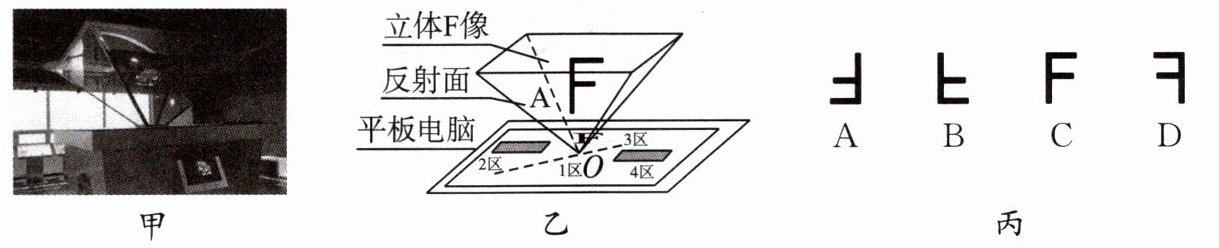

9. 小文在参观科技馆的时候发现了一个3D全息投影展示台(如图甲所示)。围绕展台可以从前后左右四个角度观察汽车的外形，其原理是利用四个反射面反射液晶电视上的图像。请帮小文设计制作一个全息投影展示台。

(1)制作目标:一个能展示立体F像(如图乙所示)的投影装置。
(2)制作原理:平面镜成像原理。
(3)器材与材料选择:平板电脑(相当于展台的液晶电视),反射面选用4片茶色透明三角形塑料片。
(4)制作三维图片:希望出现图乙中的立体F像,则平板电脑屏幕1区图形应设计成图丙中的。
(5)器材组装:在组装四个反射面时,反射面A与平板电脑屏幕的夹角应为,才可以使立体F像与平板电脑屏幕垂直。
(6)影像调试:尝试投影后发现立体F像的成像位置太高,这时他应调整平板电脑上的四个图像使它们(选填“远离”或“靠近”)平板电脑屏幕中心O点。
(7)成果展示:小文成功展示出立体F像。

9.(4)B
(5)45°
(6)靠近

【分析】
本题结合3D全息投影的实际制作，考查平面镜成像原理的应用，需利用“像与物关于镜面对称”的特点，结合几何关系分析各问题：第(4)问需判断1区图形经四个反射面成像后能否形成立体F像；第(5)问根据像与屏幕垂直的几何要求确定反射面夹角；第(6)问根据物距与像距的关系调整图像位置。
【解析】
(4) 3D全息投影的四个反射面相当于平面镜，成像时像与物关于镜面对称，要形成图乙中的立体F像，平板电脑1区的图形需经四个反射面后组合成目标像，观察选项，只有B选项的图形符合要求，故填B。
(5) 根据平面镜成像的几何关系，要使立体F像与平板电脑屏幕垂直，反射面A与屏幕的夹角应为45°，这样成像后像与物垂直，故填45°。
(6) 平面镜成像中，物距越小，像距越小，像的位置越低。当立体F像位置太高时，需减小物到反射面的距离，即调整平板电脑上的图像靠近屏幕中心O点，使像的位置降低，故填靠近。
【答案】
(4)B；(5)45°；(6)靠近
【知识点】
平面镜成像原理、光的反射
【点评】
本题将物理知识与实际制作结合，考查平面镜成像特点的应用，需理解成像的几何关系，难度适中，能较好地考查学生知识迁移能力。
【难度系数】
0.5
