2. 某小组同学做“用电流表和电压表测量电阻”的实验。
（1）实验器材是：电源(两节干电池)、开关、电压表、滑动变阻器、待测电阻、导线若干和。
（2）实验原理是。
（3）实验中需要测量的物理量是和。

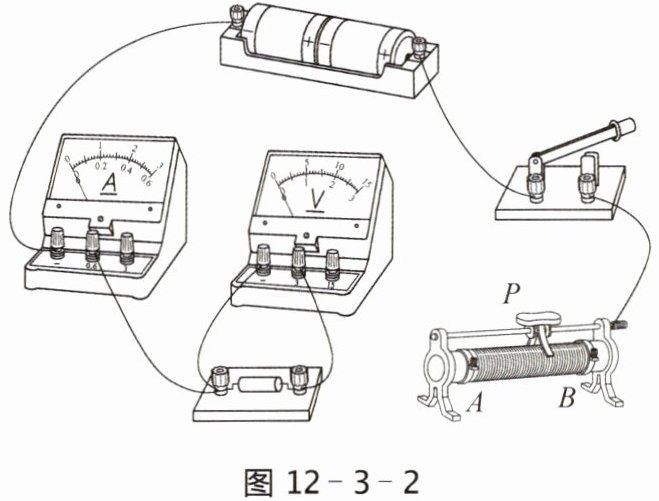

（4）用笔画线代替导线把图12-3-2所示的实物电路连接完整。

图12-3-2
（5）在电路中接入滑动变阻器的目的是。闭合开关前，需将滑动变阻器的滑片P移到(选填“A”或“B”)端，这样操作的目的是。

（1）电流表$ （2）R=\frac{U}{I} （3）$电压 电流 （4）将待测电阻和滑动变阻器串联，连接A 或 B 均可。 （5）改变通过待测电阻的电流及其两端的电压 根据所连接的实物图填写 A 或 B 防止电路中电流过大，损坏电路元件，起到保护作用。

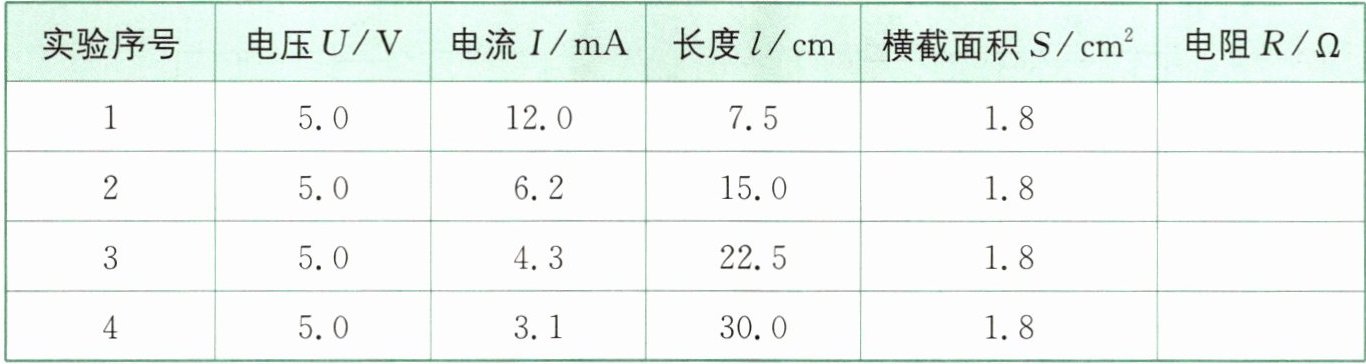

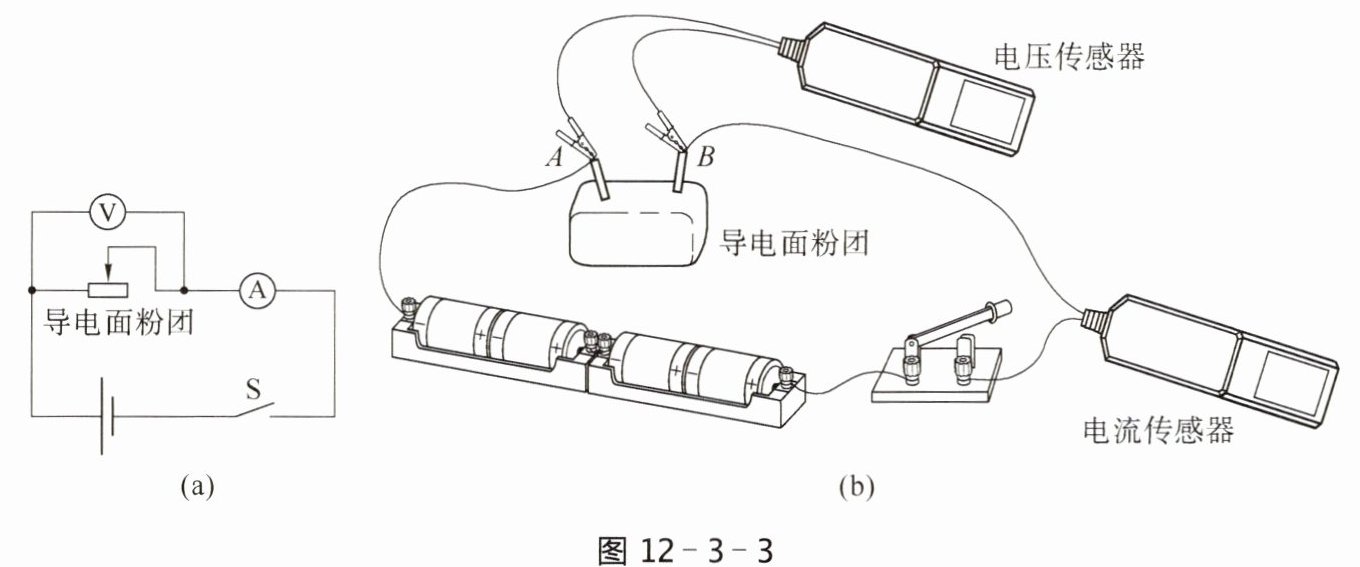

3. 某同学发现可以用电流传感器和电压传感器精确测量不同长度导电面粉团的电阻，以此探究电阻与导体长度的关系。他将实验器材按照图12-3-3(a)所示电路图连接，用导线将粗细均匀的导电面粉团接入电路中的A、B接线柱。改变导电面粉团连入电路的长度，测得电流与电压大小，见表12-3-1。


（1）计算不同长度导电面粉团的电阻值，填入表12-3-1。

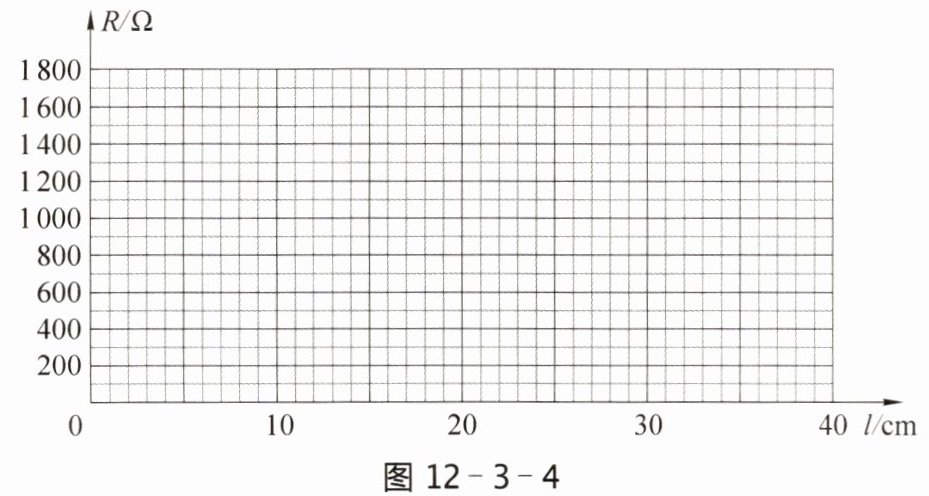

（2）在图12-3-4中绘制导电面粉团电阻随长度变化的图像。由实验可得，在导电面粉团的横截面积相同时，。

（3）该同学准备继续探究导电面粉团的电阻与横截面积的关系，他应该如何操作？

（1）417 806 1163 1613。 （2）如图 15 所示。 电阻与导电面粉团的长度成正比。 （3）应将长度相同、横截面积不同的导电面粉团接入电路测量电阻，探究电阻与横截面积的关系。
