7. 提升题▶【探究名称】探究电磁感应现象。
【问题】发电机是如何发电的呢？

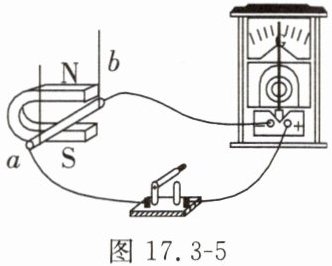

【证据】同学们用如图17.3-5所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导体棒，导体棒两端跟灵敏电流计连接组成闭合回路。

图17.3-5
(1)当导体棒ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中（选填“有”或“无”）电流产生。

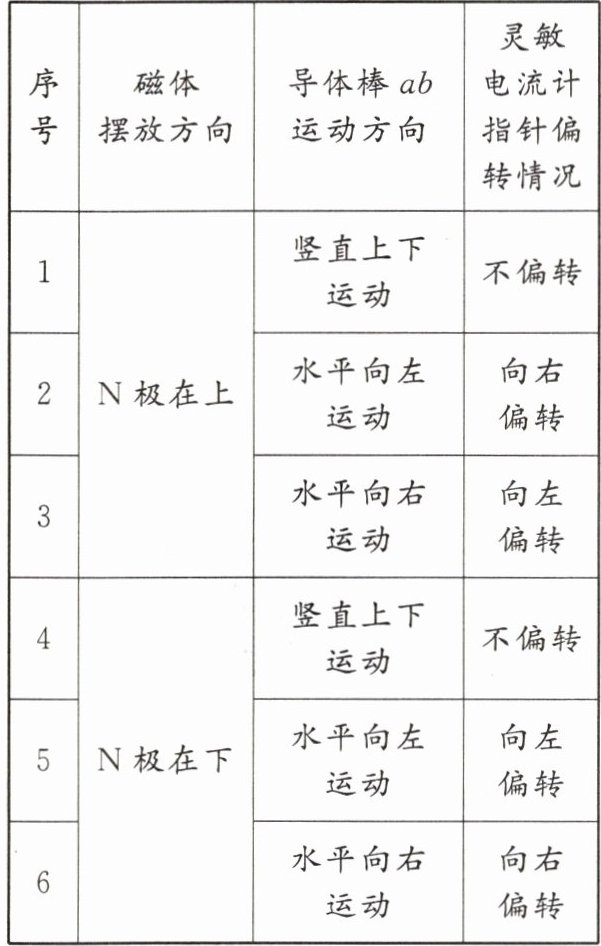

(2)小芳无意间碰到导体棒ab，导体棒ab晃动起来，小明发现灵敏电流计的指针发生了偏转，就说：“让导体在磁场中运动就可以产生电流。”但小芳说：“不一定，还要看导体是怎样运动的。”为验证猜想，他们继续研究，并把观察到的现象记录在下表中，分析实验现象后，同学们一致认为小芳的观点是（选填“正确”或“错误”）的。比较第2、3次实验现象发现，产生电流的方向跟有关；比较第3、6次实验现象发现，产生的电流方向还跟有关。

【解释】经过实验，同学们在老师的引导下得知，只要闭合电路的一部分导体在磁场中做，导体中就会产生电流，这种现象叫做，这就是发电机发电的原理。此原理最早由英国物理学家法拉第发现。
【交流】实验中，导体棒ab的材料可能是（选填“塑料”或“铝”）。

解：
(1) 无
(2) 正确；导体的运动方向；磁场方向（磁体的摆放方向）
【解释】切割磁感线运动；电磁感应现象
【交流】铝

【分析】
本题围绕电磁感应现象的探究展开，需掌握感应电流产生的条件、影响感应电流方向的因素、电磁感应的定义及导体材料的要求。解题时需结合实验现象逐一分析：电流计指针偏转反映电路中是否有电流；通过对比不同实验的变量，判断感应电流方向的影响因素；明确电磁感应的核心概念，以及导体需为导体材料的要求。
【解析】
(1) 灵敏电流计用于检测电路中是否有电流，指针不偏转说明电路中无电流产生，故填“无”。
(2) 实验中，导体在磁场中运动时，若未做切割磁感线运动则无电流，因此小芳“不一定，还要看导体是怎样运动的”的观点正确；对比第2、3次实验，磁场方向相同，仅导体运动方向不同，电流方向不同，说明产生电流的方向跟导体的运动方向有关；对比第3、6次实验，导体运动方向相同，仅磁场方向不同，电流方向不同，说明产生电流的方向还跟磁场方向有关。
【解释】根据实验结论，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫做电磁感应现象，是发电机的原理。
【交流】导体棒需为导体才能导电，塑料是绝缘体，铝是导体，故选铝。
【答案】
(1) 无
(2) 正确；导体的运动方向；磁场方向
【解释】切割磁感线运动；电磁感应现象
【交流】铝
【知识点】
电磁感应现象；感应电流产生条件；影响感应电流方向的因素
【点评】
本题是电磁感应的基础探究题，通过实验现象考查核心知识点，需结合变量控制法分析实验，难度适中，适合巩固电磁感应的基础内容。
【难度系数】
0.5
