2026年同步测控优化设计九年级物理全一册人教版精编版第102页答案

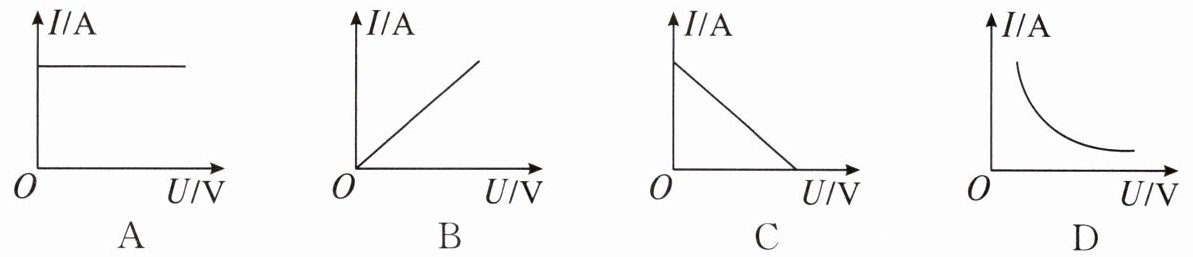

1.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是( )

答案

B
2. 在探究电压一定时电流与电阻的关系时(
B
)

A.调节滑动变阻器,使电路中的电流保持不变
B.调节滑动变阻器,使不同的定值电阻$ R $两端的电压保持不变
C.使定值电阻$ R $两端的电压成倍数变化
D.每次测量时都要使电路中的电流成倍数变化

答案

2. B

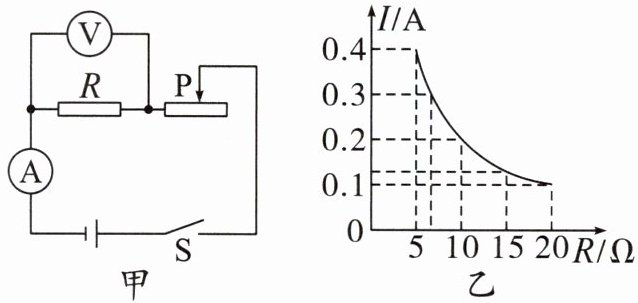

3.（多选）探究电流和电阻关系的实验电路如图甲所示，电源电压保持3 V不变，分别将阻值为5 Ω、10 Ω、15 Ω、20 Ω的定值电阻连入电路，按实验要求测得通过各定值电阻的电流，描绘出如图乙所示的图像。下列说法正确的是（
ACD
）


A.实验中电压表的示数保持2 V不变
B.将定值电阻从10 Ω换成15 Ω时，不用断开开关 S
C.由图像可知当导体两端的电压一定时，通过导体的电流与导体的电阻成反比
D.不更换任何器材，可以利用该电路做探究电流与电压关系的实验

答案

3. ACD
4. 在探究电阻一定时电流与电压的关系的实验中，开关闭合前，滑动变阻器的滑片应调到
阻值最大(或电阻最大;或使电路中电流最小)
位置，分别采用5 Ω、10 Ω、15 Ω的电阻进行实验，目的是
使实验结论更具有普遍性(或避免实验结论具有偶然性)

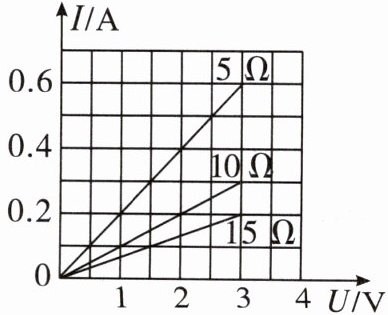

。右图是根据实验数据绘制的图像，由图像可知，电阻一定时，导体中的电流与加在这段导体两端的电压成
正比
关系。

答案

4. 阻值最大(或电阻最大;或使电路中电流最小) 使实验结论更具有普遍性(或避免实验结论具有偶然性) 正比
