2026年基础训练大象出版社九年级物理全一册人教版第64页答案
自主预习

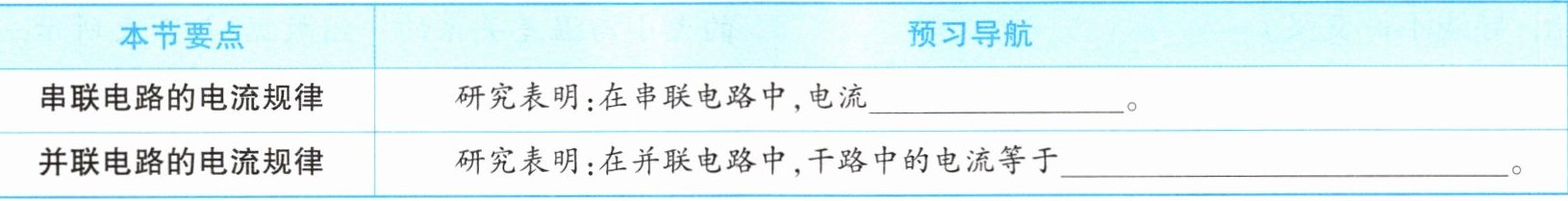

请同学们预习本节课教材内容,完成下表。
| 本节要点 | 预习导航 |
| --- | --- |
| 串联电路的电流规律 | 研究表明:在串联电路,电流
处处相等
。 |
| 并联电路的电流规律 | 研究表明:在并联电路中,干路中的电流等于
各支路中的电流之和
。 |

答案

1. 处处相等 2. 各支路中的电流之和

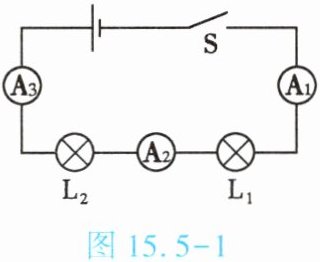

1.(★★)如图15.5-1所示,闭合开关S,电流表A₁的示数为0.2 A,电流表A₂的示数为
0.2
A,电流表A₃的示数为
0.2
A,通过灯L₁的电流是
0.2
A,通过灯L₂的电流是
0.2
A。

答案

1. 0.2 2. 0.2 3. 0.2 4. 0.2

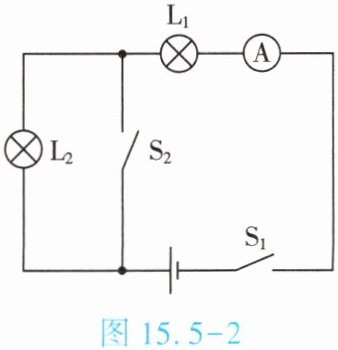

2. (★★)如图15.5-2所示,当开关S₁闭合、S₂断开时,电流表的示数为0.24 A,则通过灯L₂的电流是
0.24
A;当开关S₁和S₂都闭合时,电流表的示数为0.56 A,则此时通过灯L₂的电流为
0
A。

并联电路的电流规律

答案

1. 0.24 2. 0

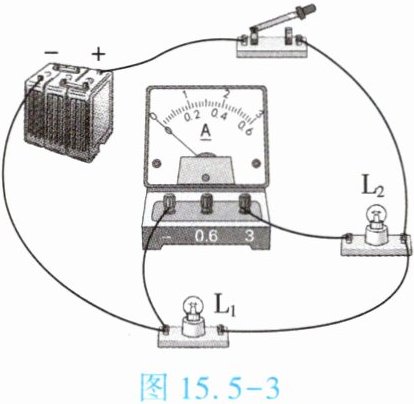

3.(★★)如图15.5-3所示的电路中,闭合开关,电流表测量的是
【 】


A.通过灯$\mathrm{L}_1$的电流
B.通过灯$\mathrm{L}_2$的电流
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流之和
D.电源供给电路的总电流

答案

B
4.(★★)两只灯泡接在同一电路中，用电流表测得通过它们的电流相等，则 【 】

A.两灯一定串联
B.两灯一定并联
C.若两灯规格不同，则一定并联
D.若两灯规格相同，则可能并联

答案

D

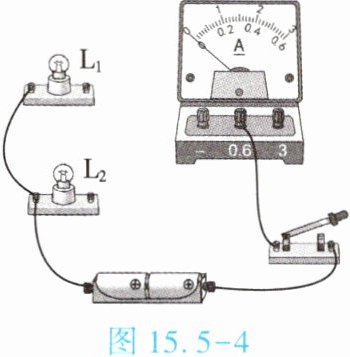

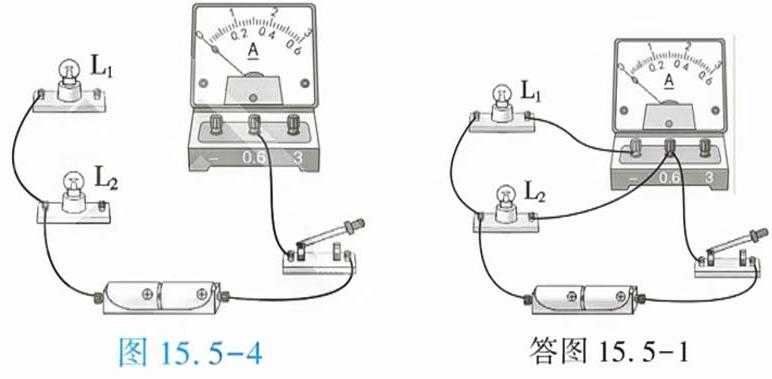

5. (★★)如图15.5-4所示实物电路,请用笔画线表示导线按要求完成电路连接。要求:两灯并联,电流表测通过灯L₁的电流,开关控制整个电路,导线不能交叉。

答案


5. 如答图15.5-1所示
