1. 小明做“探究水沸腾前后温度变化的特点”实验时，收集数据绘制出如图所示的温度随时间变化的图像，图像中（AB/BC）段表示水正在沸腾，沸腾时温度（升高/不变），此时（需要/不需要）吸收热量。

1. BC 不变 需要

【分析】
要解决这道题，需回忆水沸腾的特点：水沸腾前，吸收热量温度持续升高；沸腾时，继续吸热但温度保持不变。观察温度随时间变化的图像，AB段温度随时间上升，对应水沸腾前的阶段；BC段温度保持不变，对应水沸腾的过程，结合沸腾的条件即可判断。
【解析】
水沸腾的特点是：沸腾时温度保持不变，且需要持续吸收热量。从图像可知，AB段温度不断升高，是水沸腾前的阶段；BC段温度稳定在99℃不变，符合水沸腾时的温度特征，因此BC段表示水正在沸腾，沸腾时温度不变，且需要吸收热量。
【答案】
BC 不变 需要
【知识点】
水的沸腾特点、温度-时间图像
【点评】
本题结合实验图像考查水沸腾的核心特点，属于基础实验题，关键是区分沸腾前后温度的变化规律，难度较低。
【难度系数】
0.2

2. 用同一热源给一定质量的水加热，其温度与时间的关系如图中图线a所示，保持其他条件不变，①仅增加水的质量；②仅增大液面上方气压(水的沸点随液面上方气压的增大而增大)；③既增加水的质量，又减小液面上方气压。三种情况中，温度与时间的关系图线分别对应、和。(a/b/c/d)

2. c b d

【分析】
要解决这道题，需结合水的沸腾特点、沸点与气压的关系，以及热量公式$Q=cm\Delta t$分析三种情况的变化：原图像a是一定质量的水在同一热源加热的温度-时间图线，水的沸点由液面上方气压决定，升温速度与水的质量相关。①仅增加水的质量时，同一热源相同时间供热相同，水质量增大，升温变慢、达到沸点的时间变长，且气压不变则沸点与a一致；②仅增大液面上方气压时，气压增大使水的沸点升高，水质量不变则升温速度与a相同；③既增加水的质量又减小液面上方气压时，质量增加导致升温慢、沸点时间长，气压减小导致沸点降低。
【解析】
同一热源相同时间内水吸收的热量相同：
1. 仅增加水的质量：由$Q=cm\Delta t$，水质量$m$增大，相同时间内升温$\Delta t$变小，升温变慢，且气压不变则沸点与a相同，对应图线$c$；
2. 仅增大液面上方气压：气压增大使水的沸点升高，水质量不变则升温速度与a一致，对应图线$b$；
3. 既增加水的质量又减小液面上方气压：质量增加导致升温慢、达到沸点时间变长，气压减小导致沸点降低，对应图线$d$。
【答案】
c；b；d
【知识点】
水的沸腾特点；沸点与气压的关系；热量与温度变化的关系
【点评】
本题考查水沸腾的温度-时间图像分析，需结合质量、气压对沸腾过程的影响，是热学基础题型，需理清变量变化对图像的影响。
【难度系数】
0.6

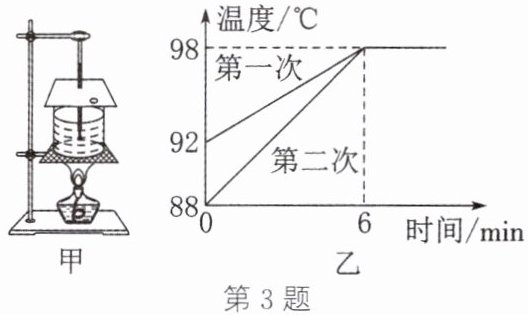

3. 在“探究水沸腾时温度变化的特点”实验中，某组同学用如图甲所示的实验装置进行了两次实验，并根据实验数据绘制了如图乙所示的图像。下列说法正确的是（）

A.两次实验时大气压都高于标准大气压
B.水在沸腾的时候温度上升
C.两次实验水的初温不同，所以没有办法比较出两次所用水的质量大小
D.第一次实验所用水的质量比第二次实验所用水的质量多

3. D

【分析】
要解决这道题，需结合水沸腾的特点、沸点与气压的关系，以及热量公式$Q=cm\Delta t$分析各选项：
1. 沸点与气压的关系：标准大气压下水的沸点为100℃，气压越低，沸点越低；
2. 水沸腾的特点：水沸腾时持续吸热，但温度保持不变；
3. 热量公式应用：相同热源（相同时间放热相同）时，水吸收的热量$Q$相同，根据$Q=cm\Delta t$，$c$为水的比热容（定值），$\Delta t$越小，水的质量$m$越大。
【解析】
逐一分析选项：
选项A：标准大气压下水的沸点是100℃，由图乙可知两次实验中水的沸点均为98℃，说明实验时大气压低于标准大气压，A错误；
选项B：水沸腾的特点是持续吸热，温度保持不变，并非温度上升，B错误；
选项C、D：两次实验用相同的热源，相同时间内水吸收的热量$Q$相同；水的比热容$c$是定值，根据$Q=cm\Delta t$，可得$m=\frac{Q}{c\Delta t}$。第一次实验水的初温92℃，沸点98℃，$\Delta t_1=98℃-92℃=6℃$；第二次实验水的初温88℃，$\Delta t_2=98℃-88℃=10℃$。因为$\Delta t_1＜\Delta t_2$，$Q$和$c$相同，所以$m_1＞m_2$，即第一次实验水的质量比第二次多，C错误，D正确。
【答案】
D
【知识点】
水沸腾特点；沸点与气压关系；热量计算
【点评】
本题结合水沸腾实验图像，考查对沸腾特点、沸点与气压关系及热量公式的应用，需从图像中提取初温、沸点等信息，结合公式分析质量关系，是实验题中常见的基础题型。
【难度系数】
0.6

4. (2024·镇江京口校级模拟)如图是甲、乙两种固体的熔化实验图像，其中(甲/乙)是非晶体，甲物质第2 min的状态是(固态/液态/固液共存态)，甲物质在ab段过程中(需要/不需要)吸收热量。

4. 乙 固态 需要

【分析】
要判断晶体和非晶体，需依据熔化时的温度变化特点：晶体熔化时温度保持不变，有固定熔点；非晶体熔化时温度持续上升，无固定熔点。再结合甲的时间点判断状态，晶体熔化过程需吸热，温度不变。
【解析】
1. 区分晶体与非晶体：观察图像，甲物质在ab段温度保持不变，说明甲有固定熔点，属于晶体；乙物质熔化过程中温度持续上升，无固定熔点，因此乙是非晶体。
2. 判断甲第2min的状态：甲的熔化从a点（对应时间4min）开始，第2min时还未达到熔点，未开始熔化，所以甲处于固态。
3. 分析ab段的吸放热：晶体熔化的特点是熔化过程中持续吸热，温度不变，因此甲在ab段（熔化过程）需要吸收热量。
【答案】
乙 固态 需要
【知识点】
晶体与非晶体熔化、熔化的特点
【点评】
本题通过熔化图像考查晶体和非晶体的区分，以及晶体熔化的状态和吸放热规律，属于基础题型，侧重对基础知识点的应用。
【难度系数】
0.6

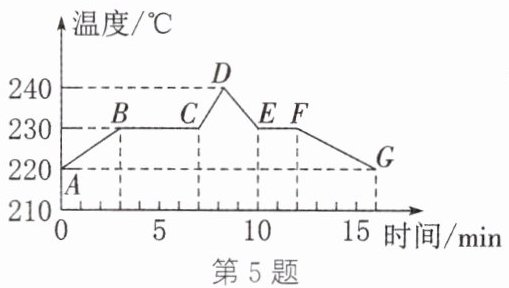

5. 如图所示是锡熔化和凝固时的图像,根据图像回答:
（1）由图可知,锡是（晶体/非晶体）,锡的熔点是。
（2）在BC段,锡处于态;在DE段,锡处于态。
（3）锡的熔化用了min。
（4）锡从10 min到12 min这段时间间隔内处于态。

5.（1）晶体 230 ℃ （2）固液共存 液 （3）4 （4）固液共存

【分析】
要解答本题，需结合晶体与非晶体的熔化、凝固图像的特点分析：晶体有固定熔点，熔化/凝固时温度不变，图像存在水平线段；非晶体无固定熔点，图像无水平线段。熔化过程中物质为固液共存态，熔化前是固态，熔化后是液态；凝固过程同理，凝固时温度不变，物质处于固液共存态。计算时间需对应横轴的时刻差，状态判断需结合图像阶段。
【解析】
（1）晶体熔化时温度保持不变，图像会出现水平段。由图可知，锡在BC段温度始终为230℃不变，因此锡是晶体，晶体的熔点等于其熔化时的温度，即230℃。
（2）BC段是锡的熔化过程，此时既有未熔化的固态锡，又有液态锡，处于固液共存态；DE段是锡熔化完成后、尚未开始凝固的阶段，所以锡处于液态。
（3）锡的熔化从B点（对应时间3min）开始，到C点（对应时间7min）结束，熔化所用时间为7min - 3min = 4min。
（4）10min到12min对应图像的EF段，是锡的凝固过程，凝固过程中物质处于固液共存态。
【答案】
（1）晶体；230℃ （2）固液共存；液 （3）4 （4）固液共存
【知识点】
晶体熔化图像；凝固图像；熔点与状态判断
【点评】
本题考查晶体熔化和凝固图像的基础应用，核心是理解图像各段对应的物态变化过程及物质状态，属于热学的基础题型，需掌握晶体的特性。
【难度系数】
0.6
