24. (2023·齐齐哈尔)小明利用如图装置探究光反射时的规律.

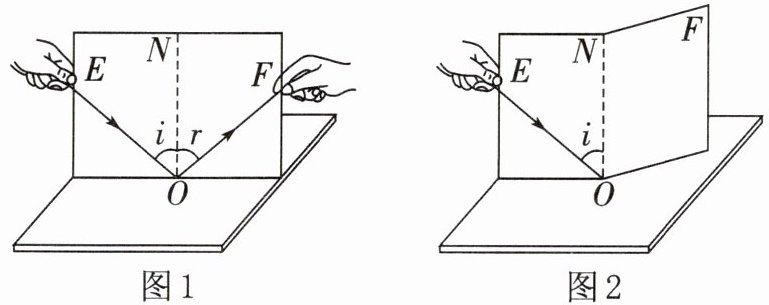

(1) 如图1所示,实验时,把一个平面镜放在水平桌面上,再把白色纸板ENF(右侧可绕ON翻折)竖直地立在平面镜上,纸板上的直线ON应于镜面.使一束光贴着纸板沿某一角度射到O点,光在纸板上发生(镜面/漫)反射,呈现径迹.光经平面镜反射,沿另一个方向射出.
(2) 改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹.取下纸板,用量角器测量ON两侧的∠i和∠r,是为了;根据实验结论可知:当入射光EO与平面镜夹角为50°时,反射角为°.
(3) 让光沿图1中FO方向照射到镜面,它会沿着OE方向射出.这表明:在光的反射现象中,光路是的.
(4) 如图2所示,把纸板ENF右侧绕ON向前折或向后折,在右侧纸板上看不到反射光.这表明:在反射现象中,反射光线、入射光线和法线都在内.

24.（1）垂直 漫 （2）寻找普遍规律 40° （3）可逆 （4）同一平面

【分析】本题为探究光反射时规律的实验题，需结合光的反射定律相关知识，分析实验操作的目的、现象对应的结论。针对每个小问，明确实验装置的作用，结合光的反射定律逐一推导解答：（1）确定法线与镜面的关系、纸板的反射类型；（2）明确多次实验的目的，计算反射角；（3）判断光路的特点；（4）确定反射光线、入射光线与法线的位置关系。
【解析】
（1）在光的反射实验中，法线ON需垂直于平面镜，才能准确测量入射角和反射角；白色纸板表面粗糙，光在其表面发生漫反射，因此能在各个方向呈现光的传播径迹。
（2）多次改变入射角度，测量入射角和反射角，是为了寻找光反射时的普遍规律，避免单次实验的偶然性；当入射光EO与平面镜夹角为50°时，入射角为90°-50°=40°，根据光的反射定律，反射角等于入射角，故反射角为40°。
（3）让光沿FO方向入射，反射光沿OE方向射出，说明在光的反射现象中，光路是可逆的。
（4）将纸板右侧绕ON折转后，两侧纸板不在同一平面，此时看不到反射光，表明反射光线、入射光线和法线都在同一平面内。
【答案】（1）垂直；漫 （2）寻找普遍规律；40 （3）可逆 （4）同一平面
【知识点】光的反射定律；漫反射；光路可逆
【点评】本题考查光的反射定律探究实验的基础知识点，涵盖实验操作、规律应用等内容，属于光学基础题，需牢记实验结论和操作要点。
【难度系数】0.8
