15. 提升题 阅读材料,解答问题。

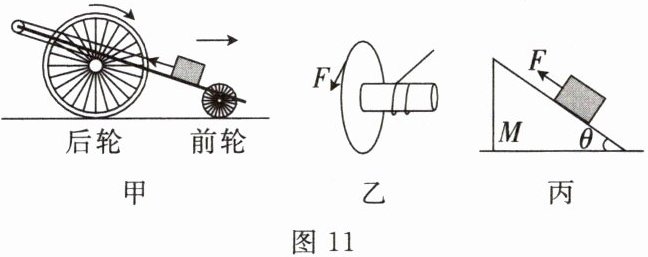

《墨经》中记录了一种斜面引重车,如图 11 甲所示,该车前轮矮小,后轮高大,前、后轮之间装上木板,在后轮轴上系紧绳索,通过斜面高的一端的滑轮,将绳索的另一端系在斜面上的重物上,只要轻推车子前进,就可以将重物推到一定高度。

(1) 图 11 乙是斜面引重车后轮示意图,当手沿后轮边缘推车将重物推高时,可以

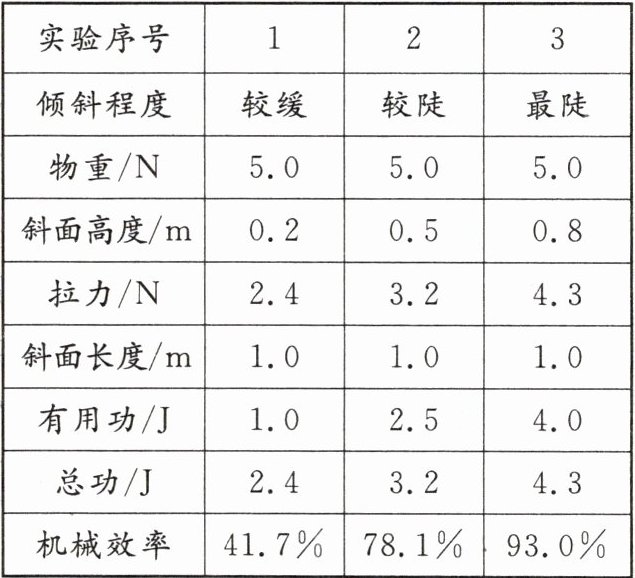

(2) 为了研究斜面相关问题,探究小组用图 11 丙所示的装置,用力 $ F $ 沿斜面 $ M $ 匀速拉动同一物体,改变斜面 $ M $ 的倾斜程度,多次实验,记录的数据如下表所示。

① 由表中数据可知,第 1 次实验的额外功为
② 由数据可知,其他条件一定时,斜面越平缓,所需拉力越
(3) 假如你来设计该车,为了拉动质量更大的重物时比较省力,图 11 甲中的斜面引重车的前轮应该向
《墨经》中记录了一种斜面引重车,如图 11 甲所示,该车前轮矮小,后轮高大,前、后轮之间装上木板,在后轮轴上系紧绳索,通过斜面高的一端的滑轮,将绳索的另一端系在斜面上的重物上,只要轻推车子前进,就可以将重物推到一定高度。
(1) 图 11 乙是斜面引重车后轮示意图,当手沿后轮边缘推车将重物推高时,可以
省力
(选填“省力”或“省距离”),这部分装置相当于杠杆
(选填“滑轮”“杠杆”或“斜面”)。(2) 为了研究斜面相关问题,探究小组用图 11 丙所示的装置,用力 $ F $ 沿斜面 $ M $ 匀速拉动同一物体,改变斜面 $ M $ 的倾斜程度,多次实验,记录的数据如下表所示。
① 由表中数据可知,第 1 次实验的额外功为
1.4
$ \mathrm{J} $;② 由数据可知,其他条件一定时,斜面越平缓,所需拉力越
小
(选填“大”或“小”),机械效率越低
(选填“高”或“低”)。(3) 假如你来设计该车,为了拉动质量更大的重物时比较省力,图 11 甲中的斜面引重车的前轮应该向
右
(选填“左”或“右”)移动。答案
(1)省力;杠杆
(2)①1.4 ②小;低
(3)右
(2)①1.4 ②小;低
(3)右
