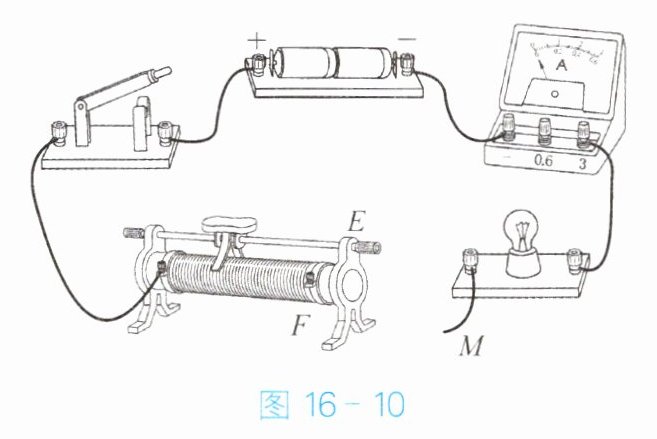

7. 如图 16 - 10 所示,下列关于灯泡变亮的说法中正确的是(
C
)。

A.M 连 E 接线柱,闭合开关,滑动变阻器滑片向右移
B.M 连 F 接线柱,闭合开关,滑动变阻器滑片向右移
C.M 连 E 接线柱,闭合开关,滑动变阻器滑片向左移
D.M 连 F 接线柱,闭合开关,滑动变阻器滑片向左移

答案

C

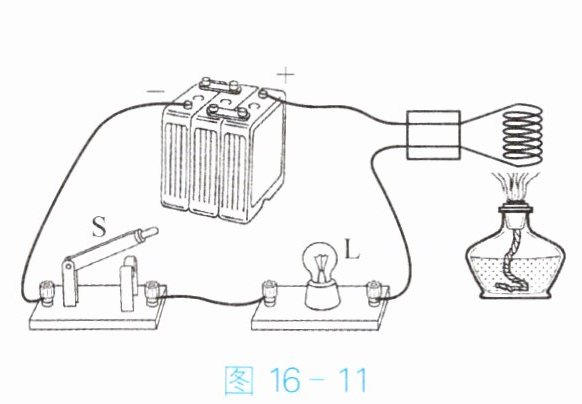

8. 老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废弃白炽灯,小灯泡 L、蓄电池、开关 S、酒精灯、火柴、导线若干。连接的电路如图 16 - 11 所示,当闭合开关 S 时,小灯泡 L 正常发光；然后用点燃的酒精灯对白炽灯的钨丝加热,可观察到小灯泡 L 的亮度明显变暗,表明此时白炽灯的钨丝的电阻变
大
,实验说明灯丝的电阻与
温度
有关。

答案

大 温度

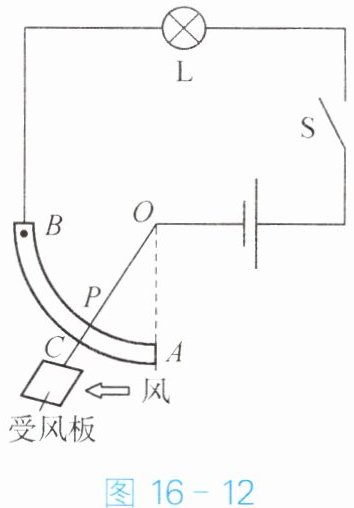

9. 小雨在学习了滑动变阻器的知识后,她试着设计了一个风力测定仪。如图 16 - 12 所示,其中 O 是转动轴,OC 是可转动的金属杆,下面连着一块受风板。无风时,OC 是竖直的,风越大,OC 偏转角度越大。AB 是一段弧形电阻,P 是金属杆与弧形电阻相接触的部位。根据小雨设计的这个测定仪,回答下列问题：
(1)金属杆 OC 与弧形电阻 AB 的组合相当于一个
滑动变阻器
。
(2)测风力时,通过观察
灯泡亮度
判断风力大小,风力越大,灯泡越
亮
。
(3)如果风力变化不大,现象不明显,可以
在电路中串联一个电流表
使现象更明显。

答案

（1）滑动变阻器 （2）灯泡亮度 亮 （3）在电路中串联一个电流表

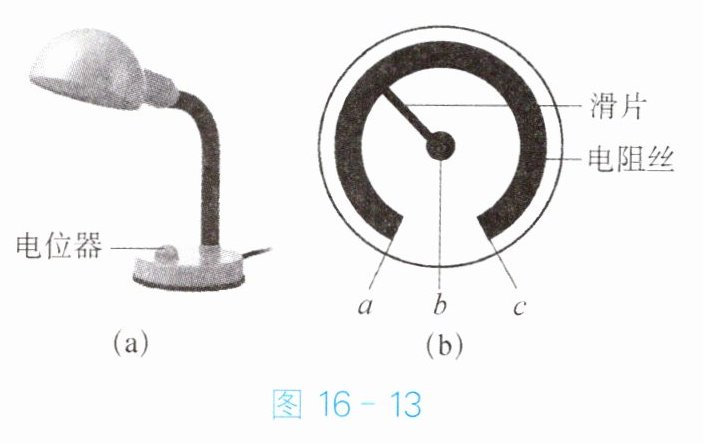

1. 图 16 - 13(a)为亮度可调节的台灯；图 16 - 13(b)为台灯用于调光的电位器结构图,a、b、c 是它的三个接线柱,a、c 分别与弧形电阻丝的两端相连,b 与金属滑片相连。转动旋钮,滑片在电阻丝上同向滑动即可调节台灯的亮度。下列分析中正确的是(
D
)。

A.电位器与灯泡并联
B.若只将 a、b 接入电路,顺时针转动旋钮时接入电路的电阻变小
C.若只将 a、c 接入电路,顺时针转动旋钮时台灯变亮
D.若只将 b、c 接入电路,顺时针转动旋钮时台灯变亮

答案

D
