1. (1) 如图所示是光源 $ S $ 经平面镜反射的两条光线,请画图确定光源位置,并完成光路图。

(2) 如图所示,$ a $ 为入射光线,$ b $ 为反射光线,请根据图中入射光线与反射光线试作出平面镜,并完成光路图。

(1)
1. 先将两条反射光线反向延长（用虚线）。
2. 两条反向延长线的交点即为光源的像点 $S'$。
3. 根据平面镜成像特点，作像点 $S'$ 关于平面镜的对称点，即为光源 $S$。
4. 连接光源 $S$ 与入射点，并画上箭头表示方向，完成光路图。
(2)
1. 延长入射光线 $a$ 和反射光线 $b$，使其相交于一点 $A$。
2. 作$\angle$（入射光线 $a$ 与反射光线 $b$ 所夹角）的角平分线 $OM$，$OM$ 即为法线。
3. 过点 $A$ 作法线 $OM$ 的垂线，该垂线即为平面镜的位置。
4. 在入射光线 $a$ 和反射光线 $b$ 上分别画上箭头表示方向，完成光路图。

2. 如图所示,学校楼梯拐角的墙上装有平面镜,既方便同学们整理仪容,晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯 $ S $ 发出的光经平面镜反射后到达 $ A $ 点的光路图。

1. 作 $S$ 点关于平面镜的对称点 $S'$，即 $S$ 的像点。
2. 连接 $S'$ 和 $A$ 点，交平面镜于点 $O$。
3. 连接 $S$ 到 $O$ 点画出入射光线，连接 $O$ 到 $A$ 点画出反射光线。
故光路图为：从灯 $S$ 发出的光，经 $O$ 点反射后到达 $A$ 点（图略，按上述步骤准确作图即可）。

3. 小科驾车通过小区道路转弯处时,通过转弯处的镜子 $ M $(可看作平面镜)看到了行人,他及时采取避让措施保证了行车安全。如图所示为转弯时的道路俯视图,其中 $ A $ 点代表车内小科的眼睛,$ B $ 点代表行人,请作出小科看到行人的光路图。

1. 过点B作平面镜M的垂线，延长至B'，使B到M的距离等于B'到M的距离，确定像点B'。
2. 连接A、B'，交平面镜M于点O（入射点）。
3. 连接BO（入射光线，箭头指向O）和OA（反射光线，箭头指向A）。
（注：实际答题需在图中完成上述作图步骤，此处为文字描述）

4. 潜望镜是潜艇的眼睛,常用于潜水艇、坑道和坦克内用以观察敌情。请完成图中潜望镜的光路图。

答题步骤如下并完成光路图（光路图用文字描述位置，实际作答需在图上规范画出）：
1. 第一个反射面：
过入射点作出法线（与潜望镜壁垂直的虚线）。
根据反射角等于入射角，作出反射光线，反射光线到达第二个反射面。
2. 第二个反射面：
过第二个反射面的入射点作出法线。
再次根据反射角等于入射角，作出最终的反射光线，方向竖直向下射向人眼。
在给定图中按上述步骤准确画出两条反射光线及相应的法线，标出入射角等于反射角。

5. 小科妈妈的手机掉到沙发下,没有手电筒,小科借助平面镜反射灯光找到了手机。图中已标出反射光线和入射光线,请在图中画出平面镜的位置。

1. 作出入射光线与反射光线的角平分线（法线）。
2. 过入射点作法线的垂线，该垂线即为平面镜的位置。
3. 在平面镜背面画上短斜线表示非反射面。

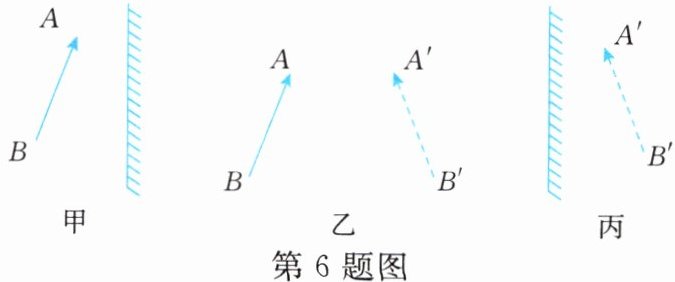

6. 根据平面镜成像特点,在图甲中画出物体 $ AB $ 所成的像；在图乙中画出平面镜的位置；在图丙中根据像和平面镜画出对应物体。

一、图甲：画物体$AB$所成的像$A'B'$
1. 过$A$点作垂直于平面镜的直线，用虚线表示，并延长，使$A$到平面镜的距离等于像点$A'$到平面镜的距离，确定$A'$的位置。
2. 过$B$点作垂直于平面镜的直线，用虚线表示，并延长，使$B$到平面镜的距离等于像点$B'$到平面镜的距离，确定$B'$的位置。
3. 用虚线连接$A'B'$，得到物体$AB$所成的像。
二、图乙：画平面镜的位置
连接$A$和$A'$，作$AA'$的垂直平分线，该垂直平分线即为平面镜的位置（用一条短斜线表示平面镜）。
同理，连接$B$和$B'$，作$BB'$的垂直平分线，两条垂直平分线重合，确定平面镜的位置。

三、图丙：根据像$A'B'$和平面镜画出对应物体
1. 过$A'$点作垂直于平面镜的直线，用虚线表示，并延长，使$A'$到平面镜的距离等于物点$A$到平面镜的距离，确定$A$的位置。
2. 过$B'$点作垂直于平面镜的直线，用虚线表示，并延长，使$B'$到平面镜的距离等于物点$B$到平面镜的距离，确定$B$的位置。
3. 用实线连接$AB$，得到对应的物体。
