5. (★★★)(双选)如图 11.1 - 5 所示的电路,下列分析正确的是【
A.闭合 $ S_1 $ 和 $ S_2 $,灯泡不亮,电铃响
B.闭合 $ S_1 $ 和 $ S_2 $,灯泡亮,电铃不响
C.只闭合 $ S_1 $,灯泡不亮,电铃响
D.只闭合 $ S_2 $,灯泡不亮,电铃不响
AD
】A.闭合 $ S_1 $ 和 $ S_2 $,灯泡不亮,电铃响
B.闭合 $ S_1 $ 和 $ S_2 $,灯泡亮,电铃不响
C.只闭合 $ S_1 $,灯泡不亮,电铃响
D.只闭合 $ S_2 $,灯泡不亮,电铃不响
答案
AD
解析
闭合 $ S_1 $ 和 $ S_2 $ 时，电铃被短路，电流只经过灯泡而不经过电铃，因此灯泡亮，电铃不响，故选项A错误，B正确。
只闭合 $ S_1 $ 时，电流依次通过电铃和灯泡，形成通路，灯泡亮，电铃响；但题目中选项C描述为灯泡不亮，电铃响，与实际情况不符，故选项C错误。
只闭合 $ S_2 $，整个电路处于开路状态，灯泡不亮，电铃不响，故选项D正确。
只闭合 $ S_1 $ 时，电流依次通过电铃和灯泡，形成通路，灯泡亮，电铃响；但题目中选项C描述为灯泡不亮，电铃响，与实际情况不符，故选项C错误。
只闭合 $ S_2 $，整个电路处于开路状态，灯泡不亮，电铃不响，故选项D正确。

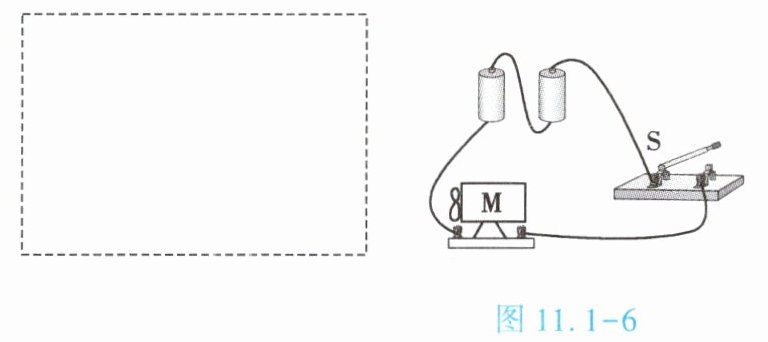

6. (★★)在虚线框内画出如图 11.1 - 6 所示电路的电路图。
]
]
答案
电路图如下：
电源由两节电池串联组成，开关与电动机（M）串联，整个电路为串联电路。
电路图示意：
```
┌─────┐
│ 电池 │
│ + - │
└─────┘
│
│
┌─────┐
│ 开关 │
└─────┘
│
│
┌─────┐
│ M │
└─────┘
```
电源由两节电池串联组成，开关与电动机（M）串联，整个电路为串联电路。
电路图示意：
```
┌─────┐
│ 电池 │
│ + - │
└─────┘
│
│
┌─────┐
│ 开关 │
└─────┘
│
│
┌─────┐
│ M │
└─────┘
```

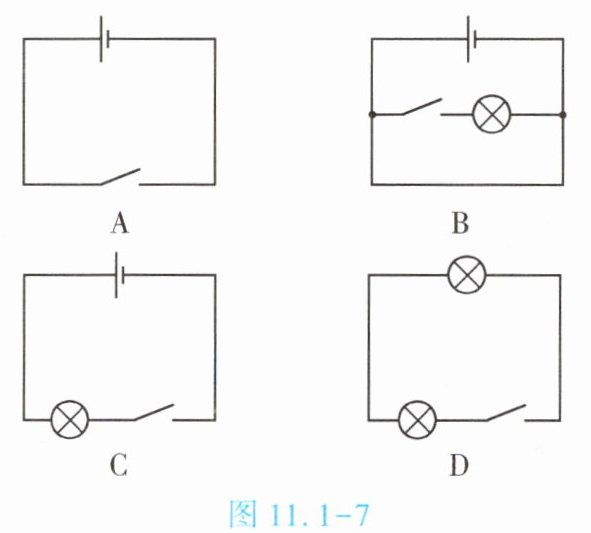

7. (★★)如图 11.1 - 7 所示,闭合开关后,电路完整且能正常工作的是【
]
C
】]
答案
C
解析
一个完整的电路需包含电源、用电器、开关和导线，且不能短路。A图只有电源和开关，缺少用电器，闭合开关会短路；B图开关和灯泡并联，闭合开关后灯泡被短路，电路短路；C图包含电源、灯泡（用电器）、开关和导线，连接正确，闭合开关能正常工作；D图缺少电源，电路不完整。

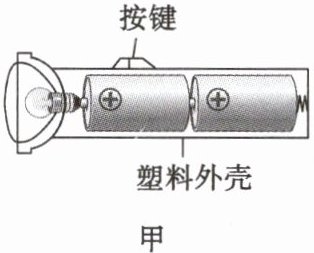

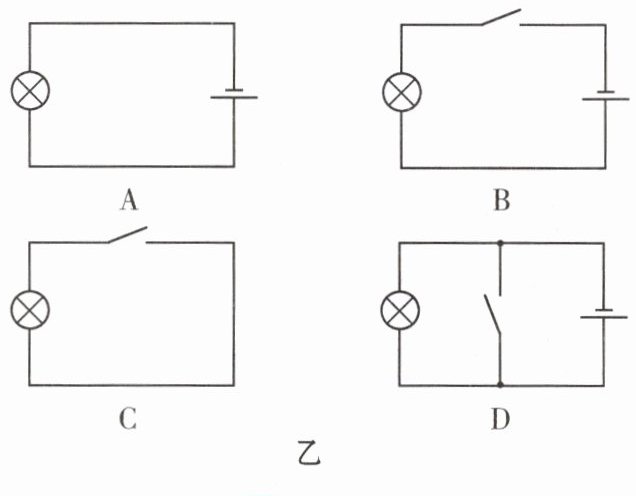

8. (★★)手电筒的结构如图 11.1 - 8 甲所示,按下按键时,电路接通,小灯泡发光。该手电筒的电路图是图 11.1 - 8 乙中的【
]
B
】]
答案
B
解析
手电筒电路由电源（电池）、用电器（小灯泡）、开关（按键）和导线组成，按下按键时电路接通，即开关控制电路通断。图A无开关，图C开关位置错误，图D开关闭合会短路，图B中开关、灯泡、电源串联，符合要求。

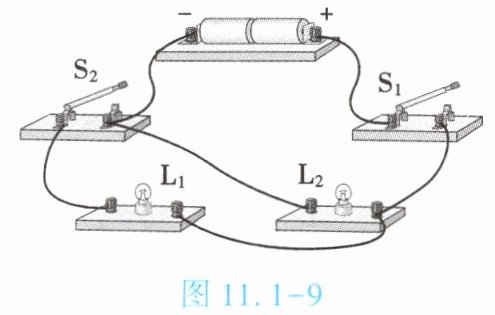

9. (★★)按照图 11.1 - 9 所示的实物电路,在虚线框内画出其电路图。
]
]
答案
解题步骤：
识别电路元件及其连接方式。
确定电源的正负极以及开关的位置。
画出对应的电路图。
解题过程：
电源的正极在右侧，负极在左侧。
开关$S_1$和$S_2$分别位于不同的支路上。
灯$L_1$和$L_2$分别位于不同的支路上。
电路图如下：
(在这里插入电路图的描述)。
电源在中间，正极在右，负极在左。
开关$S_1$在右侧支路上，灯$L_2$在其下方。
开关$S_2$在左侧支路上，灯$L_1$在其下方。
最终电路图：
(画图题可文字描述)
电源在中间，正极在右，负极在左。
从正极出发，有一条支路经过开关$S_1$和灯$L_2$，另一条支路经过开关$S_2$和灯$L_1$，最后回到负极。
识别电路元件及其连接方式。
确定电源的正负极以及开关的位置。
画出对应的电路图。
解题过程：
电源的正极在右侧，负极在左侧。
开关$S_1$和$S_2$分别位于不同的支路上。
灯$L_1$和$L_2$分别位于不同的支路上。
电路图如下：
(在这里插入电路图的描述)。
电源在中间，正极在右，负极在左。
开关$S_1$在右侧支路上，灯$L_2$在其下方。
开关$S_2$在左侧支路上，灯$L_1$在其下方。
最终电路图：
(画图题可文字描述)
电源在中间，正极在右，负极在左。
从正极出发，有一条支路经过开关$S_1$和灯$L_2$，另一条支路经过开关$S_2$和灯$L_1$，最后回到负极。
