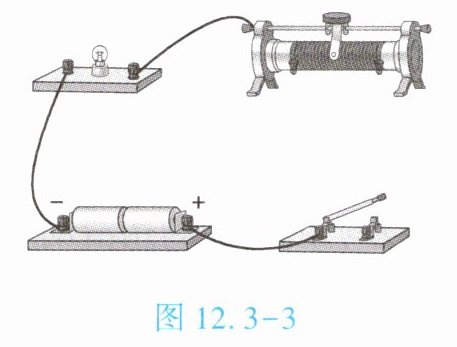

4. (★★)请将图12.3-3所示电路连接完整。要求：闭合开关后,滑动变阻器的滑动头向左移动时,灯泡亮度增加。

答案

1. 电池的正极连接到开关的右端，开关的左端连接到灯泡的一个接线柱。
2. 灯泡的另一个接线柱连接到滑动变阻器的一个上端接线柱（例如左侧的上端接线柱）。
3. 滑动变阻器的下端接线柱（例如左侧的下端接线柱）连接到电池的负极。
4. 确保滑动变阻器的滑动头向左移动时，接入电路的电阻减小，从而使灯泡亮度增加。
5. (★★)实验室中常用的滑动变阻器是把
镍铬合金丝

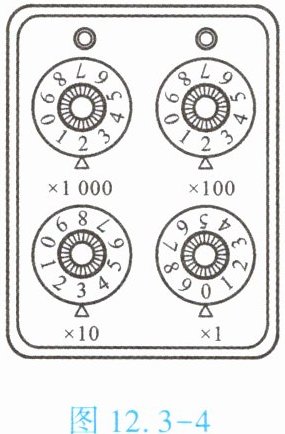

(填“镍铬合金丝”或“铜丝”)紧密地缠绕在瓷筒上制成的。如图12.3-4所示,电阻箱两接线柱之间的电阻值为
2230
Ω。

答案

镍铬合金丝；2230

解析

滑动变阻器需用电阻率大的材料，镍铬合金丝电阻率大于铜丝，故填镍铬合金丝。电阻箱读数：×1000档指针指2，×100档指针指2，×10档指针指3，×1档指针指0，阻值=2×1000+2×100+3×10+0×1=2230Ω。

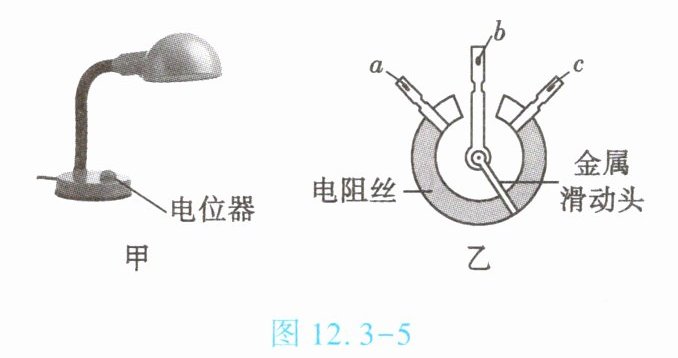

1. (★★)如图12.3-5甲所示是某可调节亮度台灯,图12.3-5乙是其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑动头相连。下列分析正确的是【
BD
】

A.电位器与灯泡并联
B.若只将b、c接入电路,逆时针转动金属滑动头时灯泡变暗
C.若只将a、c接入电路,顺时针转动金属滑动头时灯泡变亮
D.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的

答案

BD

解析

A.电位器与灯泡串联以调节亮度，并联不影响灯泡电流，A错误；B.只接b、c时，有效电阻为c到b的电阻丝长度，逆时针转动滑动头，该长度变长，电阻变大，电流变小，灯泡变暗，B正确；C.只接a、c时，电阻丝全部接入，滑动头转动不改变电阻，灯泡亮度不变，C错误；D.电位器通过改变接入电路电阻丝长度改变电阻和电流，从而改变灯泡亮度，D正确。

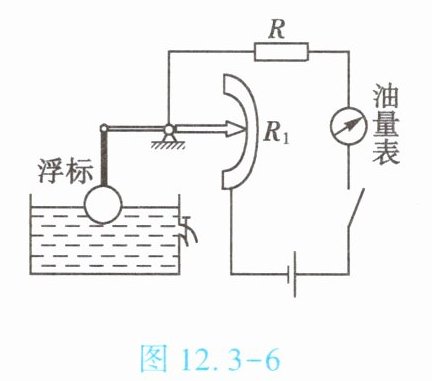

2. (★★)如图12.3-6所示是自动测定油箱内油量的装置,当油位上升时,关于油量表和$R_1$接入电路的电阻情况,下列说法正确的是【
B
】

A.油量表相当于电流表$,R_1$接入电路的电阻变大
B.油量表相当于电流表$,R_1$接入电路的电阻变小
C.油量表相当于电压表$,R_1$接入电路的电阻变大
D.油量表相当于电压表$,R_1$接入电路的电阻变小

答案

B

解析

油量表串联在电路中，故相当于电流表。油位上升时，浮标上浮，杠杆左端上升，右端下降，滑动变阻器R₁接入电路的电阻丝长度变短，接入电路的电阻变小。

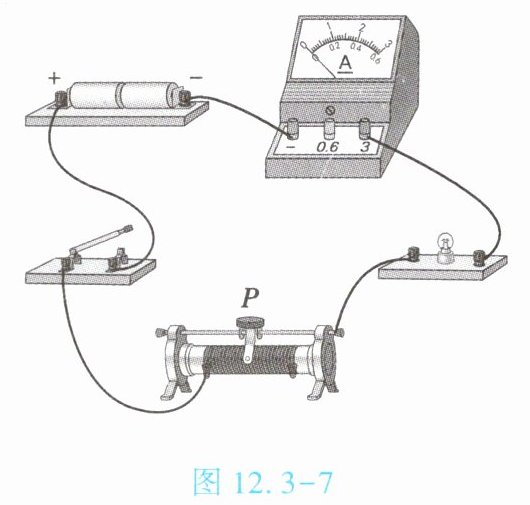

3. (★★)如图12.3-7所示,关于滑动变阻器,下列说法错误的是【
A
】

A.滑动头P向左滑动,小灯泡将变暗,电流表的示数减小
B.铭牌“10Ω 2A”表示滑动变阻器的调节范围是0~10Ω
C.闭合开关前滑动头P应移到最右端,是为了保护电路

答案

A

解析

A选项：滑动头P向左滑动时，接入电路的电阻减小，电流增大，小灯泡应变亮，而不是变暗。因此，A选项的说法是错误的。
B选项：铭牌“10Ω 2A”确实表示滑动变阻器的最大阻值为10Ω，可调节范围是0~10Ω，这个说法是正确的。
C选项：为了保护电路，闭合开关前，滑动头P应移到最右端，使接入电路的阻值最大，这个说法是正确的。
