1. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为$1800W$,乙的额定功率为$1200W$。两个电热水壶都正常工作时,下列说法中正确的是(
A.甲电热水壶两端的电压较高
B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等
D.相同时间内,两个电热水壶消耗的电能一样多
B
)。A.甲电热水壶两端的电压较高
B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等
D.相同时间内,两个电热水壶消耗的电能一样多
答案
B
2. 将一个标有“$220V\quad40W$”字样的灯泡接在$200V$的电路中,那么,灯泡消耗的实际功率
小于
(选填“大于”“等于”或“小于”)额定功率；如果该灯泡正常发光$5h$,它将消耗的电能是0.2
$kW\cdot h$。答案
小于 0.2
3. 在如图$17 - 14$所示的电路中,当滑动变阻器的滑片向右移动时,下列说法正确的是(
A.电流表示数变大
B.电压表示数变大
C.小灯泡的实际功率变小
D.电路总功率变大
C
)。A.电流表示数变大
B.电压表示数变大
C.小灯泡的实际功率变小
D.电路总功率变大
答案
C
解析
由图可知，灯泡与滑动变阻器串联，电压表测灯泡两端电压，电流表测电路电流。
滑片向右移动，滑动变阻器接入电路电阻$R_{滑}$变大，总电阻$R_{总}=R_{灯}+R_{滑}$变大。
电源电压$U$不变，由$I=\frac{U}{R_{总}}$得，电路电流$I$变小，电流表示数变小，A错误。
灯泡电阻$R_{灯}$不变，由$U_{灯}=IR_{灯}$得，灯泡两端电压$U_{灯}$变小，电压表示数变小，B错误。
灯泡实际功率$P_{灯}=U_{灯}I$，$U_{灯}$、$I$均变小，$P_{灯}$变小，C正确。
电路总功率$P_{总}=UI$，$U$不变，$I$变小，$P_{总}$变小，D错误。
结论：C
滑片向右移动，滑动变阻器接入电路电阻$R_{滑}$变大，总电阻$R_{总}=R_{灯}+R_{滑}$变大。
电源电压$U$不变，由$I=\frac{U}{R_{总}}$得，电路电流$I$变小，电流表示数变小，A错误。
灯泡电阻$R_{灯}$不变，由$U_{灯}=IR_{灯}$得，灯泡两端电压$U_{灯}$变小，电压表示数变小，B错误。
灯泡实际功率$P_{灯}=U_{灯}I$，$U_{灯}$、$I$均变小，$P_{灯}$变小，C正确。
电路总功率$P_{总}=UI$，$U$不变，$I$变小，$P_{总}$变小，D错误。
结论：C
4. 智能手机在生活中的使用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,要达到“省电模式”,可以通过的方式是(
A.减小电功率
B.增加电池电压
C.降低散热能力
D.给电池充电
A
)。A.减小电功率
B.增加电池电压
C.降低散热能力
D.给电池充电
答案
A
5. 将两盏分别标有“$6V\quad3W$”和“$6V\quad9W$”字样的小灯泡$L_{1}和L_{2}$,串联后接入电压为$8V$的电路中,不考虑灯泡电阻的变化。下列说法中正确的是(
A.两灯均能正常发光
B.两灯额定电流相同
C.$L_{1}的实际功率比L_{2}$小
D.$L_{1}的亮度比L_{2}$大
D
)。A.两灯均能正常发光
B.两灯额定电流相同
C.$L_{1}的实际功率比L_{2}$小
D.$L_{1}的亮度比L_{2}$大
答案
D
解析
由$P=UI$得，$I_{1额}=\frac{P_{1额}}{U_{1额}}=\frac{3W}{6V}=0.5A$，$I_{2额}=\frac{P_{2额}}{U_{2额}}=\frac{9W}{6V}=1.5A$，B错误。
由$I=\frac{U}{R}$得，$R_{1}=\frac{U_{1额}}{I_{1额}}=\frac{6V}{0.5A}=12\Omega$，$R_{2}=\frac{U_{2额}}{I_{2额}}=\frac{6V}{1.5A}=4\Omega$。
串联电路总电阻$R=R_{1}+R_{2}=12\Omega + 4\Omega=16\Omega$，电路电流$I=\frac{U}{R}=\frac{8V}{16\Omega}=0.5A$。
$U_{1实}=IR_{1}=0.5A×12\Omega=6V$，$U_{2实}=IR_{2}=0.5A×4\Omega=2V$，$L_{1}$正常发光，$L_{2}$不能正常发光，A错误。
$P_{1实}=U_{1实}I=6V×0.5A=3W$，$P_{2实}=U_{2实}I=2V×0.5A=1W$，$P_{1实}＞P_{2实}$，$L_{1}$亮度比$L_{2}$大，C错误，D正确。
D
由$I=\frac{U}{R}$得，$R_{1}=\frac{U_{1额}}{I_{1额}}=\frac{6V}{0.5A}=12\Omega$，$R_{2}=\frac{U_{2额}}{I_{2额}}=\frac{6V}{1.5A}=4\Omega$。
串联电路总电阻$R=R_{1}+R_{2}=12\Omega + 4\Omega=16\Omega$，电路电流$I=\frac{U}{R}=\frac{8V}{16\Omega}=0.5A$。
$U_{1实}=IR_{1}=0.5A×12\Omega=6V$，$U_{2实}=IR_{2}=0.5A×4\Omega=2V$，$L_{1}$正常发光，$L_{2}$不能正常发光，A错误。
$P_{1实}=U_{1实}I=6V×0.5A=3W$，$P_{2实}=U_{2实}I=2V×0.5A=1W$，$P_{1实}＞P_{2实}$，$L_{1}$亮度比$L_{2}$大，C错误，D正确。
D
6. 如图$17 - 15$所示,将标有“$24V\quad12W$”的小灯泡$L_{1}$和“$12V\quad12W$”的小灯泡$L_{2}$串联接入电路中,让其中一个灯泡正常发光,另一个灯泡的实际功率不超过额定功率,则允许加在它们两端的最高电压是
30
$V$(忽略灯丝电阻的变化),两灯实际消耗的总功率是15
$W$。答案
30 15
解析
由$P=UI$得，$I_{1额}=\frac{P_{1额}}{U_{1额}}=\frac{12W}{24V}=0.5A$，$I_{2额}=\frac{P_{2额}}{U_{2额}}=\frac{12W}{12V}=1A$。
由$I=\frac{U}{R}$得，$R_{1}=\frac{U_{1额}}{I_{1额}}=\frac{24V}{0.5A}=48\Omega$，$R_{2}=\frac{U_{2额}}{I_{2额}}=\frac{12V}{1A}=12\Omega$。
串联电路电流相等，为使一个灯正常发光且另一个灯实际功率不超额定功率，电路电流$I=I_{1额}=0.5A$。
$U_{2实}=IR_{2}=0.5A×12\Omega=6V$，总电压$U=U_{1额}+U_{2实}=24V + 6V=30V$。
总功率$P=UI=30V×0.5A=15W$。
30 15
由$I=\frac{U}{R}$得，$R_{1}=\frac{U_{1额}}{I_{1额}}=\frac{24V}{0.5A}=48\Omega$，$R_{2}=\frac{U_{2额}}{I_{2额}}=\frac{12V}{1A}=12\Omega$。
串联电路电流相等，为使一个灯正常发光且另一个灯实际功率不超额定功率，电路电流$I=I_{1额}=0.5A$。
$U_{2实}=IR_{2}=0.5A×12\Omega=6V$，总电压$U=U_{1额}+U_{2实}=24V + 6V=30V$。
总功率$P=UI=30V×0.5A=15W$。
30 15

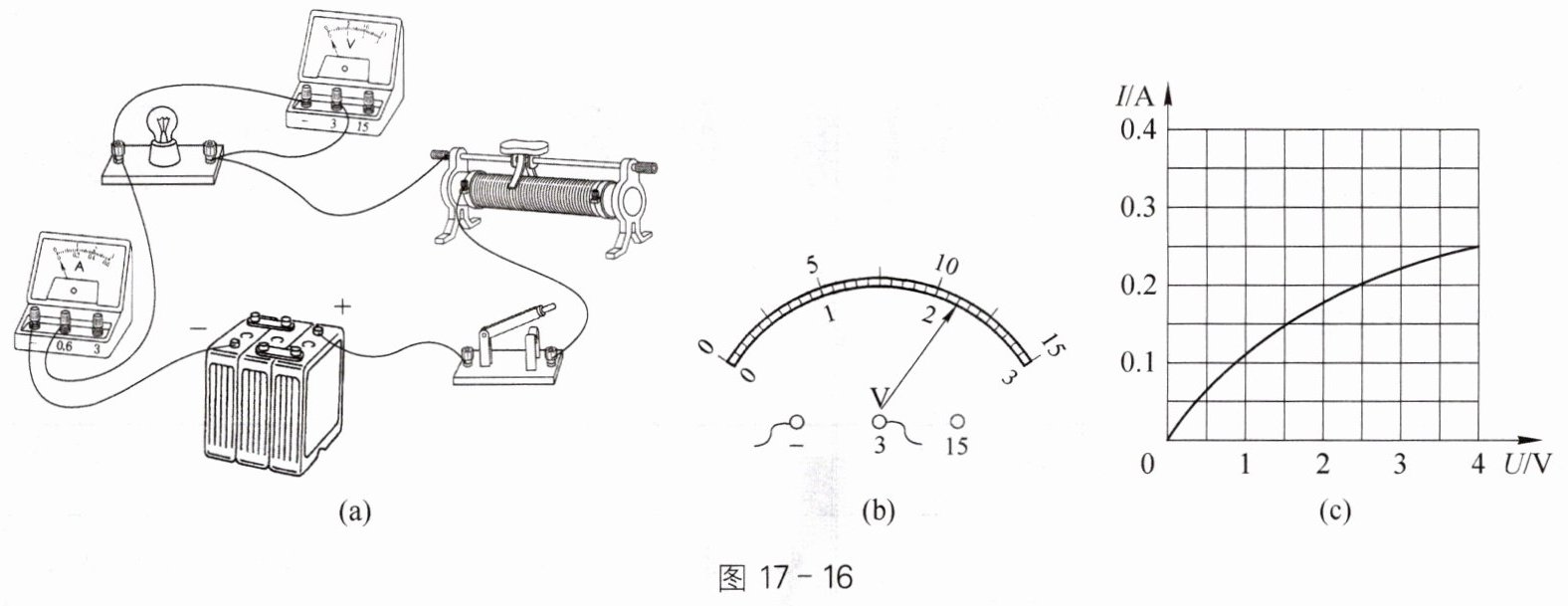

7. “创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图$17 - 16(a)$所示的器材进行实验,其中电源电压为$6V$,小灯泡额定电压为$2.5V$(正常发光时电阻约为$12Ω$)。
(1)为能顺利完成该实验,下列不同规格的滑动变阻器应选用
A. “$10Ω$,$0.5A$”的滑动变阻器
B. “$20Ω$,$2A$”的滑动变阻器
C. “$5Ω$,$1A$”的滑动变阻器
(2)电路连接完成后,闭合开关,发现电压表示数接近电源电压,电流表无示数,小灯泡不亮。那么出现该故障的原因是
(3)故障排除后重新连接电路,闭合开关,移动滑片,电压表的示数如图$17 - 16(b)$所示,为了测量小灯泡的额定功率,应将滑动变阻器的滑片向
(4)通过小灯泡的电流随它两端电压变化的关系如图$17 - 16(c)$所示,则小灯泡的额定功率为
(1)为能顺利完成该实验,下列不同规格的滑动变阻器应选用
B
(填字母)。A. “$10Ω$,$0.5A$”的滑动变阻器
B. “$20Ω$,$2A$”的滑动变阻器
C. “$5Ω$,$1A$”的滑动变阻器
(2)电路连接完成后,闭合开关,发现电压表示数接近电源电压,电流表无示数,小灯泡不亮。那么出现该故障的原因是
小灯泡开路
。(3)故障排除后重新连接电路,闭合开关,移动滑片,电压表的示数如图$17 - 16(b)$所示,为了测量小灯泡的额定功率,应将滑动变阻器的滑片向
左
(选填“左”或“右”)端移动。(4)通过小灯泡的电流随它两端电压变化的关系如图$17 - 16(c)$所示,则小灯泡的额定功率为
0.5
$W$。答案
(1)B
(2)小灯泡开路
(3)左
(4)0.5
