| | 电磁感应现象 | 通电导体在磁场中受力现象 |
| 原理图 | （左图，包含U形磁铁、导体棒、灵敏电流计，无电源） | （右图，包含U形磁铁、导体棒、电源、滑动变阻器、开关） |
| 有无电源 | | |
| 影响因素 | 导体中感应电流的方向跟导体切割磁感线的运动方向和方向有关 | 通电导体在磁场中受力的方向跟方向和磁场方向有关 |
| 能量转化 | 机械能转化为能 | 电能转化为能 |
| 应用 | | |

【解析】：电磁感应现象是闭合电路的部分导体在磁场中做切割磁感线运动时产生电流，电路中无电源，影响感应电流方向的因素是磁场方向和导体切割磁感线运动方向，能量转化为机械能转化为电能，应用为发电机。通电导体在磁场中受力现象电路中有电源，受力方向与电流方向和磁场方向有关，能量转化为电能转化为机械能，应用为电动机。
【答案】| | 电磁感应现象 | 通电导体在磁场中受力现象 |
| 原理图 | （左图，包含U形磁铁、导体棒、灵敏电流计，无电源） | （右图，包含U形磁铁、导体棒、电源、滑动变阻器、开关） |
| 有无电源 | 无 | 有 |
| 影响因素 | 导体中感应电流的方向跟导体切割磁感线的运动方向和磁场方向有关 | 通电导体在磁场中受力的方向跟电流方向和磁场方向有关 |
| 能量转化 | 机械能转化为电能 | 电能转化为机械能 |
| 应用 | 发电机 | 电动机 |

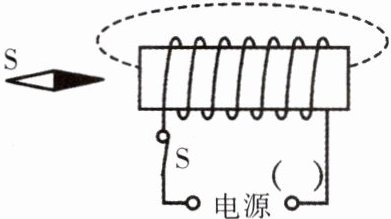

例2 (2008)小磁针静止在如图位置,请在图中标出电源"+"或"-"极,并用箭头标出图中磁感线方向。

1. 小磁针静止时，N极指向磁场方向，由图知小磁针S极在左、N极在右，故小磁针所在处磁场方向向右，即螺线管左端为N极，右端为S极。
2. 根据安培定则，右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，可知电流从螺线管右端流入、左端流出，因此电源右端为“+”极，左端为“-”极。
3. 磁感线在磁体外部从N极出发回到S极，故磁感线方向从螺线管左端（N极）指向右端（S极），用箭头向右标出。
电源右端标“+”，左端标“-”；磁感线箭头方向向右。

例3 (2008)根据图中电路,请将通电螺线管左端磁极和小磁针右端磁极标在对应括号内。

通电螺线管左端括号内填；小磁针右端括号内填。

由图可知，电流从螺线管左端流入、右端流出，根据安培定则，用右手握住螺线管，四指指向电流方向，大拇指所指的那端就是螺线管的N极，所以通电螺线管的左端是N极。
根据磁极间的相互作用规律“同名磁极相互排斥，异名磁极相互吸引”，可知小磁针的右端是S极。
故答案为：通电螺线管左端括号内填“N”；小磁针右端括号内填“S”。
