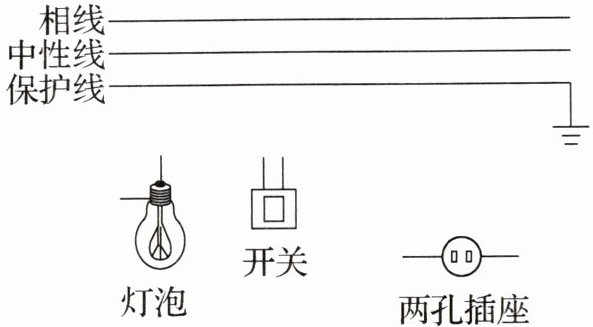

9. 请将图中元器件分别正确连接到家庭电路中，要求开关控制灯泡。
相线
中性线
保护线
灯泡
开关
两孔插座
相线
中性线
保护线
灯泡
开关
两孔插座
答案
解：
连接方法如下：
1. 开关与灯泡的连接：将相线接入开关的一个接线柱，开关的另一接线柱连接灯泡顶端的金属触点；将中性线直接连接到灯泡螺旋套的接线端，保证断开开关时灯泡与相线完全断开，符合安全用电要求，实现开关控制灯泡。
2. 两孔插座的连接：遵循“左零右火”的接线规则，插座左侧接线柱接中性线，右侧接线柱接相线。
本题中保护线无需与上述元器件连接。
连接方法如下：
1. 开关与灯泡的连接：将相线接入开关的一个接线柱，开关的另一接线柱连接灯泡顶端的金属触点；将中性线直接连接到灯泡螺旋套的接线端，保证断开开关时灯泡与相线完全断开，符合安全用电要求，实现开关控制灯泡。
2. 两孔插座的连接：遵循“左零右火”的接线规则，插座左侧接线柱接中性线，右侧接线柱接相线。
本题中保护线无需与上述元器件连接。
解析
【分析】
要正确连接家庭电路中的灯泡、开关和两孔插座，需遵循安全用电的接线规则：开关控制灯泡时，开关应接在相线上，断开开关后灯泡与相线断开，避免触电；灯泡的螺旋套需接中性线，防止更换灯泡时误触带电部分；两孔插座遵循“左零右火”的接线规则；本题中的保护线无需连接到灯泡和两孔插座。解题时先明确各元件的接线要求，再对应连接相线、中性线即可。
【解析】
1. 开关与灯泡的连接：将相线接入开关的一个接线柱，开关的另一接线柱连接灯泡顶端的金属触点；将中性线直接连接到灯泡的螺旋套接线端，实现开关控制灯泡，且断开开关时灯泡不带电，符合安全要求。
2. 两孔插座的连接：遵循“左零右火”规则，插座左侧接线柱接中性线，右侧接线柱接相线，保护线不与上述元器件连接。
【答案】
1. 开关接相线，开关另一端接灯泡顶端金属点，灯泡螺旋套接中性线；
2. 两孔插座左孔接中性线，右孔接相线，保护线不连接。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中灯泡、开关及两孔插座的正确接线，核心是掌握安全用电的基本接线规则，属于基础应用类题目。
【难度系数】
0.5
要正确连接家庭电路中的灯泡、开关和两孔插座，需遵循安全用电的接线规则：开关控制灯泡时，开关应接在相线上，断开开关后灯泡与相线断开，避免触电；灯泡的螺旋套需接中性线，防止更换灯泡时误触带电部分；两孔插座遵循“左零右火”的接线规则；本题中的保护线无需连接到灯泡和两孔插座。解题时先明确各元件的接线要求，再对应连接相线、中性线即可。
【解析】
1. 开关与灯泡的连接：将相线接入开关的一个接线柱，开关的另一接线柱连接灯泡顶端的金属触点；将中性线直接连接到灯泡的螺旋套接线端，实现开关控制灯泡，且断开开关时灯泡不带电，符合安全要求。
2. 两孔插座的连接：遵循“左零右火”规则，插座左侧接线柱接中性线，右侧接线柱接相线，保护线不与上述元器件连接。
【答案】
1. 开关接相线，开关另一端接灯泡顶端金属点，灯泡螺旋套接中性线；
2. 两孔插座左孔接中性线，右孔接相线，保护线不连接。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中灯泡、开关及两孔插座的正确接线，核心是掌握安全用电的基本接线规则，属于基础应用类题目。
【难度系数】
0.5
10. 下列做法符合安全用电原则的是（）。
A.在一个插座上同时使用多个大功率用电器
B.电冰箱、洗衣机等用电器使用三脚插头
C.家用电器起火时，先灭火后切断电源
D.家庭电路中，控制灯泡的开关装在中性线上
A.在一个插座上同时使用多个大功率用电器
B.电冰箱、洗衣机等用电器使用三脚插头
C.家用电器起火时，先灭火后切断电源
D.家庭电路中，控制灯泡的开关装在中性线上
答案
B
解析
【分析】本题考查安全用电的原则，需结合家庭电路安全操作的相关知识，逐一分析每个选项是否符合安全用电要求，核心是牢记常见安全用电要点，如大功率用电器的使用、金属外壳用电器的接地、电器起火的处理、开关的接线要求等。
【解析】
A选项：在一个插座上同时使用多个大功率用电器，会使电路总功率过大，根据P=UI，家庭电路电压固定为220V，总功率过大会导致电路电流过大，易引发火灾，不符合安全用电原则；
B选项：电冰箱、洗衣机等带金属外壳的用电器使用三脚插头，插入三孔插座后，金属外壳会与大地连通，若用电器发生漏电，电流会通过地线导入大地，避免人体触电，符合安全用电原则；
C选项：家用电器起火时，若先灭火，可能因水导电引发触电事故，正确做法是先切断电源再灭火，该选项做法错误；
D选项：家庭电路中，控制灯泡的开关应装在火线上，断开开关时灯泡与火线断开，避免触电；若装在中性线上，断开开关后灯泡仍与火线相连，存在触电风险，不符合安全用电原则。
【答案】B
【知识点】安全用电原则
【点评】本题为初中物理基础识记类题目，考查学生对家庭电路安全常识的掌握，难度较低，学生只要牢记常见安全用电要点即可正确解答。
【难度系数】0.7
【解析】
A选项：在一个插座上同时使用多个大功率用电器，会使电路总功率过大，根据P=UI，家庭电路电压固定为220V，总功率过大会导致电路电流过大，易引发火灾，不符合安全用电原则；
B选项：电冰箱、洗衣机等带金属外壳的用电器使用三脚插头，插入三孔插座后，金属外壳会与大地连通，若用电器发生漏电，电流会通过地线导入大地，避免人体触电，符合安全用电原则；
C选项：家用电器起火时，若先灭火，可能因水导电引发触电事故，正确做法是先切断电源再灭火，该选项做法错误；
D选项：家庭电路中，控制灯泡的开关应装在火线上，断开开关时灯泡与火线断开，避免触电；若装在中性线上，断开开关后灯泡仍与火线相连，存在触电风险，不符合安全用电原则。
【答案】B
【知识点】安全用电原则
【点评】本题为初中物理基础识记类题目，考查学生对家庭电路安全常识的掌握，难度较低，学生只要牢记常见安全用电要点即可正确解答。
【难度系数】0.7

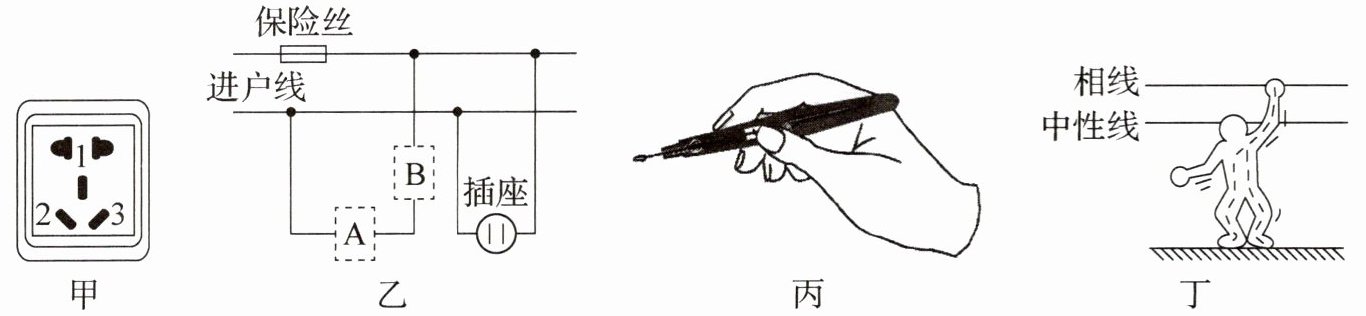

11. 下列关于家庭电路及安全用电的说法，正确的是（）。
A.图甲中，两孔插座和三孔插座是串联的，三孔插座的孔“1”接保护线
B.图乙中，应在A处接开关，B处接灯泡
C.图丙中，测电笔的笔尖接触图甲中三孔插座的孔“2”时，测电笔氖管会发光
D.图丁中，发生此类触电时，电路中的漏电保护器会自动切断电路
A.图甲中，两孔插座和三孔插座是串联的，三孔插座的孔“1”接保护线
B.图乙中，应在A处接开关，B处接灯泡
C.图丙中，测电笔的笔尖接触图甲中三孔插座的孔“2”时，测电笔氖管会发光
D.图丁中，发生此类触电时，电路中的漏电保护器会自动切断电路
答案
B
解析
【分析】
本题考查家庭电路与安全用电的相关知识，需逐个分析选项，结合家庭电路的接线规则、安全用电原则等判断正误：首先明确家庭电路中插座为并联、开关需接火线、三孔插座“左零右火上接地”、测电笔仅接触火线时氖管发光、漏电保护器的工作原理等核心知识点，再逐一排查选项。
【解析】
1. 分析选项A：家庭电路中，各插座需并联才能独立工作，因此两孔插座和三孔插座是并联而非串联；虽三孔插座上方孔“1”应接保护线，但前半句错误，故A错误。
2. 分析选项B：家庭电路中，开关应接在火线上，断开开关时可切断用电器与火线的连接，保障安全。图乙中上方带保险丝的为火线，下方为零线，A处接开关（接火线）、B处接灯泡，符合安全接线要求，故B正确。
3. 分析选项C：图甲中三孔插座的孔“2”对应零线（左零），测电笔接触零线时氖管不发光，仅接触火线时氖管发光，故C错误。
4. 分析选项D：图丁为双线触电，人体同时接触火线和零线，此时火线与零线电流大小相等，漏电保护器需检测到火线与零线的电流差超过定值才会切断电路，该情况电流差为零，漏电保护器不会动作，故D错误。
【答案】
B
【知识点】
家庭电路连接、安全用电原则、测电笔使用
【点评】
本题围绕家庭电路与安全用电的基础知识点设置选项，需准确掌握插座接线、开关连接、测电笔使用、漏电保护器作用等细节，属于基础应用类题目，需仔细辨析每个选项的正误。
【难度系数】
0.6
本题考查家庭电路与安全用电的相关知识，需逐个分析选项，结合家庭电路的接线规则、安全用电原则等判断正误：首先明确家庭电路中插座为并联、开关需接火线、三孔插座“左零右火上接地”、测电笔仅接触火线时氖管发光、漏电保护器的工作原理等核心知识点，再逐一排查选项。
【解析】
1. 分析选项A：家庭电路中，各插座需并联才能独立工作，因此两孔插座和三孔插座是并联而非串联；虽三孔插座上方孔“1”应接保护线，但前半句错误，故A错误。
2. 分析选项B：家庭电路中，开关应接在火线上，断开开关时可切断用电器与火线的连接，保障安全。图乙中上方带保险丝的为火线，下方为零线，A处接开关（接火线）、B处接灯泡，符合安全接线要求，故B正确。
3. 分析选项C：图甲中三孔插座的孔“2”对应零线（左零），测电笔接触零线时氖管不发光，仅接触火线时氖管发光，故C错误。
4. 分析选项D：图丁为双线触电，人体同时接触火线和零线，此时火线与零线电流大小相等，漏电保护器需检测到火线与零线的电流差超过定值才会切断电路，该情况电流差为零，漏电保护器不会动作，故D错误。
【答案】
B
【知识点】
家庭电路连接、安全用电原则、测电笔使用
【点评】
本题围绕家庭电路与安全用电的基础知识点设置选项，需准确掌握插座接线、开关连接、测电笔使用、漏电保护器作用等细节，属于基础应用类题目，需仔细辨析每个选项的正误。
【难度系数】
0.6
12. 关于电功和电功率，下列说法正确的是（）。
A.电功率是表示电流做功快慢的物理量
B.用电器消耗的电能越少，电功率越小
C.用电器的电功率一定等于它的额定功率
D.额定功率越大的用电器，消耗的电能一定越多
A.电功率是表示电流做功快慢的物理量
B.用电器消耗的电能越少，电功率越小
C.用电器的电功率一定等于它的额定功率
D.额定功率越大的用电器，消耗的电能一定越多
答案
A
解析
【分析】
本题考查电功和电功率的基础概念，需逐一分析每个选项，明确电功率的定义、电功与电功率的关系、额定功率与实际功率的区别，从而判断选项的正误。
【解析】
A选项：电功率的物理意义就是表示电流做功快慢的物理量，该说法正确；
B选项：根据公式$P=\frac{W}{t}$，电功率大小由电能$W$和时间$t$共同决定，仅电能少，若时间很短，电功率不一定小，该说法错误；
C选项：额定功率是用电器在额定电压下的功率，实际功率随实际电压变化，只有正常工作时实际功率才等于额定功率，并非一定相等，该说法错误；
D选项：消耗的电能$W=Pt$，电能多少由功率$P$和工作时间$t$共同决定，额定功率大的用电器，若工作时间很短，消耗的电能不一定多，该说法错误。
【答案】
A
【知识点】
电功率的概念、电功与电功率的关系、额定功率与实际功率
【点评】
本题围绕电功和电功率的核心概念设置选项，需准确区分电功率的定义、电功与电功率的联系，以及额定功率和实际功率的差异，是电学基础知识点的常规考查，难度适中。
【难度系数】
0.6
本题考查电功和电功率的基础概念，需逐一分析每个选项，明确电功率的定义、电功与电功率的关系、额定功率与实际功率的区别，从而判断选项的正误。
【解析】
A选项：电功率的物理意义就是表示电流做功快慢的物理量，该说法正确；
B选项：根据公式$P=\frac{W}{t}$，电功率大小由电能$W$和时间$t$共同决定，仅电能少，若时间很短，电功率不一定小，该说法错误；
C选项：额定功率是用电器在额定电压下的功率，实际功率随实际电压变化，只有正常工作时实际功率才等于额定功率，并非一定相等，该说法错误；
D选项：消耗的电能$W=Pt$，电能多少由功率$P$和工作时间$t$共同决定，额定功率大的用电器，若工作时间很短，消耗的电能不一定多，该说法错误。
【答案】
A
【知识点】
电功率的概念、电功与电功率的关系、额定功率与实际功率
【点评】
本题围绕电功和电功率的核心概念设置选项，需准确区分电功率的定义、电功与电功率的联系，以及额定功率和实际功率的差异，是电学基础知识点的常规考查，难度适中。
【难度系数】
0.6
13. 某同学在物理课上表演了一个小魔术：用如图所示的金属片点燃火柴。他将此金属片接在学生电源上，则最容易将火柴点燃的位置是（）。
A.a点
B.b点
C.c点
D.都一样
A.a点
B.b点
C.c点
D.都一样
答案
A
解析
【分析】要解决这个问题，需结合电阻的影响因素和焦耳定律分析：首先，金属片是导体，电流通过时会产生热量，热量越多温度越高，越容易点燃火柴。电阻的大小与导体的材料、长度、横截面积有关，本题中金属片材料相同、长度相近，横截面积越小，电阻越大；再根据焦耳定律，当电流和通电时间相同时，电阻越大，产生的热量越多，温度越高。观察金属片上的a、b、c三点，a点处金属片的横截面积最小，电阻最大，因此相同条件下产生的热量最多，温度最高，最容易点燃火柴。
【解析】同种材料的导体，长度相同时，横截面积越小，电阻越大，因此金属片上a点的电阻大于b、c点的电阻。根据焦耳定律$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，导体产生的热量$Q$越多，温度越高。所以a点温度最高，最容易将火柴点燃。
【答案】A
【知识点】电阻的影响因素、焦耳定律
【点评】本题结合魔术场景考查物理知识的应用，需掌握电阻与横截面积的关系，以及焦耳定律的内容，属于基础应用类题目，难度适中。
【难度系数】0.3
【解析】同种材料的导体，长度相同时，横截面积越小，电阻越大，因此金属片上a点的电阻大于b、c点的电阻。根据焦耳定律$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，导体产生的热量$Q$越多，温度越高。所以a点温度最高，最容易将火柴点燃。
【答案】A
【知识点】电阻的影响因素、焦耳定律
【点评】本题结合魔术场景考查物理知识的应用，需掌握电阻与横截面积的关系，以及焦耳定律的内容，属于基础应用类题目，难度适中。
【难度系数】0.3
