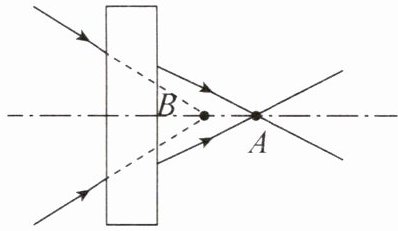

3. 如图所示，若一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点B，则该透镜起到（选填“会聚”或“发散”）作用，是透镜。由此说明，能把光会聚于一点的透镜（选填“一定”或“不一定”）是凸透镜。
答案
解：
由题意可知，取掉透镜后光线会聚在离透镜更近的B点，有透镜时光线会聚在离透镜更远的A点，说明该透镜使光线的会聚程度减弱，相比原传播方向更向外偏折，起到发散作用。
对光线有发散作用的透镜是凹透镜。
该凹透镜仍能使光线最终会聚于一点，说明能把光会聚于一点的透镜不一定是凸透镜。
答案依次为：发散；凹；不一定。
由题意可知，取掉透镜后光线会聚在离透镜更近的B点，有透镜时光线会聚在离透镜更远的A点，说明该透镜使光线的会聚程度减弱，相比原传播方向更向外偏折，起到发散作用。
对光线有发散作用的透镜是凹透镜。
该凹透镜仍能使光线最终会聚于一点，说明能把光会聚于一点的透镜不一定是凸透镜。
答案依次为：发散；凹；不一定。
解析
【分析】要判断透镜的作用，需对比有透镜和无透镜时光线的会聚位置：有透镜时光线会聚于A点，去掉透镜后光线会聚于更靠近透镜的B点，说明经过透镜后光线的会聚程度减弱，进而确定透镜类型，再推导相关结论。
【解析】1. 对比两种情况的会聚点：有透镜时，光线会聚在A点；无透镜时，光线会聚在B点，B点比A点离透镜更近，说明光线经过透镜后，比原传播方向更向外偏折，会聚程度降低，因此该透镜起到发散作用。2. 根据透镜的性质，对光线有发散作用的透镜是凹透镜。3. 该凹透镜仍能使光线最终会聚于A点，说明能将光会聚于一点的透镜不一定是凸透镜。
【答案】发散；凹；不一定
【知识点】透镜对光线的作用；凹透镜的光学性质
【点评】本题通过对比有无透镜的会聚点，考查透镜对光线的作用，核心是理解“会聚/发散”是相对于原光线的偏折方向，而非最终是否会聚，需避免思维定式，难度适中。
【难度系数】0.5
【解析】1. 对比两种情况的会聚点：有透镜时，光线会聚在A点；无透镜时，光线会聚在B点，B点比A点离透镜更近，说明光线经过透镜后，比原传播方向更向外偏折，会聚程度降低，因此该透镜起到发散作用。2. 根据透镜的性质，对光线有发散作用的透镜是凹透镜。3. 该凹透镜仍能使光线最终会聚于A点，说明能将光会聚于一点的透镜不一定是凸透镜。
【答案】发散；凹；不一定
【知识点】透镜对光线的作用；凹透镜的光学性质
【点评】本题通过对比有无透镜的会聚点，考查透镜对光线的作用，核心是理解“会聚/发散”是相对于原光线的偏折方向，而非最终是否会聚，需避免思维定式，难度适中。
【难度系数】0.5
4. 为了防止发生森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后相当于一个透镜，它对太阳光有作用，可能会导致森林火灾。
答案
解：雨水进入饮料瓶后，透明饮料瓶与瓶内的水整体形成中间厚、边缘薄的结构，相当于一个凸透镜，它对太阳光有会聚作用，能够将光线会聚到局部区域，使该区域温度快速升高，容易引燃森林中的枯枝落叶等易燃物，进而引发森林火灾。
第一空填：凸
第二空填：会聚
第一空填：凸
第二空填：会聚
解析
【分析】
本题需结合透镜的分类和作用来思考：首先回忆透镜的特征，中间厚、边缘薄的是凸透镜，中间薄、边缘厚的是凹透镜；再分析透明饮料瓶进水后的结构，判断其属于哪种透镜，进而确定对应的光线作用，结合生活实际理解该现象的原理。
【解析】
雨水进入透明饮料瓶后，瓶与瓶内的水整体形成中间厚、边缘薄的结构，符合凸透镜的结构特征，因此相当于一个凸透镜；根据光学规律，凸透镜对光线有会聚作用，太阳光可视为平行光，经凸透镜会聚后，会使局部区域温度快速升高，易引燃森林中的易燃物，引发火灾，因此它对太阳光有会聚作用。
【答案】
凸；会聚
【知识点】
凸透镜；光的会聚作用
【点评】
本题结合森林火灾预防的生活场景，考查凸透镜的识别及其对光线的作用，将物理知识与生活安全常识结合，体现了物理知识的实用性，属于光学基础题。
【难度系数】
0.7
本题需结合透镜的分类和作用来思考：首先回忆透镜的特征，中间厚、边缘薄的是凸透镜，中间薄、边缘厚的是凹透镜；再分析透明饮料瓶进水后的结构，判断其属于哪种透镜，进而确定对应的光线作用，结合生活实际理解该现象的原理。
【解析】
雨水进入透明饮料瓶后，瓶与瓶内的水整体形成中间厚、边缘薄的结构，符合凸透镜的结构特征，因此相当于一个凸透镜；根据光学规律，凸透镜对光线有会聚作用，太阳光可视为平行光，经凸透镜会聚后，会使局部区域温度快速升高，易引燃森林中的易燃物，引发火灾，因此它对太阳光有会聚作用。
【答案】
凸；会聚
【知识点】
凸透镜；光的会聚作用
【点评】
本题结合森林火灾预防的生活场景，考查凸透镜的识别及其对光线的作用，将物理知识与生活安全常识结合，体现了物理知识的实用性，属于光学基础题。
【难度系数】
0.7

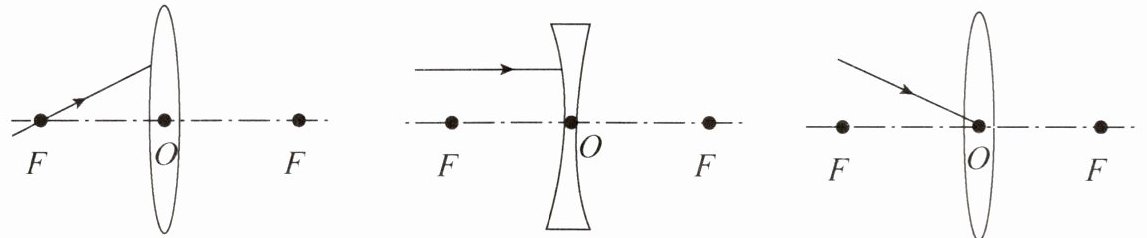

5. 如图所示，在图中画出入射光线经过透镜后的折射光线。
答案
解：
按照透镜特殊光线的作图规则绘制折射光线：
1. 左侧凸透镜：入射光线从左侧焦点F出发，经凸透镜折射后，折射光线平行于主光轴水平向右射出，画出该平行于主光轴的折射光线。
2. 中间凹透镜：平行于主光轴的入射光线，经凹透镜折射后向外发散，折射光线的反向延长线经过凹透镜左侧的焦点F，画出折射光线，用虚线将折射光线的反向延长线与左侧焦点相连。
3. 右侧凸透镜：入射光线经过透镜的光心O，经透镜后传播方向不发生改变，沿原入射光线的直线方向向右延伸，画出对应的折射光线。
按照透镜特殊光线的作图规则绘制折射光线：
1. 左侧凸透镜：入射光线从左侧焦点F出发，经凸透镜折射后，折射光线平行于主光轴水平向右射出，画出该平行于主光轴的折射光线。
2. 中间凹透镜：平行于主光轴的入射光线，经凹透镜折射后向外发散，折射光线的反向延长线经过凹透镜左侧的焦点F，画出折射光线，用虚线将折射光线的反向延长线与左侧焦点相连。
3. 右侧凸透镜：入射光线经过透镜的光心O，经透镜后传播方向不发生改变，沿原入射光线的直线方向向右延伸，画出对应的折射光线。
解析
【分析】
本题考查透镜特殊光线的作图，解题思路是牢记凸透镜和凹透镜的特殊光线折射规律，针对每个图的入射光线类型，运用对应规律绘制折射光线：①凸透镜中，从焦点发出的光线经折射后平行于主光轴；②凹透镜中，平行于主光轴的光线经折射后，反向延长线过入射侧的焦点；③过透镜光心的光线传播方向不变，据此分别处理三个图的入射光线即可。
【解析】
1. 左侧凸透镜：入射光线从左侧焦点F射向凸透镜，根据凸透镜的特殊光线规则，从焦点发出的光线经凸透镜折射后，折射光线平行于主光轴，因此画出水平向右平行于主光轴的折射光线。
2. 中间凹透镜：入射光线平行于主光轴射向凹透镜，根据凹透镜的特殊光线规则，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过凹透镜左侧的焦点F，先确定折射光线的发散方向，再用虚线连接折射光线的反向延长线与左侧焦点F，画出折射光线。
3. 右侧凸透镜：入射光线经过凸透镜的光心O，根据透镜的特殊光线规则，过光心的光线传播方向不改变，沿入射光线的直线方向向右延伸，画出折射光线。
【答案】
左侧凸透镜的折射光线平行于主光轴；中间凹透镜的折射光线向外发散，反向延长线过左侧焦点；右侧凸透镜的折射光线沿原方向直线传播。
【知识点】
透镜特殊光线作图、凸透镜光学性质、凹透镜光学性质
【点评】
本题属于基础的透镜作图题，核心是掌握透镜的特殊光线规律，难度较低，是光学部分的基础考点，需要学生准确记忆并应用规律完成作图。
【难度系数】
0.6
本题考查透镜特殊光线的作图，解题思路是牢记凸透镜和凹透镜的特殊光线折射规律，针对每个图的入射光线类型，运用对应规律绘制折射光线：①凸透镜中，从焦点发出的光线经折射后平行于主光轴；②凹透镜中，平行于主光轴的光线经折射后，反向延长线过入射侧的焦点；③过透镜光心的光线传播方向不变，据此分别处理三个图的入射光线即可。
【解析】
1. 左侧凸透镜：入射光线从左侧焦点F射向凸透镜，根据凸透镜的特殊光线规则，从焦点发出的光线经凸透镜折射后，折射光线平行于主光轴，因此画出水平向右平行于主光轴的折射光线。
2. 中间凹透镜：入射光线平行于主光轴射向凹透镜，根据凹透镜的特殊光线规则，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线经过凹透镜左侧的焦点F，先确定折射光线的发散方向，再用虚线连接折射光线的反向延长线与左侧焦点F，画出折射光线。
3. 右侧凸透镜：入射光线经过凸透镜的光心O，根据透镜的特殊光线规则，过光心的光线传播方向不改变，沿入射光线的直线方向向右延伸，画出折射光线。
【答案】
左侧凸透镜的折射光线平行于主光轴；中间凹透镜的折射光线向外发散，反向延长线过左侧焦点；右侧凸透镜的折射光线沿原方向直线传播。
【知识点】
透镜特殊光线作图、凸透镜光学性质、凹透镜光学性质
【点评】
本题属于基础的透镜作图题，核心是掌握透镜的特殊光线规律，难度较低，是光学部分的基础考点，需要学生准确记忆并应用规律完成作图。
【难度系数】
0.6

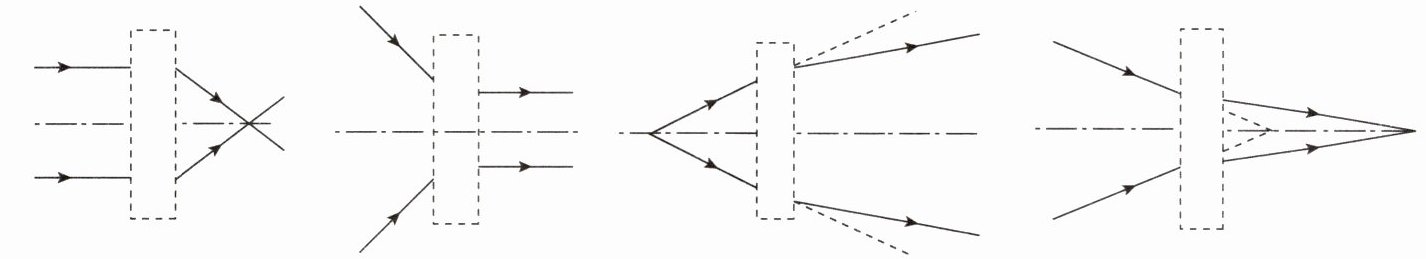

6. 如图所示，在虚线框中画上适当的透镜。
答案
解：
根据透镜对光线的作用，对比出射光线与入射光线沿直线传播的原路径判断：
1. 第一个虚线框：平行入射光线经过透镜后向主光轴偏折会聚，透镜对光线有会聚作用，框内画中间厚边缘薄的凸透镜。
2. 第二个虚线框：原本将要会聚的入射光线经过透镜后变为平行光，光线会聚程度减弱，透镜对光线有发散作用，框内画中间薄边缘厚的凹透镜。
3. 第三个虚线框：点光源发出的发散入射光线经过透镜后，相比入射光线的直线传播路径（图中虚线）更靠近主光轴，透镜对光线有会聚作用，框内画中间厚边缘薄的凸透镜。
4. 第四个虚线框：入射光线原本的会聚点距离透镜更近，经过透镜后会聚点向远离透镜的方向偏移，光线会聚程度减弱，透镜对光线有发散作用，框内画中间薄边缘厚的凹透镜。
根据透镜对光线的作用，对比出射光线与入射光线沿直线传播的原路径判断：
1. 第一个虚线框：平行入射光线经过透镜后向主光轴偏折会聚，透镜对光线有会聚作用，框内画中间厚边缘薄的凸透镜。
2. 第二个虚线框：原本将要会聚的入射光线经过透镜后变为平行光，光线会聚程度减弱，透镜对光线有发散作用，框内画中间薄边缘厚的凹透镜。
3. 第三个虚线框：点光源发出的发散入射光线经过透镜后，相比入射光线的直线传播路径（图中虚线）更靠近主光轴，透镜对光线有会聚作用，框内画中间厚边缘薄的凸透镜。
4. 第四个虚线框：入射光线原本的会聚点距离透镜更近，经过透镜后会聚点向远离透镜的方向偏移，光线会聚程度减弱，透镜对光线有发散作用，框内画中间薄边缘厚的凹透镜。
解析
【分析】要确定虚线框内的透镜类型，需利用透镜对光线的作用：对比入射光线的直线传播路径与实际出射光线，若出射光线向主光轴偏折（会聚），则为凸透镜；若出射光线远离主光轴偏折（发散），则为凹透镜。逐个分析四幅图的光线变化即可判断。
【解析】1. 第一个图：平行入射光线经透镜后向主光轴偏折会聚，说明透镜对光线有会聚作用，应画凸透镜；2. 第二个图：原本会聚的入射光线经透镜后变为平行光，会聚程度减弱，说明透镜对光线有发散作用，应画凹透镜；3. 第三个图：点光源发出的发散光线经透镜后，比入射光线的直线传播路径更靠近主光轴，会聚程度增强，说明透镜对光线有会聚作用，应画凸透镜；4. 第四个图：入射光线原本的会聚点距离透镜更近，经透镜后会聚点向远离透镜方向偏移，会聚程度减弱，说明透镜对光线有发散作用，应画凹透镜。
【答案】从左到右四个虚线框内依次画凸透镜、凹透镜、凸透镜、凹透镜。
【知识点】透镜对光线的作用，凸透镜与凹透镜的判断
【点评】本题考查根据光线的传播特点判断透镜类型，核心是理解凸透镜的会聚作用和凹透镜的发散作用，需掌握对比入射光线原路径的判断方法，属于基础光学题。
【难度系数】0.5
【解析】1. 第一个图：平行入射光线经透镜后向主光轴偏折会聚，说明透镜对光线有会聚作用，应画凸透镜；2. 第二个图：原本会聚的入射光线经透镜后变为平行光，会聚程度减弱，说明透镜对光线有发散作用，应画凹透镜；3. 第三个图：点光源发出的发散光线经透镜后，比入射光线的直线传播路径更靠近主光轴，会聚程度增强，说明透镜对光线有会聚作用，应画凸透镜；4. 第四个图：入射光线原本的会聚点距离透镜更近，经透镜后会聚点向远离透镜方向偏移，会聚程度减弱，说明透镜对光线有发散作用，应画凹透镜。
【答案】从左到右四个虚线框内依次画凸透镜、凹透镜、凸透镜、凹透镜。
【知识点】透镜对光线的作用，凸透镜与凹透镜的判断
【点评】本题考查根据光线的传播特点判断透镜类型，核心是理解凸透镜的会聚作用和凹透镜的发散作用，需掌握对比入射光线原路径的判断方法，属于基础光学题。
【难度系数】0.5

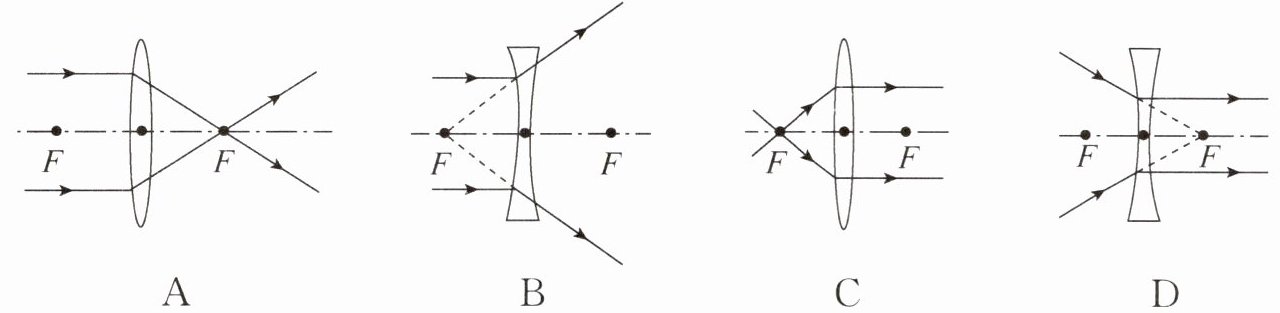

7. 早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”下列图中关于该记载解释的光路图正确是（）。
答案
解：
冰透镜是凸透镜，对光线有会聚作用。将冰透镜正对太阳时，平行的太阳光经过凸透镜后会会聚到焦点处，焦点处温度升高，可点燃放置在该处的艾绒。
A图中平行于主光轴的光线经凸透镜折射后会聚到另一侧焦点，符合该原理；
B、D为凹透镜，对光线起发散作用，无法会聚光线生火，不符合题意；
C图是从焦点发出的光线经凸透镜后变为平行光，不符合太阳光平行入射的条件，不符合题意。
所以正确选项为A。
答：该题答案为A。
冰透镜是凸透镜，对光线有会聚作用。将冰透镜正对太阳时，平行的太阳光经过凸透镜后会会聚到焦点处，焦点处温度升高，可点燃放置在该处的艾绒。
A图中平行于主光轴的光线经凸透镜折射后会聚到另一侧焦点，符合该原理；
B、D为凹透镜，对光线起发散作用，无法会聚光线生火，不符合题意；
C图是从焦点发出的光线经凸透镜后变为平行光，不符合太阳光平行入射的条件，不符合题意。
所以正确选项为A。
答：该题答案为A。
解析
【分析】首先明确冰透镜是凸透镜，其作用是会聚光线以点燃艾绒。解题时需掌握：凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后会会聚到另一侧的焦点；凹透镜对光线有发散作用，平行于主光轴的光线经凹透镜折射后会发散，不会会聚。再逐一分析各选项，判断是否符合冰透镜（凸透镜）的光路特点。
【解析】冰透镜为凸透镜，对光线有会聚作用，太阳光可视为平行于主光轴的光线，经凸透镜后应会聚到焦点处：
选项A：平行于主光轴的光线经凸透镜折射后会聚到另一侧的焦点，符合凸透镜的光路规律，正确；
选项B：图中是凹透镜，平行于主光轴的光线经凹透镜应发散，但图中光线会聚了，不符合凹透镜的作用，错误；
选项C：该图是凸透镜，但入射光线是从焦点发出的，经凸透镜后变为平行光，不符合太阳光平行入射的条件，错误；
选项D：图中是凹透镜，平行于主光轴的光线经凹透镜应发散，但图中光线会聚到了另一侧，不符合凹透镜的作用，错误。
【答案】A
【知识点】凸透镜对光线的作用、凹透镜对光线的作用、透镜光路图
【点评】本题结合古代记载考查透镜对光线的作用，属于基础光学题，需牢记凸透镜会聚、凹透镜发散的特点及特殊光线的光路规律，是对透镜基本性质的应用考查。
【难度系数】0.7
【解析】冰透镜为凸透镜，对光线有会聚作用，太阳光可视为平行于主光轴的光线，经凸透镜后应会聚到焦点处：
选项A：平行于主光轴的光线经凸透镜折射后会聚到另一侧的焦点，符合凸透镜的光路规律，正确；
选项B：图中是凹透镜，平行于主光轴的光线经凹透镜应发散，但图中光线会聚了，不符合凹透镜的作用，错误；
选项C：该图是凸透镜，但入射光线是从焦点发出的，经凸透镜后变为平行光，不符合太阳光平行入射的条件，错误；
选项D：图中是凹透镜，平行于主光轴的光线经凹透镜应发散，但图中光线会聚到了另一侧，不符合凹透镜的作用，错误。
【答案】A
【知识点】凸透镜对光线的作用、凹透镜对光线的作用、透镜光路图
【点评】本题结合古代记载考查透镜对光线的作用，属于基础光学题，需牢记凸透镜会聚、凹透镜发散的特点及特殊光线的光路规律，是对透镜基本性质的应用考查。
【难度系数】0.7
8. 下列关于透镜的说法中，正确的是（）。
A.凸透镜表面越凸，焦距越长，对光的会聚能力越弱
B.透镜只能用透明玻璃制成
C.凸透镜对发散的光束有会聚作用
D.凹透镜对会聚的光束无发散作用
A.凸透镜表面越凸，焦距越长，对光的会聚能力越弱
B.透镜只能用透明玻璃制成
C.凸透镜对发散的光束有会聚作用
D.凹透镜对会聚的光束无发散作用
答案
C
解析
【分析】
本题考查透镜的基本性质，需逐一分析每个选项，结合凸透镜、凹透镜的焦距特点、会聚/发散作用及透镜的材料要求等知识点，判断选项的正误。
【解析】
选项A：凸透镜表面越凸，焦距越短，对光的会聚能力越强，而非“焦距越长、会聚能力越弱”，故A错误；
选项B：透镜不仅可以用透明玻璃制成，还可以用透明塑料、水晶等其他透明材料制成，故B错误；
选项C：凸透镜对所有光束（包括发散光束、平行光束、会聚光束）都有会聚作用，故C正确；
选项D：凹透镜对任何光束都有发散作用，而非“对会聚的光束无发散作用”，故D错误。
【答案】
C
【知识点】
透镜的基本性质、凸透镜与凹透镜的作用
【点评】
本题属于透镜基础概念题，考查内容为透镜的核心知识点，只要准确掌握凸透镜和凹透镜的会聚/发散作用、焦距与凸度的关系及透镜的材料要求，即可轻松解答。
【难度系数】
0.8
本题考查透镜的基本性质，需逐一分析每个选项，结合凸透镜、凹透镜的焦距特点、会聚/发散作用及透镜的材料要求等知识点，判断选项的正误。
【解析】
选项A：凸透镜表面越凸，焦距越短，对光的会聚能力越强，而非“焦距越长、会聚能力越弱”，故A错误；
选项B：透镜不仅可以用透明玻璃制成，还可以用透明塑料、水晶等其他透明材料制成，故B错误；
选项C：凸透镜对所有光束（包括发散光束、平行光束、会聚光束）都有会聚作用，故C正确；
选项D：凹透镜对任何光束都有发散作用，而非“对会聚的光束无发散作用”，故D错误。
【答案】
C
【知识点】
透镜的基本性质、凸透镜与凹透镜的作用
【点评】
本题属于透镜基础概念题，考查内容为透镜的核心知识点，只要准确掌握凸透镜和凹透镜的会聚/发散作用、焦距与凸度的关系及透镜的材料要求，即可轻松解答。
【难度系数】
0.8
9. 下列有关凸透镜对光的作用描述正确的是（）。
A.所有经过光心的光传播方向不变
B.凸透镜对平行于主光轴的光才有会聚作用
C.任何方向的光通过凸透镜后都能会聚到焦点
D.通过焦点的光经过凸透镜后方向不变
A.所有经过光心的光传播方向不变
B.凸透镜对平行于主光轴的光才有会聚作用
C.任何方向的光通过凸透镜后都能会聚到焦点
D.通过焦点的光经过凸透镜后方向不变
答案
A
解析
【分析】
要判断各选项的正确性，需牢记凸透镜的光学性质及三条特殊光线的规律：①过光心的光线传播方向不变；②平行于主光轴的光线经凸透镜折射后过焦点；③过焦点的光线经凸透镜折射后平行于主光轴；凸透镜对所有光线都有会聚作用，并非仅对平行于主光轴的光线有会聚作用。接下来逐一分析选项。
【解析】
选项A：根据凸透镜的特殊光线规律，所有经过光心的光线传播方向都不变，该描述正确；
选项B：凸透镜对任何光线都有会聚作用，并非仅对平行于主光轴的光才有会聚作用，该描述错误；
选项C：只有平行于主光轴的光线通过凸透镜后才会会聚到焦点，其他方向的光线不会会聚到焦点，该描述错误；
选项D：通过焦点的光线经过凸透镜后会平行于主光轴射出，传播方向发生改变，该描述错误。
综上，正确选项为A。
【答案】
A
【知识点】
凸透镜的光学性质、凸透镜的特殊光线
【点评】
本题考查凸透镜的基础光学性质，属于识记类题目，需准确掌握凸透镜的特殊光线规律及会聚作用的定义，难度较低。
【难度系数】
0.8
要判断各选项的正确性，需牢记凸透镜的光学性质及三条特殊光线的规律：①过光心的光线传播方向不变；②平行于主光轴的光线经凸透镜折射后过焦点；③过焦点的光线经凸透镜折射后平行于主光轴；凸透镜对所有光线都有会聚作用，并非仅对平行于主光轴的光线有会聚作用。接下来逐一分析选项。
【解析】
选项A：根据凸透镜的特殊光线规律，所有经过光心的光线传播方向都不变，该描述正确；
选项B：凸透镜对任何光线都有会聚作用，并非仅对平行于主光轴的光才有会聚作用，该描述错误；
选项C：只有平行于主光轴的光线通过凸透镜后才会会聚到焦点，其他方向的光线不会会聚到焦点，该描述错误；
选项D：通过焦点的光线经过凸透镜后会平行于主光轴射出，传播方向发生改变，该描述错误。
综上，正确选项为A。
【答案】
A
【知识点】
凸透镜的光学性质、凸透镜的特殊光线
【点评】
本题考查凸透镜的基础光学性质，属于识记类题目，需准确掌握凸透镜的特殊光线规律及会聚作用的定义，难度较低。
【难度系数】
0.8
