要点 电流表的正确使用

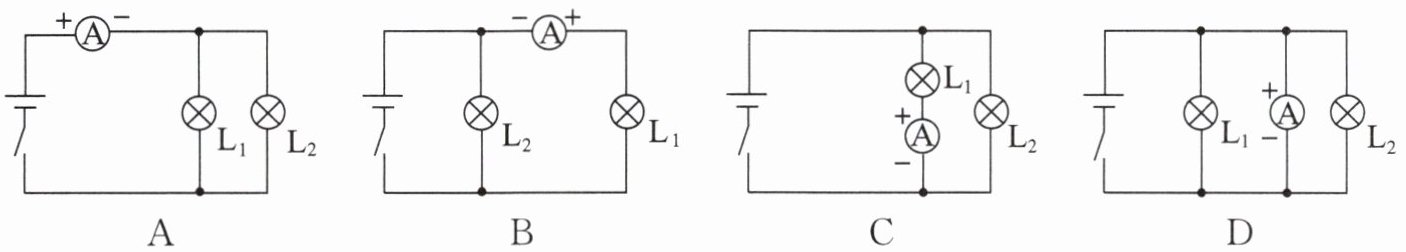

【典型例题】下列电路图中，开关闭合后，电流表测量通过小灯泡$\mathrm{L}_1$电流的是()。

思路导引

答案 C

C

【分析】要判断电流表是否测量小灯泡$\mathrm{L}_1$的电流，需依据电流表的使用规则：电流表必须串联在被测电路中，即电流表与哪个用电器串联，就测量该用电器的电流。解题时，需逐一分析各选项中电流表的连接位置，判断其与哪个用电器串联，从而确定测量对象。

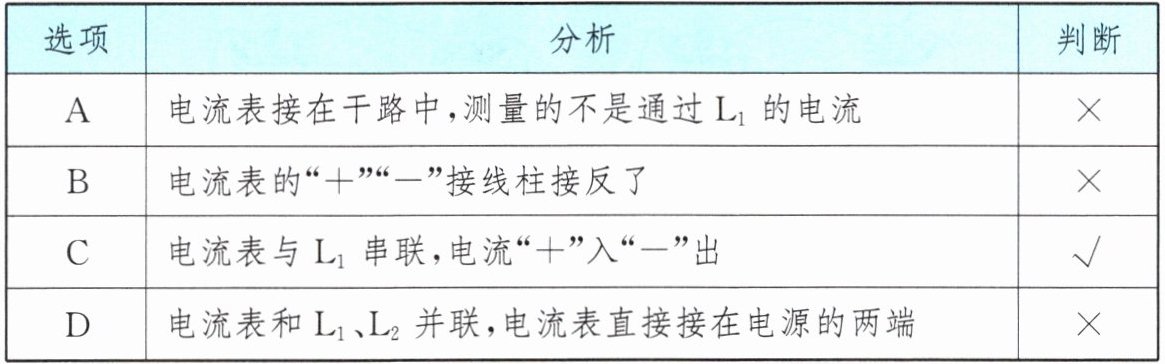

【解析】对各选项分析如下：A选项中电流表接在干路，测量的是干路总电流，不是$\mathrm{L}_1$的电流；B选项中电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流；C选项中电流表与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流；D选项不符合要求，因此答案为C。
【答案】C
【知识点】电流表的正确使用
【点评】本题考查电流表的使用方法，核心是掌握电流表需与被测用电器串联的规则，属于电学基础题，需熟练掌握电流表的连接要求。
【难度系数】0.7
