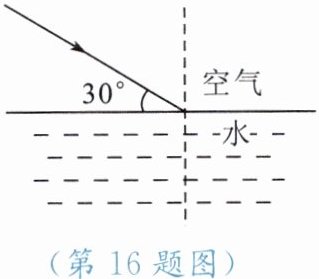

16. 如图所示，一束光线斜射到平静的水面上，同时发生反射和折射，则反射光线与入射光线的夹角为
120
°，折射光线与法线的夹角 小于
（选填“大于”“小于”或“等于”）入射角。答案
16. 120 小于
17. 小明乘坐公交车去学校时，看到车窗外的树木在向后运动，小明这是以
（第16题图）
自己
（选填“自己”或“地面”）为参照物作出的判断。若从家到学校的路程是4 km，乘车时间为0.1 h，则公交车的平均速度为40
km/h。（第16题图）
答案
17. 自己 40
18. 体检时，医生让小华观察前方平面镜中的视力表来检测视力，视力表在小华的后方，她在镜中看到的是视力表的一个
正
立、等大的虚像。小华为了看清平面镜中视力表下面几排字母的像，她向平面镜走去。在她走向平面镜的过程中，她所看到字母的像将不变
（选填“变大”“变小”或“不变”），她与字母的像的距离将变小
（选填“变大”“变小”或“不变”）。检测后，医生发现小华眼睛近视，她需配戴凹
透镜矫正视力。答案
18. 正 不变 变小 凹

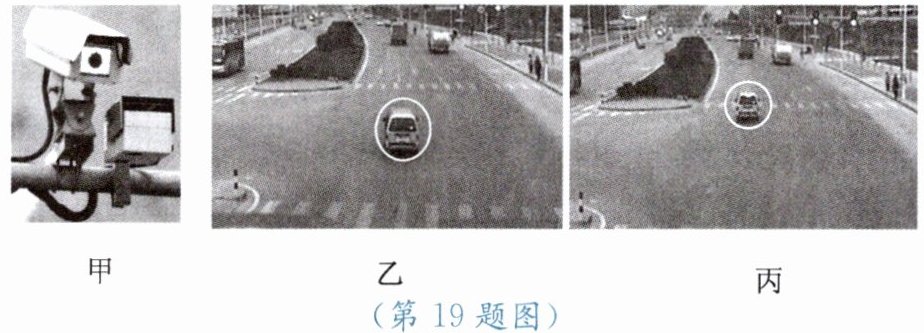

19. 如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个
（第19题图）
$s/\mathrm{m}\uparrow$
凸
透镜，它的工作原理与照相机
（选填“照相机”“投影仪”或“放大镜”）相似。如图乙和丙是一辆汽车经过路口时被先后拍下的两张照片，由图可以看出汽车是逐渐远离
（选填“靠近”或“远离”）摄像头。（第19题图）
$s/\mathrm{m}\uparrow$
答案
19. 凸 照相机 远离

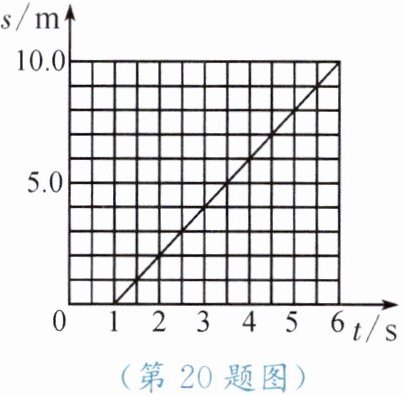

20. 小华根据实验记录数据，描绘出玩具小车通过的路程随时间变化的关系图像。由图可知：计时
1
s后小车开始运动，小车做的是匀速直线
（选填“匀速直线”或“变速直线”）运动，1～5 s小车通过的路程是8
m，速度是2
m/s。若保持原来的运动规律不变，小车再运动10 s通过的路程为20 m
。答案
20. 1 匀速直线 8 2 20 m
三、解答题(共50分)
(第20题图)

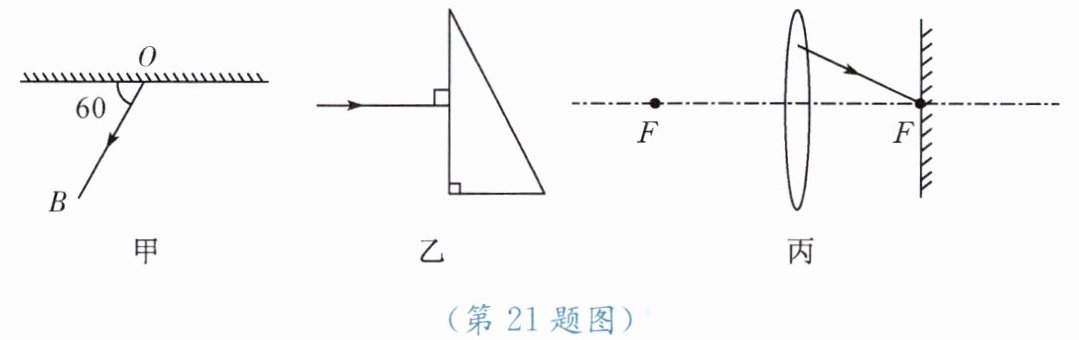

21. (6分)(1) 如图所示,请在图甲中画出OB的入射光线,并标出反射角的度数。
(2) 如图乙所示,一束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径。
(3) 完成如图丙所示的光路图,平面镜位于焦点上。
(第21题图)
(第22题图)
(第20题图)
21. (6分)(1) 如图所示,请在图甲中画出OB的入射光线,并标出反射角的度数。
(2) 如图乙所示,一束光线垂直射向玻璃棱镜,请在图中画出光通过三棱镜的大致路径。
(3) 完成如图丙所示的光路图,平面镜位于焦点上。
(第21题图)
(第22题图)
答案
21. (1)(2)略 (3)见

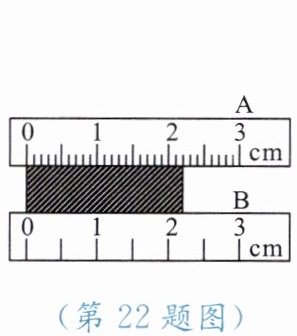

22.（3分）如图所示，用A、B两刻度尺测同一木块的边长，就分度值而言，
A
尺更精密些；就使用方法而言，B
尺不正确。正确使用的刻度尺的读数为2.20
cm。答案
22. A B 2.20
