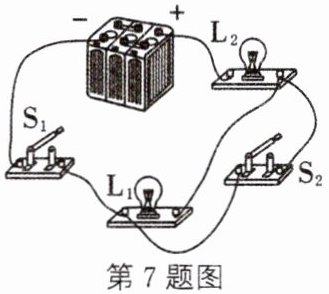

7（易错题）小红在做实验时，先连成如图所示的电路，然后闭合开关$S_1$，再闭合开关$S_2$，小红看到的现象是（）

A.两盏灯开始都亮，后来$L_1$不亮
B.两盏灯一直亮
C.两盏灯一直都不亮
D.两盏灯开始都亮，后来$L_2$不亮

7.A
当只闭合S₁时,两灯泡串联,两灯开始都发光,当再闭合S₂时,灯L₁被短路,只有灯L₂发光。

【分析】
要判断开关闭合后的电路现象，需分两步分析电流路径：①只闭合S₁、断开S₂时，电流依次经过L₂、L₁、S₁，形成串联电路，两灯都工作；②再闭合S₂时，开关S₂的导线并联在L₁两端，L₁被短路，电流不再经过L₁，仅通过S₂、L₂、S₁形成通路，因此L₁熄灭，L₂仍发光。
【解析】
当只闭合开关S₁，断开S₂时，电流路径为：电源正极→L₂→L₁→S₁→电源负极，L₁与L₂串联，两灯均发光；当再闭合开关S₂时，开关S₂与L₁并联，L₁被短路，电流路径变为：电源正极→L₂→S₂→S₁→电源负极，此时只有L₂接入电路发光，L₁不发光。因此现象是两盏灯开始都亮，后来L₁不亮。
【答案】
A
【知识点】
电路串联、短路现象
【点评】
本题考查电路动态分析，关键是判断开关闭合后是否形成用电器短路，需理清电流路径，避免混淆电路连接方式，属于易错题，需注意短路对用电器的影响。
【难度系数】
0.4

8 如图所示的电路,闭合开关S后,会产生的现象是 （）

A.$L_1$、$L_2$都亮
B.$L_2$亮,$L_1$不亮
C.电源被烧坏
D.两灯全被烧坏

8.C

【分析】要判断闭合开关后的电路现象，需先分析电路连接情况：开关S闭合后，导线会直接连通电源的正负极，形成电源短路，此时电流不经过用电器，直接从电源正极回到负极，短路会导致电流过大，损坏电源，而灯泡因无电流通过不会发光。
【解析】当开关S闭合时，电流路径为：电源正极→开关S→电源负极，该路径没有经过用电器L₁、L₂，属于电源短路。电源短路时电路中电流极大，会烧坏电源；L₁和L₂所在支路被短路，无电流通过，因此两灯均不发光。所以产生的现象是电源被烧坏，对应选项C。
【答案】C
【知识点】电源短路；电路故障分析
【点评】本题考查电路短路的判断，核心是识别开关闭合后是否形成电源短路，需牢记电源短路的危害，属于电路基础题型。
【难度系数】0.3

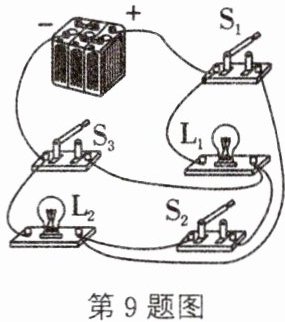

9 如图所示电路中：
（1）若使$\mathrm{L}_1$、$\mathrm{L}_2$串联，则应只闭合开关。
（2）若使$\mathrm{L}_1$、$\mathrm{L}_2$并联，则应只闭合开关。
（3）若只闭合$\mathrm{S}_3$而断开$\mathrm{S}_1$、$\mathrm{S}_2$，则灯亮。
（4）若闭合$\mathrm{S}_1$、$\mathrm{S}_2$而断开$\mathrm{S}_3$，则灯亮。
（5）同时闭合开关，电源短路，这是不允许的。

9.（1）S₂ （2）S₁、S₃ （3）L₁ （4）L₂ （5）S₁、S₂、S₃

【分析】
要解决这道题，需根据电流的流向判断电路的连接状态：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径，各用电器可独立工作；电源短路是电源两极直接被导线连通，会损坏电源，属于不允许的电路状态。结合各开关闭合/断开时的电流路径，逐个分析问题即可。
【解析】
（1）若使$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流需只有一条路径，依次经过$\mathrm{L}_1$和$\mathrm{L}_2$，因此应只闭合开关$\mathrm{S}_2$，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{S}_2$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极，形成串联通路。
（2）若使$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流需有两条独立路径，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，因此应闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，此时电流分为两支：一支经$\mathrm{L}_1$，另一支经$\mathrm{L}_2$，形成并联通路。
（3）若只闭合$\mathrm{S}_3$而断开$\mathrm{S}_1$、$\mathrm{S}_2$，只有$\mathrm{L}_1$所在的支路导通，$\mathrm{L}_2$所在支路断开，因此灯$\mathrm{L}_1$亮。
（4）若闭合$\mathrm{S}_1$、$\mathrm{S}_2$而断开$\mathrm{S}_3$，只有$\mathrm{L}_2$所在的支路导通，$\mathrm{L}_1$所在支路断开，因此灯$\mathrm{L}_2$亮。
（5）若同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，电源两极会被导线直接连通，形成电源短路，会损坏电源，这是不允许的。
【答案】
（1）$\mathrm{S}_2$；（2）$\mathrm{S}_1$、$\mathrm{S}_3$；（3）$\mathrm{L}_1$；（4）$\mathrm{L}_2$；（5）$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$
【知识点】
串联电路、并联电路、电路短路
【点评】
本题考查基础电路的连接方式判断，核心是理清不同开关状态下的电流路径，区分串联、并联电路的特点，以及短路的危害，属于电路入门的典型题目。
【难度系数】
0.3

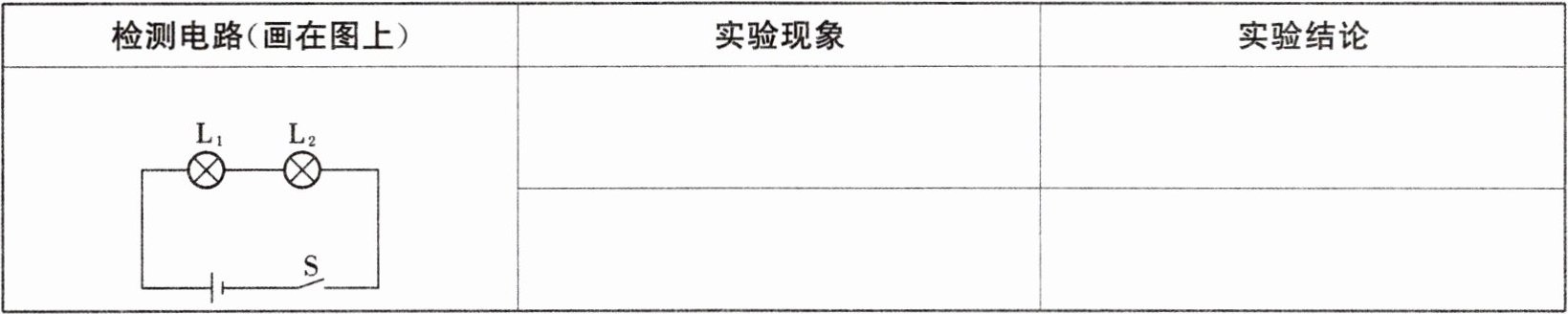

10 如表格中的电路图所示，闭合开关S后，发现两灯均不亮，其中一个灯损坏，现提供一根导线，请你用这根导线对电路进行检测，并完成下表。

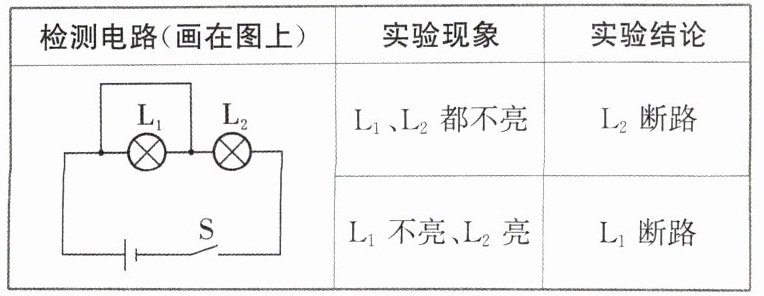

10. 如表所示：
| 检测电路(画在图上) | 实验现象 | 实验结论 |
| ---- | ---- | ---- |
| | L₁、L₂都不亮 | L₂断路 |
| | L₁不亮、L₂亮 | L₁断路 |

【分析】
本题是检测串联电路的断路故障，闭合开关后两灯均不亮，说明串联电路存在断路（串联电路中一处断开则整个电路无电流，灯都不亮）。检测方法为用导线并联在某一灯泡两端，若被并联的灯泡断路，导线接入后电路接通，另一灯泡发光；若被并联的灯泡未断路，电路仍断开，两灯都不发光。通过观察灯泡的发光情况，即可判断断路的位置。
【解析】
1. 闭合开关后两灯均不亮，说明电路为断路故障（若为短路故障，至少有一个灯泡会发光，不符合题意）。
2. 将导线并联在L₁两端：
若L₂断路：此时导线并联L₁后，整个电路仍处于断路状态，因此实验现象为L₁、L₂都不亮，对应结论为L₂断路；
若L₁断路：此时导线并联L₁后，电路形成通路，电流通过L₂，因此实验现象为L₁不亮、L₂亮，对应结论为L₁断路。
【答案】
| 检测电路(画在图上) | 实验现象 | 实验结论 |
| ---- | ---- | ---- |
| | L₁、L₂都不亮 | L₂断路 |
| | L₁不亮、L₂亮 | L₁断路 |
【知识点】
串联电路故障、电路检测
【点评】
本题考查串联电路断路故障的检测，利用导线短路法判断断路位置，是初中物理电路故障分析的基础题型，需掌握串联电路的特点。
【难度系数】
0.5

11 [2025 沭阳期中]如图所示的电路，在下列情况下，正确的是 （）

A.当$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，$\mathrm{L}_1$、$\mathrm{L}_3$并联，$\mathrm{L}_2$断路
B.当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$都亮且并联
C.当$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合时，$\mathrm{L}_2$、$\mathrm{L}_3$串联，$\mathrm{L}_1$断路
D.当$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$短路

11. B
【解析】当S₁、S₂都断开时,电流只有一条路径,依次流过三只灯泡,所以L₁、L₂、L₃是串联的,故A错误;
当S₁、S₂都闭合时,电流有三条路径,从电源正极流出,分别通过三只灯泡,最后再汇合回到电源负极,所以L₁、L₂、L₃是并联的,故B正确;
当S₁断开,S₂闭合时,L₁、L₂被短路,电流只有一条路径,是灯L₃的简单电路,故C错误;
当S₁闭合,S₂断开时,L₂、L₃被短路,电流只有一条路径,是灯L₁的简单电路,故D错误。

【分析】要判断开关不同状态下电路的连接方式，需从电源正极出发，逐一分析电流的路径：若电流只有一条路径则为串联，有多条独立路径则为并联；若电流不经过用电器直接回到负极则为短路。逐个验证每个选项对应的开关状态下的电路情况，判断选项描述是否正确。
【解析】
1. 当$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，电流路径为：电源正极$\to \mathrm{L}_1 \to \mathrm{L}_2 \to \mathrm{L}_3 \to$电源负极，仅一条电流路径，因此$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$串联，故A选项错误；
2. 当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流从电源正极流出后分为三条独立路径：①$\to \mathrm{L}_1 \to$电源负极；②$\to \mathrm{L}_2 \to \mathrm{S}_1 \to$电源负极；③$\to \mathrm{S}_2 \to \mathrm{L}_3 \to$电源负极，三条路径互不影响，因此$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联，均发光，故B选项正确；
3. 当$\mathrm{S}_1$断开，$\mathrm{S}_2$闭合时，电流路径为：电源正极$\to \mathrm{S}_2 \to \mathrm{L}_3 \to$电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$被短路，仅$\mathrm{L}_3$接入电路，故C选项错误；
4. 当$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，电流路径为：电源正极$\to \mathrm{L}_1 \to \mathrm{S}_1 \to$电源负极，$\mathrm{L}_2$、$\mathrm{L}_3$被短路，仅$\mathrm{L}_1$接入电路，故D选项错误。
【答案】B
【知识点】电路串并联判断；短路与断路
【点评】本题考查开关对电路连接方式的影响，属于电路基础题型，需准确分析不同开关状态下的电流路径，区分串并联电路与短路现象，难度适中。
【难度系数】0.5
