17. 如图所示为家用冰箱的电路简图,灯泡安装在冷藏室中。下列相关判断不正确的是 (
C
)
A.灯泡和压缩机并联
B.灯泡工作时的电压为220 V
C.冰箱门打开时,门控开关断开
D.当冰箱内温度较低时,温控开关断开

答案

$ C $
18. 如图所示电路,开关闭合后,下列对电路状况的判断中正确的是 (
D
)
A.小灯泡正常发光
B.电流表正常工作
C.电流表指针指向零刻度线左侧
D.电流表指针指向最大刻度线右侧

答案

$ D $

解析

解：由图可知，电流表直接接在电源正负极之间，造成电源短路。短路时电路中电流极大，会超过电流表量程，导致电流表指针指向最大刻度线右侧。
D

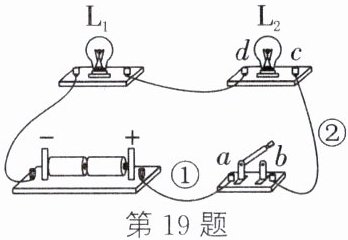

19. (2023·盐城)在如图所示的电路中,闭合开关,灯泡都不发光。为了寻找灯泡不亮的原因,将一根完好的导线一端固定在电源正极,另一端依次接触a、b、c、d四个接线柱,发现只有与d接线柱接触时灯泡$L_{1}$才发光。若电路中只有一处断路,则位置可能是 (
D
)

A.导线①
B.开关
C.导线②
D.灯泡$L_{2}$

答案

$ D $

解析

解：当导线另一端接触d接线柱时，L₁发光，说明此时L₁所在电路接通。
接触a、b、c时灯不亮，排除导线①、开关、导线②断路（若这些位置断路，接触d时电路仍不接通）。
只有L₂断路时，接触d接线柱可绕过L₂，使L₁与电源构成通路而发光。
结论：断路位置可能是D.灯泡L₂。
答案：D
20. 电动自行车具有轻便、节能、环保等特点,只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了。车钥匙的作用相当于电路中的
开关
,给电动车充电时,蓄电池相当于电路中的
用电器
,将电能转化为
化学能
储存起来。

答案

开关 用电器 化学能
21. 将两盏相同的灯$L_{1}和L_{2}$串联或并联后,直接接在电压为6 V的电源上,两盏灯都发光。请根据下列操作及观察到的现象,判断灯$L_{1}$、$L_{2}$的连接方式,并填入表格中。

答案

并联 串联 串联 并联

解析

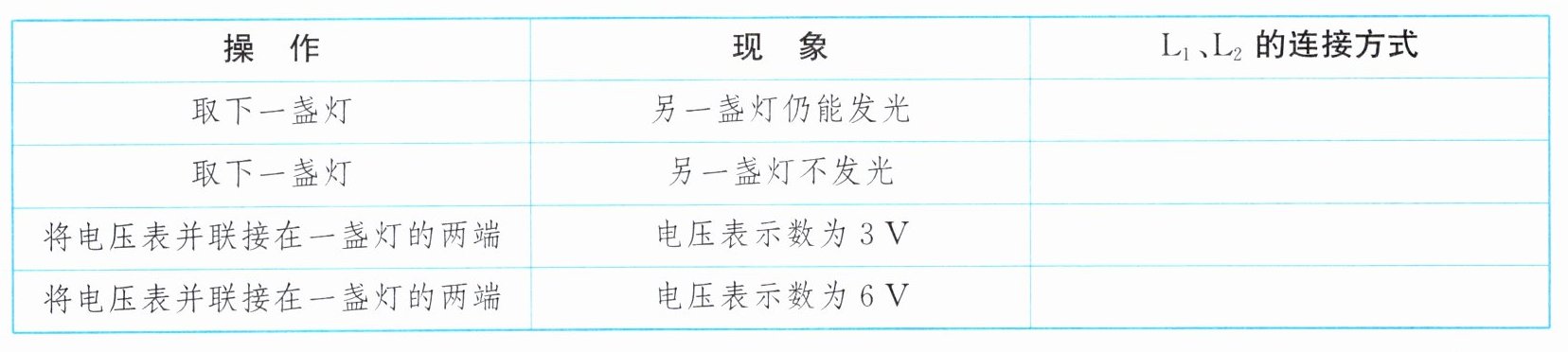

|操作|现象|$L_{1}$、$L_{2}$的连接方式|
|----|----|----|
|取下一盏灯|另一盏灯仍能发光|并联|
|取下一盏灯|另一盏灯不发光|串联|
|将电压表并联接在一盏灯的两端|电压表示数为3 V|串联|
|将电压表并联接在一盏灯的两端|电压表示数为6 V|并联|
22. 如图所示,电路中要使灯$L_{1}和L_{2}$并联,应闭合开关
$ S_{1} $、$ S_{3} $
；要使灯$L_{1}和L_{2}$串联,应闭合开关
$ S_{2} $
；为了防止电路出现短路,不能同时闭合开关
$ S_{1} $、$ S_{2} $
。

答案

$ S_{1} $、$ S_{3} $ $ S_{2} $ $ S_{1} $、$ S_{2} $

解析

要使灯$L_{1}$和$L_{2}$并联，应闭合开关$S_{1}$、$S_{3}$；要使灯$L_{1}$和$L_{2}$串联，应闭合开关$S_{2}$；为了防止电路出现短路，不能同时闭合开关$S_{1}$、$S_{2}$。
答案：$S_{1}$、$S_{3}$；$S_{2}$；$S_{1}$、$S_{2}$
23. 如图所示的电路中,若要使$L_{1}$、$L_{2}$并联,则甲为
电流
表,乙为
电压
表,丙为
电流
表。

答案

电流 电压 电流

解析

要使$L_{1}$、$L_{2}$并联，电流需分别流经两灯后汇合。甲表与$L_{1}$串联，应为电流表；乙表串联在干路中，应为电流表；丙表并联在$L_{2}$两端，应为电压表。
电流；电压；电流

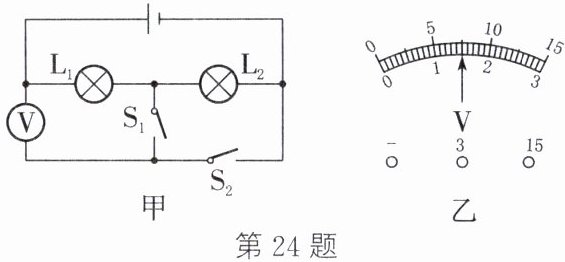

24. 如图甲所示的电路电源电压恒定,当闭合$S_{1}$、断开$S_{2}$时,灯$L_{1}与L_{2}$
串联
,电压表测量的是
灯$ L_{1} $
两端的电压；若闭合$S_{1}$、断开$S_{2}与闭合S_{2}$、断开$S_{1}$时的电压表指针偏转角度相同(如图乙),则闭合$S_{1}$、断开$S_{2}时灯L_{2}$两端的电压为
6
V；若同时闭合$S_{1}$、$S_{2}$,则电压表示数为
7.5
V。

答案

串联 灯 $ L_{1} $ $ 6 $ $ 7.5 $
