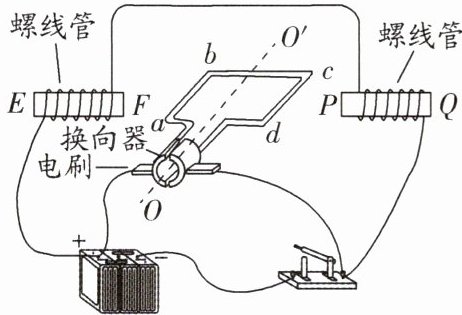

7. 图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，OO'为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则(
A.螺线管F端为N极，P端为N极
B.螺线管F端为S极、P端为S极
C.若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D.若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
C
)A.螺线管F端为N极，P端为N极
B.螺线管F端为S极、P端为S极
C.若将电源的正负极对调，从O点沿转轴观察，线圈仍顺时针转动
D.若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
答案
7.C 解析:A.由题图可知,电流从螺线管 $EF$ 的左端流入,根据安培定则可知,E端为 N极,F端为 S极,故 A错误;B.由题图可知,电流从螺线管 $PQ$ 的左端流入,根据安培定则可知,Q端为 S极,P端为 N极,故 B错误;CD.由题意知,闭合开关,此时从 $O$ 点沿转轴观察,线圈顺时针转动;线圈受力转动的方向与磁场方向和电流方向有关,若将电源的正负极对调,则螺线管中电流方向与原来反向,根据安培定则可知,螺线管的磁极改变,且电动机线圈中的电流方向与原来相反,则线圈受到磁场力的方向不会发生改变,即从 $O$ 点沿转轴观察,线圈仍顺时针转动,故 C正确,D错误.故选 C.
8. 一条形磁体附近有一个小磁针，小磁针静止时的指向如图1所示。请在图1中标出小磁针的N极；若此条形磁体断成两部分，把小磁针放在其中一部分旁，如图2所示，则小磁针将
顺时针
(填“顺时针”或“逆时针”)转动。答案
8.如图所示 顺时针

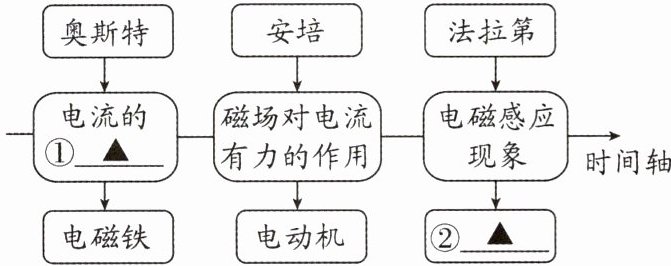

9. 回归教材概念(2025·苏州中考)以下是《电磁转换》的相关知识结构图，请你补充完整。
①
①
磁效应
②发电机
答案
9.①磁效应 ②发电机 解析:①奥斯特发现通电导体周围存在磁场,把这种现象叫作电流的磁效应.②法拉第发现在闭合回路中,导体切割磁感线会产生感应电流,把这种现象叫作电磁感应现象,并利用此原理发明了发电机.
解析
①磁效应 ②发电机
10. 如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是
N
极。闭合开关，用手轻推一下线圈，若只将电源的正负极互换，则线圈转动方向会与原来的转动方向相同
（填“相同”或“相反”）。请你采取一个措施减小线圈的转速：在电磁铁旁边串联一个电阻(合理即可)
。答案
10.N 相同 在电磁铁旁边串联一个电阻(合理即可)
解析:由题图可知,电流是从电磁铁的上端流入,下端流出,根据安培定则可知,电磁铁的上端是 N极;闭合开关,用手轻推一下线圈,通电的线圈在磁场中由于受到磁场力的作用会持续转动,这就是简易的电动机的原理;若只将电源的正负极互换,则电流的方向发生改变,磁场的方向也发生了改变,则线圈受到的磁场力的方向不改变,线圈转动方向会与原来的转动方向相同.减小线圈的转速可以通过减小通过电路的电流,电路中可以串联一个电阻.
解析:由题图可知,电流是从电磁铁的上端流入,下端流出,根据安培定则可知,电磁铁的上端是 N极;闭合开关,用手轻推一下线圈,通电的线圈在磁场中由于受到磁场力的作用会持续转动,这就是简易的电动机的原理;若只将电源的正负极互换,则电流的方向发生改变,磁场的方向也发生了改变,则线圈受到的磁场力的方向不改变,线圈转动方向会与原来的转动方向相同.减小线圈的转速可以通过减小通过电路的电流,电路中可以串联一个电阻.
11. (2025·扬州中考)在研究电磁感应现象活动中。
(1)摇动发电机模型的手柄，灯泡发光，是因为线圈在

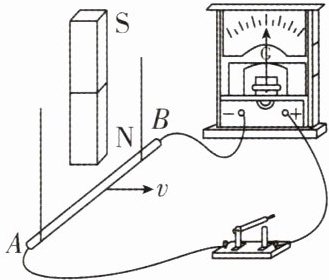

(2)如图，导体AB静止，闭合开关，灵敏电流计指针
(1)摇动发电机模型的手柄，灯泡发光，是因为线圈在
磁场
中转动，产生感应电流，把机械
能转化为电能。(2)如图，导体AB静止，闭合开关，灵敏电流计指针
不偏转
；再让导体AB水平向右运动，灵敏电流计指针偏转
(填“偏转”或“不偏转”)。答案
11.(1)磁场 机械 (2)不偏转 偏转
解析:(1)发电机模型中,线圈在磁场中转动,切割磁感线产生感应电流.转动手柄时,机械能转化为电能,所以是把机械能转化为电能.
(2)电磁感应现象中,闭合回路的部分导体在磁场中做切割磁感线运动才会产生感应电流.导体静止时,无电流产生,指针不偏转.导体 $AB$ 水平向右运动,此时导体做切割磁感线运动产生感应电流,指针偏转.
解析:(1)发电机模型中,线圈在磁场中转动,切割磁感线产生感应电流.转动手柄时,机械能转化为电能,所以是把机械能转化为电能.
(2)电磁感应现象中,闭合回路的部分导体在磁场中做切割磁感线运动才会产生感应电流.导体静止时,无电流产生,指针不偏转.导体 $AB$ 水平向右运动,此时导体做切割磁感线运动产生感应电流,指针偏转.
12. （8分）（2024·眉山中考）探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止，如图所示。
（1）标出B点的电流方向。
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
（1）标出B点的电流方向。
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
答案
12.如图所示
解析:铁钉 $A$ 端为 N极,由安培定则得,电流从螺线管左端流入,右端流出,则 $B$ 点的电流方向向上,铁钉右端为 S极,根据磁极间的相互作用规律可知,小磁针左端为 N极,右端为 S极.

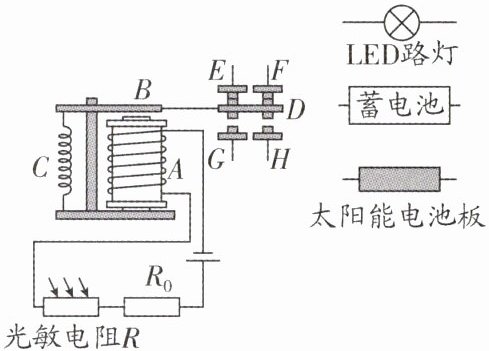

13. 新素材创新装置（8分）科技改变生活。如图是一款街道路灯采用电磁继电器实现自动化智能控制的电路，其中R₀为保护电阻。请你用笔画线代替导线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉），达到白天因光敏电阻阻值变小而灯熄，夜晚因光敏电阻阻值变大而灯亮的效果。
答案
13.见解析图 解析:白天光敏电阻阻值变小,由欧姆定律可知,控制电路中电流变大,电磁铁吸引住衔铁,动触点 $D$ 与静触点 $G$、$H$ 接触;要使 LED 路灯熄灭,则 $H$ 接蓄电池,$G$ 接太阳能电池板,此时太阳能电池板给蓄电池充电.夜晚光敏电阻阻值变大,由欧姆定律可知,控制电路中电流变小,电磁铁吸引不住衔铁,衔铁向上弹起,动触点 $D$ 与静触点 $E$、$F$ 接触;要使 LED 路灯亮,则 $E$ 接路灯,$F$ 接蓄电池,此时蓄电池对 LED 路灯供电.则设计电路图如下(接连方式不唯一).
