2025年学习与评价江苏教育出版社九年级物理上册苏科版第46页答案

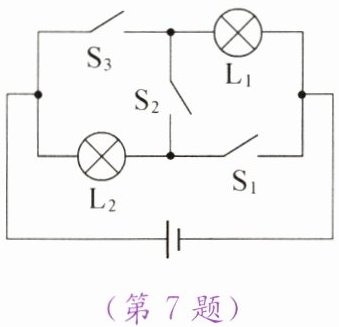

7. 如图所示的电路中,若只闭合开关$\mathrm{S}_{2}$,则灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的连接方式是______;若闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开开关$\mathrm{S}_{2}$,则灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的连接方式是______;若同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,则将会发生______现象。

答案

串联
; 并联
; 电源短路

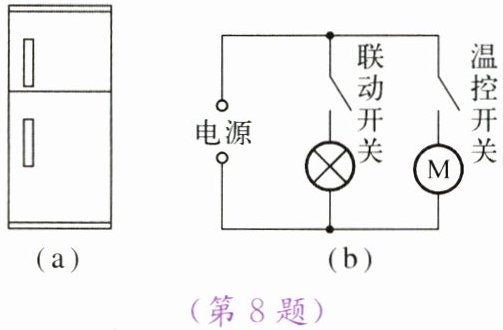

8. 如图所示是家用冰箱及其简化电路。冰箱所用的电源是________（选填“交流”或“直流”）电源。冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，它们组成了________（选填“串联”或“并联”）电路。当冰箱门关闭后，联动开关处于________（选填“断开”或“闭合”）状态。

答案

交流
; 并联
; 断开

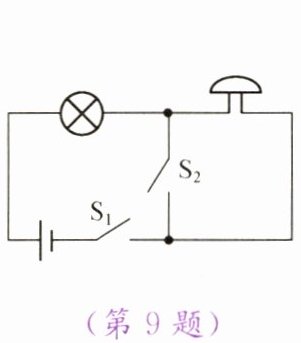

9. 如图所示是一种声光报警器的电路图,当开关________时,灯亮、铃不响;当开关________时,灯亮同时铃响。

答案


S₁闭合、S₂断开
; S₁、S₂闭合
;

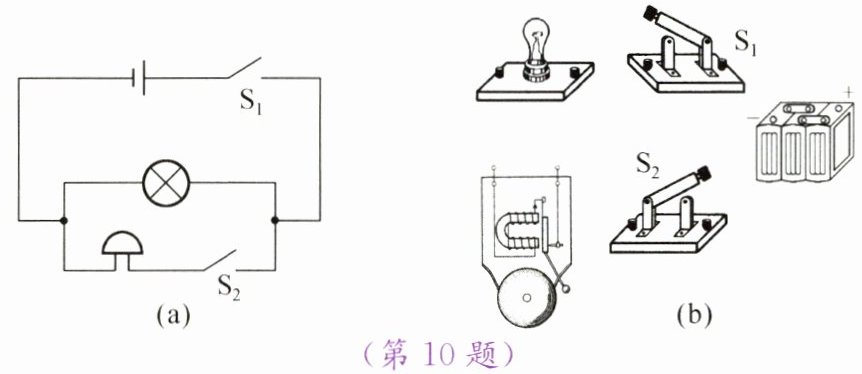

10. 按照图(a)所示的电路图，将图(b)中的各元件用笔画线代替导线连接起来。

答案

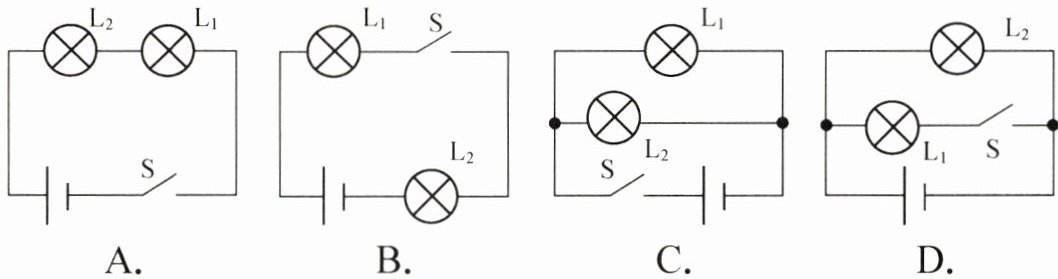

11. 如图所示,开关S能控制两个灯泡,且其中一个灯泡的灯丝断了也不影响另一个灯泡工作的电路是
( )

答案

C

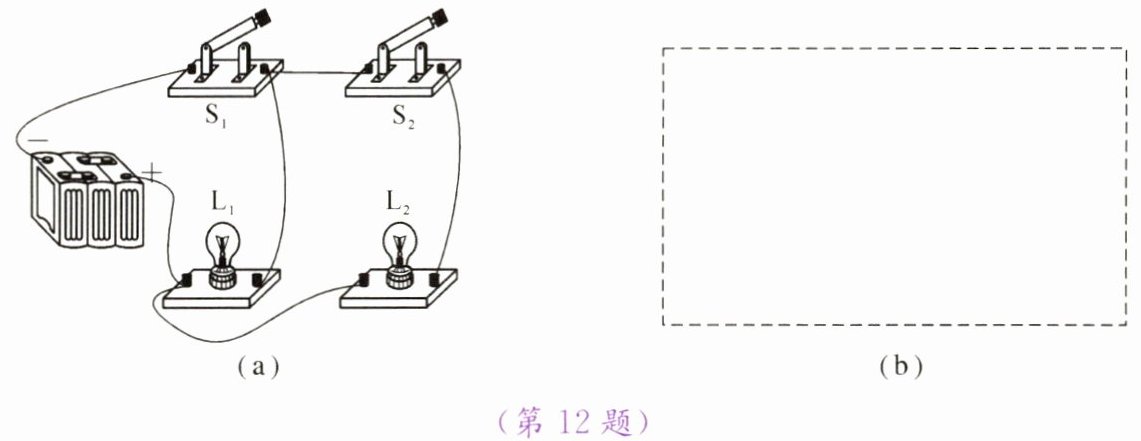

12. 试根据如图(a)所示的实物电路,在图(b)虚线框内画出电路图。

(第12题)

答案
