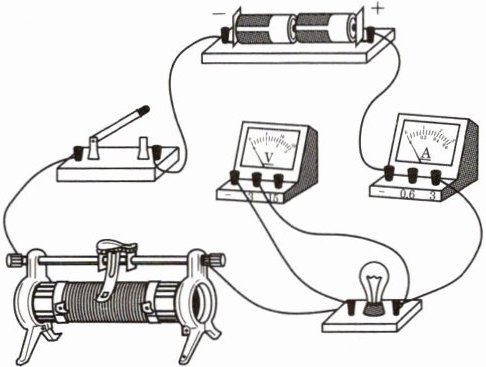

1. 一只小灯泡上标着“$ 2.2 V \ 0.25 A $”字样,表明这只小灯泡正常工作时的电阻是 $ 8.8 \Omega $。如图是一位同学为检验小灯泡的标称电阻是否准确而连接的实验电路。他的连接有三个错误,请你指出这三个错误分别错在哪里。

电流表选择了大量程;电流表正负极接线柱接反了;滑动变阻器同时接了上面两个接线柱。

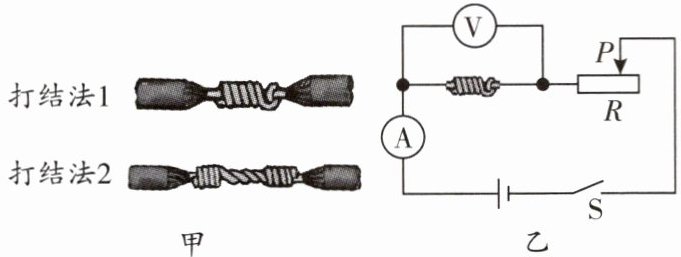

2. 家里装修时,小明发现电工师傅总是在导线与导线连接的位置打一个漂亮的结(如图甲所示)。于是小明想比较这两种打结法的电阻大小。

(1)小明首先想到要用“伏安法”测量打结处的电阻,但连接好如图乙所示的电路(电路没有连接故障),闭合开关后发现无论怎样调节滑动变阻器的滑片,________(选填“电流”或“电压”)表的指针都没有明显偏转,这是因为接头处的电阻都________(选填“很小”或“很大”)造成的。

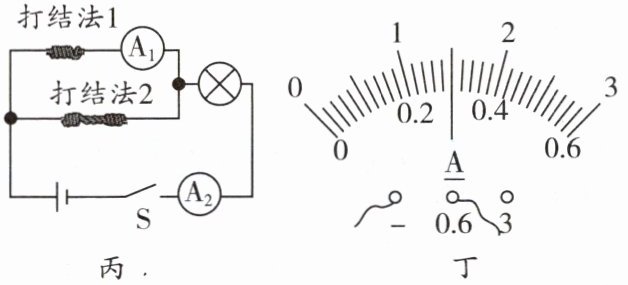

(2)聪明的小明短暂思考之后,又设计了如图丙所示的电路,顺利比较出了两种打结方法的电阻大小。

① 图丙中小灯泡可以起到________的作用。
② 电流表 $ A_1 $ 的示数为 $ 0.18 A $,电流表 $ A_2 $ 的示数如图丁所示,则电流表 $ A_2 $ 的示数为________ $ A $。
③ 根据电流与电阻的关系可得出结论：打结法________(选填“1”或“2”)的电阻更小。

(1)电压 很小
(2)①保护电路 ②0.3 ③1

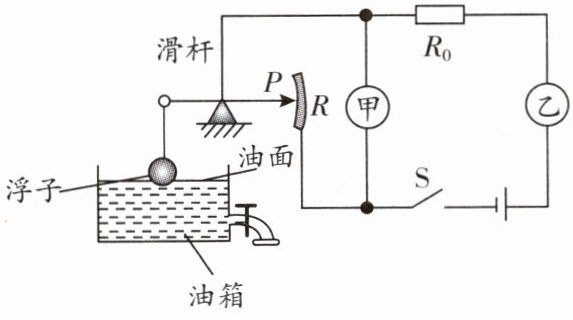

3. 如图所示是一种测定油箱内油量的装置,其中 $ R $ 是滑动变阻器的电阻片,甲和乙为电流表和电压表中的一种电表,现选用乙改装成油量表,已知 $ R_0 = 10 \Omega $,电源电压恒定为 $ 6 V $。
(1)乙表是电流表还是电压表？
(2)当油箱装满油时 $ R $ 的阻值为 $ 5 \Omega $,此时电路中的电流为多少？
(3)用掉部分油后,甲表示数显示为 $ 5 V $,则此时 $ R $ 接入电路的电阻为多少？

(1)由电路图可知,甲表与用电器并联,乙表串联在电路中,则甲表是电压表,乙表是电流表。
(2)当油箱装满油时R的阻值为5Ω,此时电路中电阻为: $ R_{总}=R+R_{0}=5\ \Omega +10\ \Omega =15\ \Omega $ 此时电路中的电流为:$ I=\frac{U}{R_{总}}=\frac{6\ V}{15\ \Omega }=0.4\ A $
(3)甲表测量R的电压,用掉部分油后,甲表示数显示为5V,此时$ R_{0} $两端的电压为:$ U_{0}=U-U_{R}=6\ V-5\ V=1\ V $ 此时电路中的电流为:$ I'=\frac{U_{0}}{R_{0}}=\frac{1\ V}{10\ \Omega }=0.1\ A $ 由欧姆定律得,R接入电路的电阻为:$ R=\frac{U_{R}}{I'}=\frac{5\ V}{0.1\ A}=50\ \Omega $
