2025年基础训练大象出版社九年级物理全一册北师大版第40页答案
请同学们预习本节课教材内容,完成下表。
|本节要点|预习导航|
|串联和并联|①电路的连接方式分为
串联
和
并联
两种。
②
串
联电路：电路中的用电器依次连接起来,电流流经第一个用电器后又依次流经其他的用电器。
③串联电路中,只要有某一处断开,整个电路就成为
断
路。
④
并
联电路：电路中的用电器并列地连接在电路中的两点之间。这两点分别与电源正、负极连接的部分电路称为
干路
,这两点之间经过每一个用电器的部分电路称为
支路
。
⑤并联电路中任意一个支路的某一处断开,其他支路的用电器
仍可以
(填“仍可以”或“不可以”)正常工作。教室中的电灯是
并
联的。|

答案

①串联；并联；
②串；
③断；
④并；干路；支路；
⑤仍可以；并

解析

1. 根据电路连接的基本知识，电路的连接方式分为串联和并联两种。
2. 串联电路的定义是用电器依次连接，电流流经第一个用电器后又依次流经其他的用电器。
3. 串联电路的特点是只要有某一处断开，整个电路就成为断路。
4. 并联电路的定义是用电器并列地连接在电路中的两点之间，这两点分别与电源正、负极连接的部分电路称为干路，这两点之间经过每一个用电器的部分电路称为支路。
5. 并联电路的特点是任意一个支路的某一处断开，其他支路的用电器仍可以正常工作，教室中的电灯是并联的。

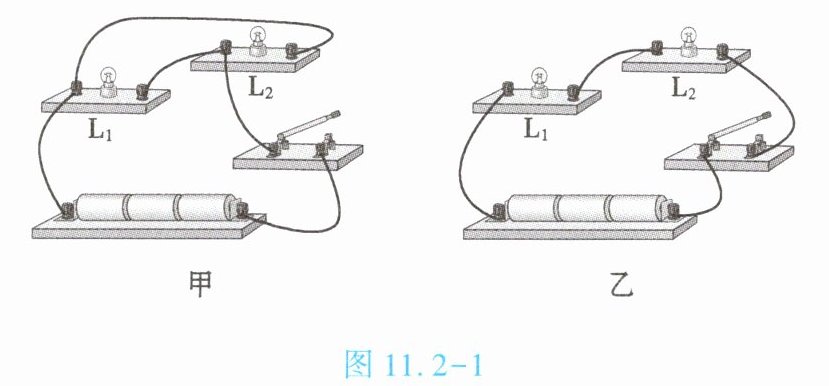

1. (★★)如图 11.2 - 1 所示,下面两种实物电路中,灯泡 $ L_1 $、$ L_2 $ 采用串联的是图
甲
,采用并联的是图
乙
。(填“甲”或“乙”)

答案

甲 乙

解析

串联电路中电流只有一条路径，各用电器依次相连；并联电路中电流有多条路径，各用电器并列连接在电路两点间。分析图甲，电流从电源正极出发，依次经过开关、L₂、L₁回到电源负极，只有一条路径，为串联；图乙中，电流从电源正极出发，经开关后分为两条支路，一条经过L₁，另一条经过L₂，然后汇合回到电源负极，有两条路径，为并联。

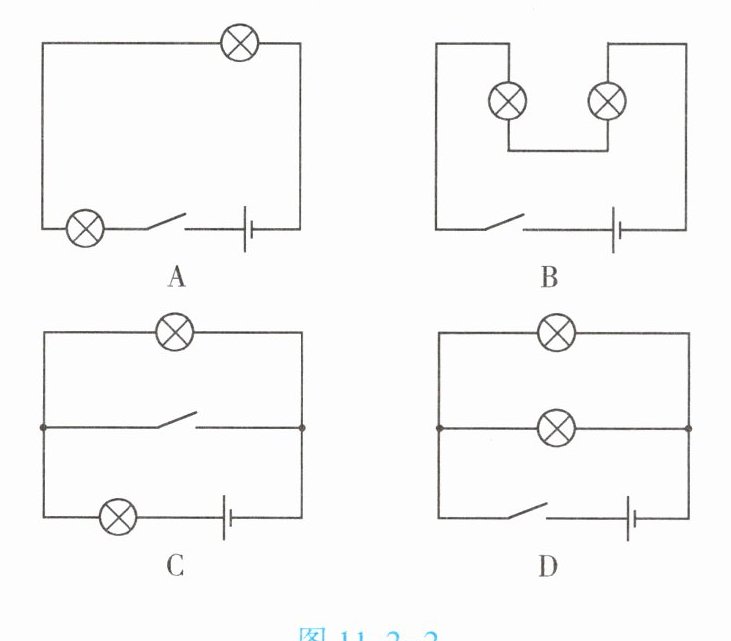

2. (★★)如图 11.2 - 2 所示,下列四个电路图中,两只灯泡是并联的是【
D
】

答案

D

解析

串联电路电流只有一条路径，各用电器顺次连接；并联电路电流有多条路径，各用电器并列连接在电源两端。A图电流依次经过两灯泡，为串联；B图电流依次经过两灯泡，为串联；C图开关闭合后，上面灯泡被短路，只有下面灯泡工作；D图两灯泡并列连接在电源两端，电流有两条路径，为并联。
3. (★★)用一个开关控制两盏灯,这两盏灯的连接方式【
C
】
A.一定是串联
B.一定是并联
C.串联和并联都可以
D.串联和并联都不可以

答案

C

解析

在串联电路中，开关可以控制整个电路，即控制所有用电器；在并联电路中，如果开关位于干路，同样可以控制整个电路，即控制所有用电器。因此，用一个开关控制两盏灯，这两盏灯可以是串联，也可以是并联（干路开关），所以串联和并联两种连接方式都可以实现一个开关控制两盏灯。
