空气开关和漏电保护器

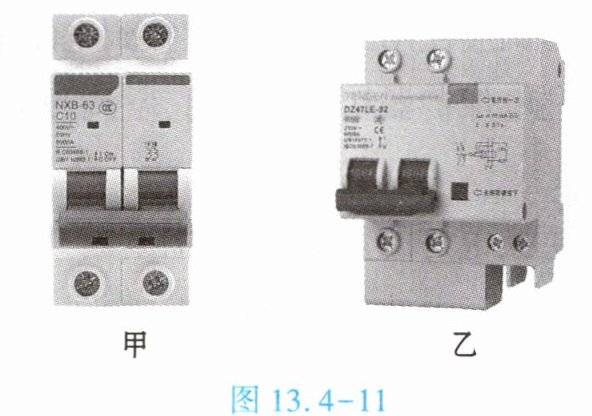

空气开关是一种常见的低压断路器(图 13.4 - 11 甲),接在家庭电路的火线上,当电路中的电流过大时,它自动断开(“跳闸”),切断电路。在排除故障后就可以合闸,不需要更换零部件。家庭常见的空气开关有 C10、C16、C25、C32、C60 和 C100 等多种规格,“C10”中的“10”表示空气开关在电流达到 10 A 时起跳,其他规格以此类推。
漏电保护器(图 13.4 - 11 乙)是防止漏电和触电的安全保护器,也是一种断路器,学名为剩余电流动作断路器。漏电保护器接火线和零线,流过漏电保护器内部火线的电流 Iₕ与零线的电流 Iₗ的差值叫作剩余电流。当电路中没有发生漏电或触电故障时,Iₕ与 Iₗ大小相等,漏电保护器内部的脱扣机构不动作；当电路中发生漏电或触电故障时,Iₕ与 Iₗ大小不相等,也即火线和零线中的电流不平衡,漏电保护器内部的脱扣机构动作,实现自动“跳闸”,切断电路。一般家用漏电保护器,在电路中出现的剩余电流达到 15~30 mA 时,可以在 0.1 s 内自动切断电路,切实保护人们的生命安全。
请根据上述材料,回答下列问题。
(1)某同学刚把电热蚊香加热器的插头插入插座,家里的空气开关立即“跳闸”。原因可能是插头内部发生了
(2)下列情形会使漏电保护器“跳闸”并切断电路的是
A. 浴霸的加热灯泡灯丝烧断
B. 零线的绝缘皮破损
C. 站在地面上的人触碰到了裸露的火线
空气开关是一种常见的低压断路器(图 13.4 - 11 甲),接在家庭电路的火线上,当电路中的电流过大时,它自动断开(“跳闸”),切断电路。在排除故障后就可以合闸,不需要更换零部件。家庭常见的空气开关有 C10、C16、C25、C32、C60 和 C100 等多种规格,“C10”中的“10”表示空气开关在电流达到 10 A 时起跳,其他规格以此类推。
漏电保护器(图 13.4 - 11 乙)是防止漏电和触电的安全保护器,也是一种断路器,学名为剩余电流动作断路器。漏电保护器接火线和零线,流过漏电保护器内部火线的电流 Iₕ与零线的电流 Iₗ的差值叫作剩余电流。当电路中没有发生漏电或触电故障时,Iₕ与 Iₗ大小相等,漏电保护器内部的脱扣机构不动作；当电路中发生漏电或触电故障时,Iₕ与 Iₗ大小不相等,也即火线和零线中的电流不平衡,漏电保护器内部的脱扣机构动作,实现自动“跳闸”,切断电路。一般家用漏电保护器,在电路中出现的剩余电流达到 15~30 mA 时,可以在 0.1 s 内自动切断电路,切实保护人们的生命安全。
请根据上述材料,回答下列问题。
(1)某同学刚把电热蚊香加热器的插头插入插座,家里的空气开关立即“跳闸”。原因可能是插头内部发生了
短路
故障,从而使干路中的电流
过大,导致空气开关自动切断电路。(2)下列情形会使漏电保护器“跳闸”并切断电路的是
C
(填字母)。A. 浴霸的加热灯泡灯丝烧断
B. 零线的绝缘皮破损
C. 站在地面上的人触碰到了裸露的火线
答案
(1)短路；电流
(2)C
(2)C
