4. (★★) 如图11 - 10所示,电源电压为 3 V且保持不变,开关S闭合后电压表的示数为 1 V,则灯$L_2$两端的电压为
1
V；若断开开关S,电压表示数将会变大
(填“变大”“变小”或“不变”)。答案
1；变大
解析
当开关S闭合时，L₁与L₂串联，电压表并联在L₂两端，测量L₂的电压，故L₂两端电压为1V。断开开关S后，电压表串联在电路中，因电压表内阻很大，电路中电流几乎为0，L₁两端电压为0，电压表测量电源电压，示数变为3V，所以示数变大。
5. (★★) 在图11 - 11所示的电路中,电源电压保持不变。灯$L_1、$$L_2$可能出现了断路故障,闭合开关S后：
(1) 若两灯均不发光,则三个电表中示数一定大于零的电表是
(2) 若两灯中有一灯不发光,则三个电表中示数一定大于零的电表是
(1) 若两灯均不发光,则三个电表中示数一定大于零的电表是
V
。(2) 若两灯中有一灯不发光,则三个电表中示数一定大于零的电表是
A、V
。答案
(1)V；(2)A、V
解析
(1)两灯均不发光，说明L1、L2均断路。此时电路中无电流，电流表A、A1示数为0；电压表V测电源电压，示数等于电源电压，一定大于零。
(2)两灯中有一灯不发光，即一灯断路、另一灯正常。若L1断路，L2正常：干路电流表A测L2电流（＞0），A1示数0，V测电源电压（＞0）；若L2断路，L1正常：干路电流表A测L1电流（＞0），A1测L1电流（＞0），V测电源电压（＞0）。综上，A和V示数一定大于零。
(2)两灯中有一灯不发光，即一灯断路、另一灯正常。若L1断路，L2正常：干路电流表A测L2电流（＞0），A1示数0，V测电源电压（＞0）；若L2断路，L1正常：干路电流表A测L1电流（＞0），A1测L1电流（＞0），V测电源电压（＞0）。综上，A和V示数一定大于零。
6. (★★) (双选) 如图11 - 12所示的电路中,闭合开关S,灯$L_1$和灯$L_2$均发光,则下列说法正确的是【
A.灯$L_1$和灯$L_2$并联
B.灯$L_1$和灯$L_2$串联
C.用电压表测出电源两端的电压,即可知道灯$L_1$和灯$L_2$两端的电压
D.通过灯$L_1$和灯$L_2$的电流一定不相等
AC
】A.灯$L_1$和灯$L_2$并联
B.灯$L_1$和灯$L_2$串联
C.用电压表测出电源两端的电压,即可知道灯$L_1$和灯$L_2$两端的电压
D.通过灯$L_1$和灯$L_2$的电流一定不相等
答案
AC
解析
判断电路连接方式：在图11-12中，电流从电源正极流出，在开关S处分成两条支路，一条支路经过灯L1，另一条支路经过灯L2，然后两条支路的电流汇合回到电源负极，所以灯L1和灯L2是并联的。
分析各选项：
选项A：由于灯L1和灯L2是并联，所以选项A正确。
选项B：因为两灯是并联不是串联，所以选项B错误。
选项C：在并联电路中，各支路两端的电压都等于电源电压，所以用电压表测出电源两端的电压，即可知道灯L1和灯L2两端的电压，选项C正确。
选项D：只有当两个灯的规格不同时，通过灯L1和灯L2的电流才不相等，如果两个灯规格相同，通过两灯的电流是相等的，所以选项D错误。
分析各选项：
选项A：由于灯L1和灯L2是并联，所以选项A正确。
选项B：因为两灯是并联不是串联，所以选项B错误。
选项C：在并联电路中，各支路两端的电压都等于电源电压，所以用电压表测出电源两端的电压，即可知道灯L1和灯L2两端的电压，选项C正确。
选项D：只有当两个灯的规格不同时，通过灯L1和灯L2的电流才不相等，如果两个灯规格相同，通过两灯的电流是相等的，所以选项D错误。

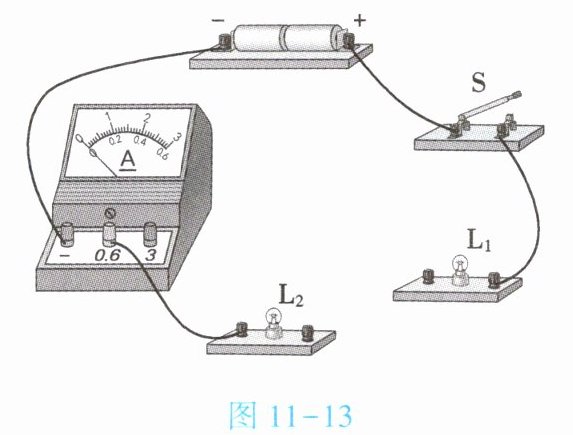

7. (★★) 如图11 - 13所示是未完成连接的实物电路,请用笔画线表示导线完成该电路的连接。要求：两灯并联,开关S同时控制两灯,电流表测量干路电流,导线不能交叉。
答案
1. 将两灯 $L_1$ 和 $L_2$ 并联：
把 $L_1$ 的一个接线柱与 $L_2$ 的一个接线柱用导线连接。
把 $L_1$ 的另一个接线柱与 $L_2$ 的另一个接线柱用导线连接。
2. 连接开关 $S$：
从电源的正极引出一根导线连接到开关 $S$ 的一个接线柱。
从开关 $S$ 的另一个接线柱引出一根导线连接到 $L_1$ 和 $L_2$ 连接点中的一个。
3. 连接电流表：
从 $L_1$ 和 $L_2$ 的另一个连接点引出一根导线连接到电流表的正接线柱。
从电流表的负接线柱引出一根导线连接回电源的负极。
这样就完成了两灯并联，开关 $S$ 同时控制两灯，电流表测量干路电流，且导线不交叉的电路连接。
把 $L_1$ 的一个接线柱与 $L_2$ 的一个接线柱用导线连接。
把 $L_1$ 的另一个接线柱与 $L_2$ 的另一个接线柱用导线连接。
2. 连接开关 $S$：
从电源的正极引出一根导线连接到开关 $S$ 的一个接线柱。
从开关 $S$ 的另一个接线柱引出一根导线连接到 $L_1$ 和 $L_2$ 连接点中的一个。
3. 连接电流表：
从 $L_1$ 和 $L_2$ 的另一个连接点引出一根导线连接到电流表的正接线柱。
从电流表的负接线柱引出一根导线连接回电源的负极。
这样就完成了两灯并联，开关 $S$ 同时控制两灯，电流表测量干路电流，且导线不交叉的电路连接。

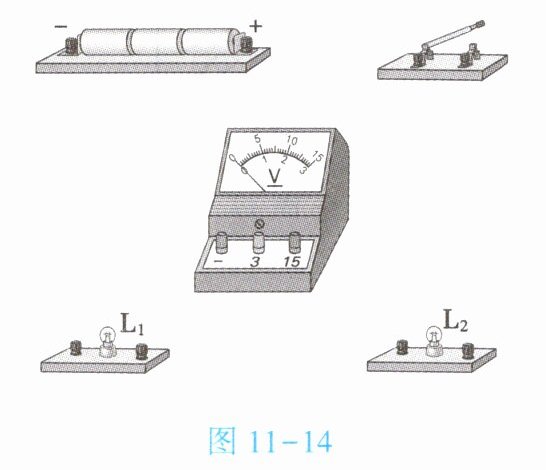

8. (★★★) 小刚和小丽用图11 - 14所示的器材探究串联电路中电压的关系,用三节干电池串联作电源,两只小灯泡的规格不同。
(1) 请用笔画线表示导线,连接实验电路,要求：$L_1$和$L_2$串联,电压表测量两灯串联后的总电压。
(2) 小刚用电压表测量$L_2$两端的电压时,直接选用 0~3 V 的量程,小丽说这样不行,规范的操作方法应该是_________。
(3) 他们在测量$L_2$两端的电压时,两灯突然熄灭,电压表示数为零。小刚用电压表检测$L_1$两端的电压,示数为电源电压,由此判断出$L_1$处的故障是_________。$L_2$是短路还是正常的？小丽在原电路中又添加了一个电学器材,就检验出了结果,她的方法可能是_________。
(4) 他们排除故障后继续实验,得出了下表所示的一组数据。为了得出串联电路中电压的普遍规律,他们还应当_________。
|$ L_1$两端电压/V |$ L_2$两端电压/V | 串联总电压/V |
| 1.4 | 3.1 | 4.5 |
(1)连线图如下（$L_1$和$L_2$串联，电压表并联在串联后的两端）：
（从电源正极出发，依次连接开关、$L_1$、$L_2$，回到电源负极，再将电压表并联在$L_1$和$L_2$两端）
(2)先选用0 - 15V量程进行试触，若指针偏转角度过小，再换用0 - 3V量程。
(3)断路；用小灯泡并联在$L_2$两端，若$L_1$发光，则$L_2$断路，若$L_1$不发光，则$L_2$短路。
(4)换用不同规格的小灯泡，多次测量。
(1) 请用笔画线表示导线,连接实验电路,要求：$L_1$和$L_2$串联,电压表测量两灯串联后的总电压。
(2) 小刚用电压表测量$L_2$两端的电压时,直接选用 0~3 V 的量程,小丽说这样不行,规范的操作方法应该是_________。
(3) 他们在测量$L_2$两端的电压时,两灯突然熄灭,电压表示数为零。小刚用电压表检测$L_1$两端的电压,示数为电源电压,由此判断出$L_1$处的故障是_________。$L_2$是短路还是正常的？小丽在原电路中又添加了一个电学器材,就检验出了结果,她的方法可能是_________。
(4) 他们排除故障后继续实验,得出了下表所示的一组数据。为了得出串联电路中电压的普遍规律,他们还应当_________。
|$ L_1$两端电压/V |$ L_2$两端电压/V | 串联总电压/V |
| 1.4 | 3.1 | 4.5 |
(1)连线图如下（$L_1$和$L_2$串联，电压表并联在串联后的两端）：
（从电源正极出发，依次连接开关、$L_1$、$L_2$，回到电源负极，再将电压表并联在$L_1$和$L_2$两端）
(2)先选用0 - 15V量程进行试触，若指针偏转角度过小，再换用0 - 3V量程。
(3)断路；用小灯泡并联在$L_2$两端，若$L_1$发光，则$L_2$断路，若$L_1$不发光，则$L_2$短路。
(4)换用不同规格的小灯泡，多次测量。
答案
(1)连线图如下（$L_1$和$L_2$串联，电压表并联在串联后的两端）：
（从电源正极出发，依次连接开关、$L_1$、$L_2$，回到电源负极，再将电压表并联在$L_1$和$L_2$两端）
(2)先选用0 - 15V量程进行试触，若指针偏转角度过小，再换用0 - 3V量程。
(3)断路；用小灯泡并联在$L_2$两端，若$L_1$发光，则$L_2$断路，若$L_1$不发光，则$L_2$短路。
(4)换用不同规格的小灯泡，多次测量。
（从电源正极出发，依次连接开关、$L_1$、$L_2$，回到电源负极，再将电压表并联在$L_1$和$L_2$两端）
(2)先选用0 - 15V量程进行试触，若指针偏转角度过小，再换用0 - 3V量程。
(3)断路；用小灯泡并联在$L_2$两端，若$L_1$发光，则$L_2$断路，若$L_1$不发光，则$L_2$短路。
(4)换用不同规格的小灯泡，多次测量。
