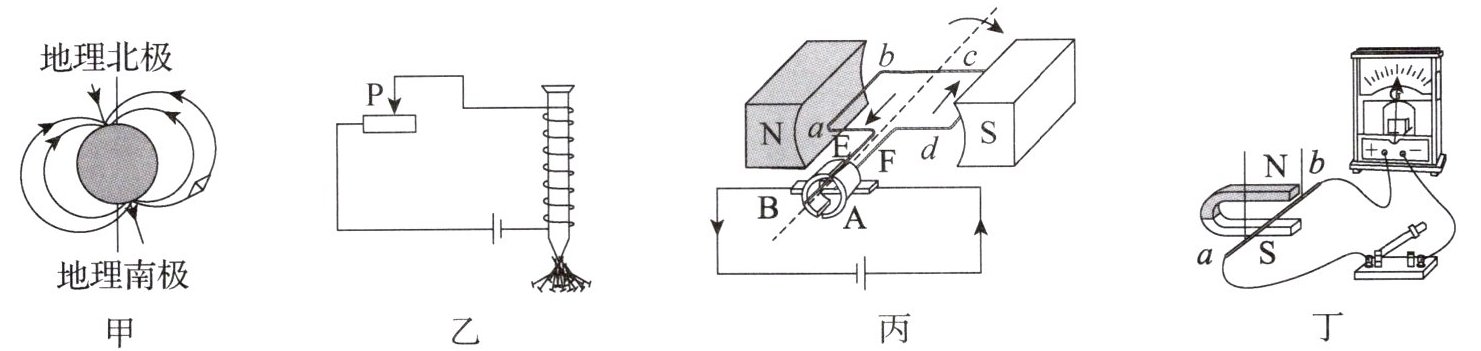

2. 下列关于电与磁的说法正确的是(
A.图甲：磁感线是真实存在的,小磁针的北极指向地理的北极
B.图乙：铁钉上端是电磁铁的N极,P向左移能使铁钉吸引更多大头针
C.图丙：只对调磁极,线圈的转动方向不会发生改变
D.图丁：闭合开关,导体ab竖直向上运动,电流表指针偏转
B
)。A.图甲：磁感线是真实存在的,小磁针的北极指向地理的北极
B.图乙：铁钉上端是电磁铁的N极,P向左移能使铁钉吸引更多大头针
C.图丙：只对调磁极,线圈的转动方向不会发生改变
D.图丁：闭合开关,导体ab竖直向上运动,电流表指针偏转
答案
B
解析
A. 磁感线是为了形象地描述磁场的分布假想出来的，不是真实存在的。小磁针的北极指向地磁的南极（地理北极附近），所以A选项错误。
B. 根据右手螺旋定则，铁钉上端是电磁铁的N极。向左移动滑片P，连入电路的电阻变小，电流变大，电磁铁磁性增强，能吸引更多大头针，所以B选项正确。
C. 只对调磁极，磁场方向改变，线圈的转动方向会发生改变，所以C选项错误。
D. 闭合开关，导体ab竖直向上运动，没有切割磁感线，不会产生感应电流，电流表指针不偏转，所以D选项错误。
B. 根据右手螺旋定则，铁钉上端是电磁铁的N极。向左移动滑片P，连入电路的电阻变小，电流变大，电磁铁磁性增强，能吸引更多大头针，所以B选项正确。
C. 只对调磁极，磁场方向改变，线圈的转动方向会发生改变，所以C选项错误。
D. 闭合开关，导体ab竖直向上运动，没有切割磁感线，不会产生感应电流，电流表指针不偏转，所以D选项错误。

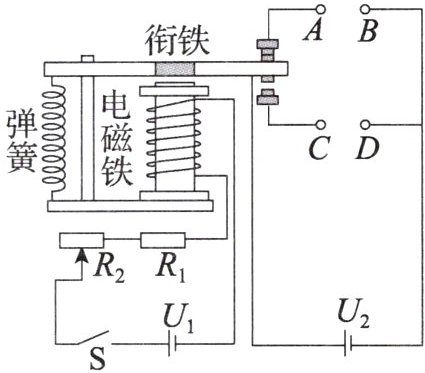

3.(多选)检测汽车尾气中CO浓度的电路如图20-3所示。气敏电阻的电阻$R_{1}$随CO浓度的增大而减小,滑动变阻器的电阻为$R_{2}$,开关S闭合,当CO浓度高于某一设定值时,电铃报警。下列说法正确的是(
A.电磁铁的上端是N极
B.电铃应接在A和B之间
C.当CO浓度升高时,电磁铁的磁性减弱
D.电源用久后,$U_{1}$减小,CO的报警浓度会变高
ABD
)。A.电磁铁的上端是N极
B.电铃应接在A和B之间
C.当CO浓度升高时,电磁铁的磁性减弱
D.电源用久后,$U_{1}$减小,CO的报警浓度会变高
答案
ABD
解析
A. 根据右手螺旋定则，可以判断出电磁铁的上端为N极，故A选项正确。
B. 当CO浓度高于某一设定值时，气敏电阻$R_1$的阻值减小，电路中电流增大，电磁铁吸引衔铁，使电铃报警。因此电铃应接在A和B之间，故B选项正确。
C. 当CO浓度升高时，气敏电阻$R_1$的阻值减小，电路中电流增大，电磁铁的磁性增强，而不是减弱，故C选项错误。
D. 电源用久后，$U_1$减小，为了保持电流不变，$R_1$需要更小，即CO浓度更高时才能报警，故D选项正确。
B. 当CO浓度高于某一设定值时，气敏电阻$R_1$的阻值减小，电路中电流增大，电磁铁吸引衔铁，使电铃报警。因此电铃应接在A和B之间，故B选项正确。
C. 当CO浓度升高时，气敏电阻$R_1$的阻值减小，电路中电流增大，电磁铁的磁性增强，而不是减弱，故C选项错误。
D. 电源用久后，$U_1$减小，为了保持电流不变，$R_1$需要更小，即CO浓度更高时才能报警，故D选项正确。
4. 小明做探究导体在磁场中运动时产生感应电流的条件的实验装置如图所示。
(1)实验时,小明通过观察

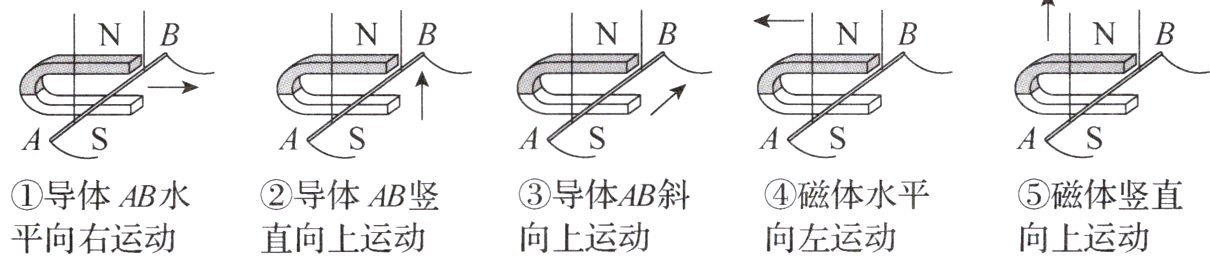

(2)小明进行了如图所示的5次操作,其中能产生感应电流的是
(3)完成实验后,小明认为实验现象不太明显,请你提出一条改进措施：
(4)利用“磁生电”工作的装置有
(1)实验时,小明通过观察
灵敏电流计指针是否偏转
来判断电路中是否产生感应电流。(2)小明进行了如图所示的5次操作,其中能产生感应电流的是
①③④
(选填所有符合要求的操作序号)。(3)完成实验后,小明认为实验现象不太明显,请你提出一条改进措施：
换用磁性更强的磁体（或加快导体运动速度、增加导体匝数等）
。(4)利用“磁生电”工作的装置有
动圈式话筒
(选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”)。答案
（1）灵敏电流计指针是否偏转
（2）①③④
（3）换用磁性更强的磁体（或加快导体运动速度、增加导体匝数等）
（4）动圈式话筒
（2）①③④
（3）换用磁性更强的磁体（或加快导体运动速度、增加导体匝数等）
（4）动圈式话筒
