自主预习

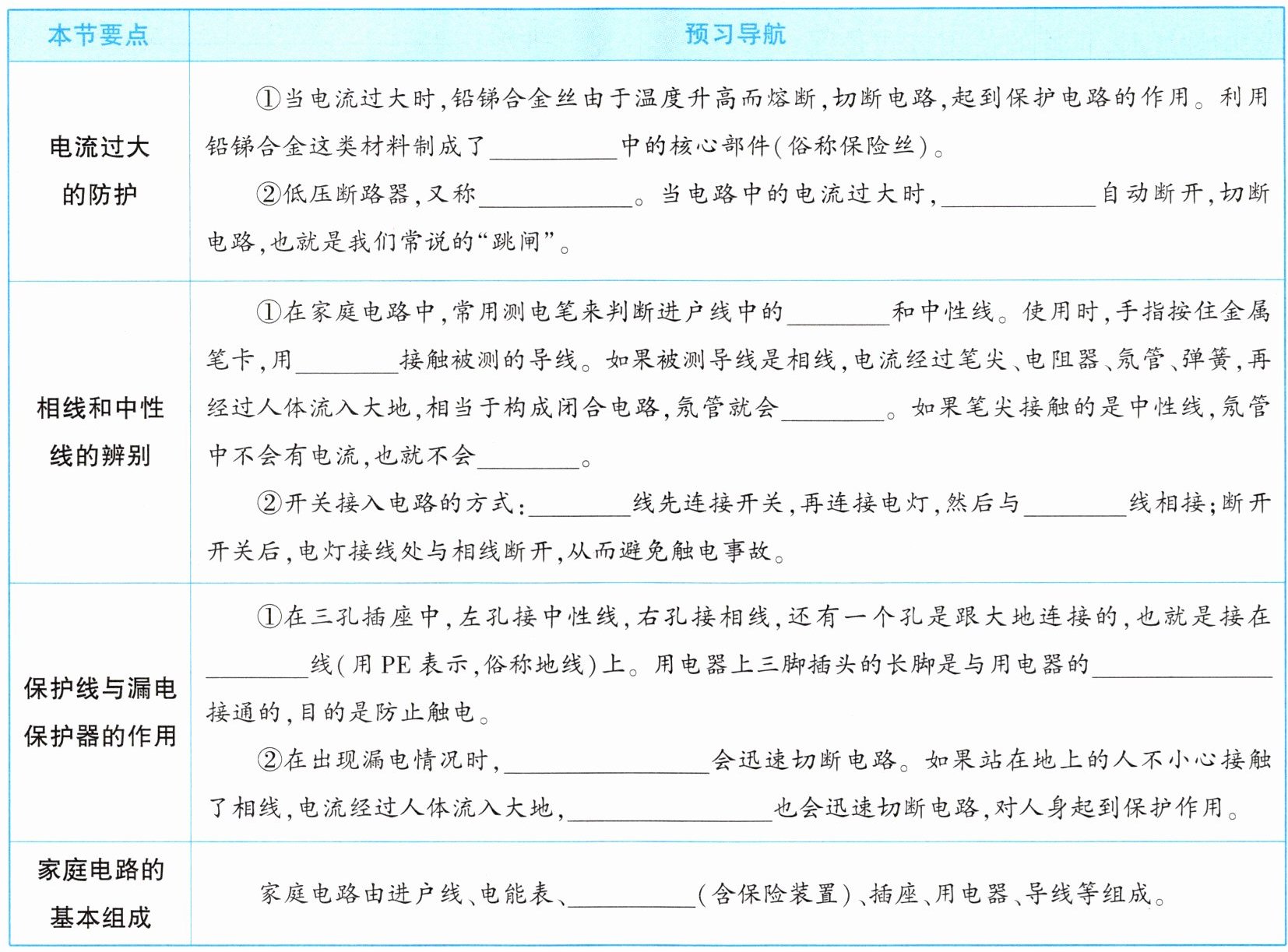

请同学们预习本节课教材内容,完成下表。
| 本节要点 | 预习导航 |
| --- | --- |
| 电流过大的防护 | ①当电流过大时,铅锑合金丝由于温度升高而熔断,切断电路,起到保护电路的作用。利用铅锑合金这类材料制成了中的核心部件(俗称保险丝)。
②低压断路器,又称。当电路中的电流过大时,自动断开,切断电路,也就是我们常说的“跳闸”。 |
| 相线和中性线的辨别 | ①在家庭电路中,常用测电笔来判断进户线中的和中性线。使用时,手指按住金属笔卡,用接触被测的导线。如果被测导线是相线,电流经过笔尖、电阻器、氖管、弹簧,再经过人体流入大地,相当于构成闭合电路,氖管就会。如果笔尖接触的是中性线,氖管中不会有电流,也就不会。
②开关接入电路的方式:线先连接开关,再连接电灯,然后与线相接;断开开关后,电灯接线处与相线断开,从而避免触电事故。 |
| 保护线与漏电保护器的作用 | ①在三孔插座中,左孔接中性线,右孔接相线,还有一个孔是跟大地连接的,也就是接在线(用PE表示,俗称地线)上。用电器上三脚插头的长脚是与用电器的接通的,目的是防止触电。
②在出现漏电情况时,会迅速切断电路。如果站在地上的人不小心接触了相线,电流经过人体流入大地,也会迅速切断电路,对人身起到保护作用。 |
| 家庭电路的基本组成 | 家庭电路由进户线、电能表、(含保险装置)、插座、用电器、导线等组成。 |

① 熔断器
② 空气开关；空气开关
① 相线；笔尖；发光；发光
② 相；中性
① 保护；金属外壳
② 漏电保护器；漏电保护器
家庭电路的基本组成 总开关

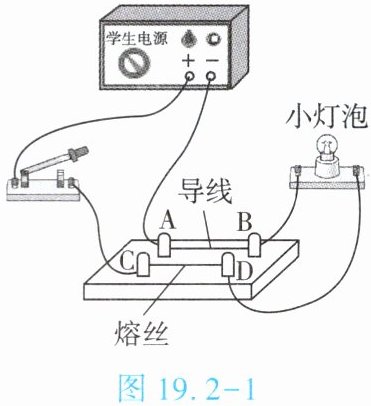

1. (★★)如图19.2-1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点的材料做成，增加一根导线，并将导线接在(填“A、C”或“B、D”)两接线柱间，闭合开关，造成短路，可引起熔丝熔断。小明家的电热毯坏了，通过检查发现，是里面的电阻丝断了，于是他把电阻丝断头接上继续使用，这样操作会使电阻丝上搭接处的电阻变，存在安全隐患。

1. 低 接B、D两接线柱 搭接处电阻变大
