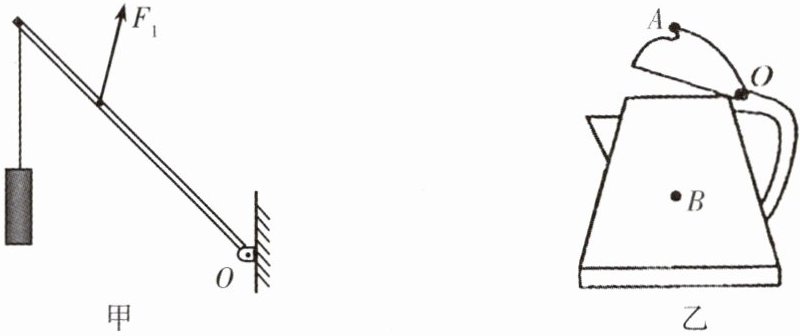

1. (1)如图甲所示, 杠杆在拉力$F_{1}$作用下绕着$O$点转动, 将物体提升。请在图中画出$F_{1}$的力臂$l_{1}$和该杠杆的另一力臂$l_{2}$。
(2)如图乙所示是一个电热水壶的简易图, 在图中画出它所受重力的示意图($B$为重心); 壶盖可看作绕$O$点旋转的杠杆, 用力作用在壶盖上$A$点时, 可将壶盖关闭, 请在$A$点画出所需最小力$F$的示意图($O$为支点)。
(2)如图乙所示是一个电热水壶的简易图, 在图中画出它所受重力的示意图($B$为重心); 壶盖可看作绕$O$点旋转的杠杆, 用力作用在壶盖上$A$点时, 可将壶盖关闭, 请在$A$点画出所需最小力$F$的示意图($O$为支点)。
答案
1.(1)如图所示
(2)如图所示

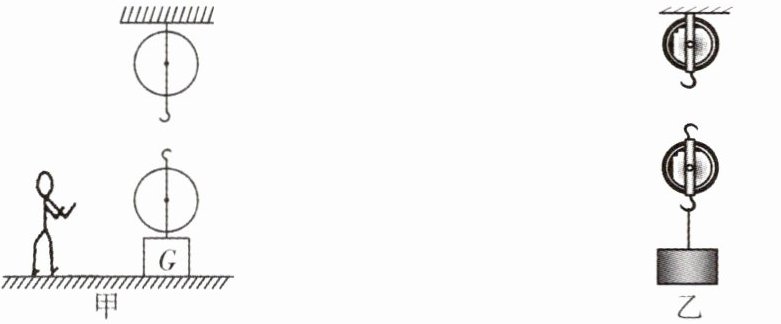

2. (1)请在图甲中用笔画线代替绳子, 将两个滑轮连成滑轮组, 要求人往下拉绳子使重物升起。
(2)请在图乙中用笔画线代替绳子, 将重物提升, 使绳自由端的拉力最小。
(2)请在图乙中用笔画线代替绳子, 将重物提升, 使绳自由端的拉力最小。
答案
2.(1)如图所示
(2)如图所示
3. 在巴黎奥运会皮划艇静水项目男子双人划艇 500 m 决赛中,
中国选手勇夺冠军。如图所示, 运动员手中的桨可视为杠杆, 下列

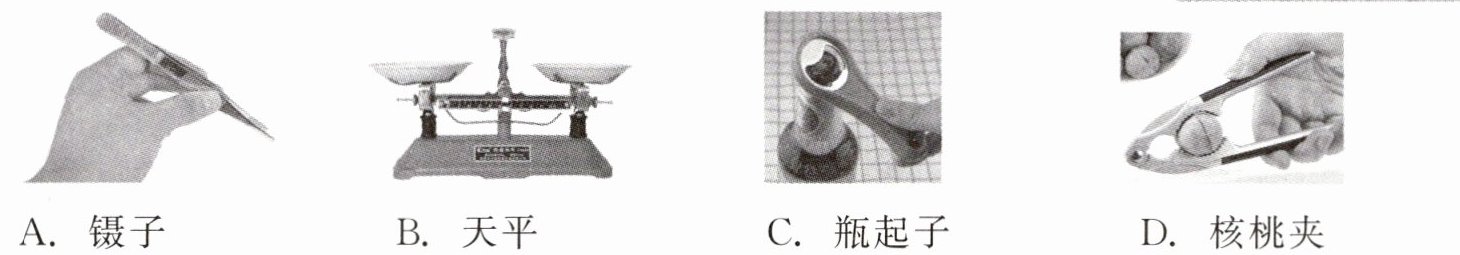

工具正常使用时, 与桨属于同类杠杆的是 (
A. 镊子
B. 天平
C. 瓶起子
D. 核桃夹
中国选手勇夺冠军。如图所示, 运动员手中的桨可视为杠杆, 下列
工具正常使用时, 与桨属于同类杠杆的是 (
A
)A. 镊子
B. 天平
C. 瓶起子
D. 核桃夹
答案
3. A
4. 如图所示是探究杠杆平衡条件实验, 当在$A$位置挂4个钩码时, 要使杠杆保持平衡, 则应在$B$位置挂的钩码数量为 (
A. 4个
B. 6个
C. 2个
D. 12个
B
)A. 4个
B. 6个
C. 2个
D. 12个
答案
4.B
