5. 给右下图所示的甲、乙两图中的矩形线圈通电，则下列说法中，正确的是()

A.甲中线圈转动，乙中线圈不转动
B.乙中线圈转动，甲中线圈不转动
C.甲、乙中的线圈都会转动
D.甲、乙中的线圈都不会转动

A

甲图中的线圈处于磁场中，由于ab和cd边电流方向相反，所以受到的磁场力方向相反，能够使线圈顺时针（或逆时针）转动；而乙图中的线圈也处于磁场中，但由于线圈平面与磁感线垂直，ab和cd边电流方向相反，但受力方向相反且在同一直线上，因此没有转动效果，线圈不转动。

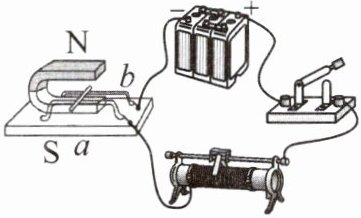

6. 用右下图所示的实验装置进行实验，下列说法中，正确的是()

A.该实验装置是用来研究电流磁效应的
B.该实验装置用来研究通电导体在磁场中的运动情况
C.闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D.将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变

B

本题可根据实验装置的特点以及相关物理规律来逐一分析选项。
选项A：电流的磁效应是指任何通有电流的导线，都可以在其周围产生磁场的现象，而该实验装置中有电源，是让通电导体在磁场中受力运动，并非研究电流的磁效应，所以选项A错误。
选项B：该实验装置中有电源，闭合开关后，通电导体ab会在磁场中受力运动，所以是用来研究通电导体在磁场中的运动情况的，选项B正确。
选项C：闭合开关，金属棒ab运动，此过程是通电导体在磁场中受力运动，是把电能转化为机械能，而不是机械能转化为电能，选项C错误。
选项D：通电导体在磁场中受力的方向与电流方向和磁场方向有关，当只改变其中一个因素时，导体的受力方向才会改变，若将磁铁N、S极对调，同时改变金属棒ab中电流的方向，即同时改变了磁场方向和电流方向，则金属棒ab的运动方向不会改变，选项D错误。

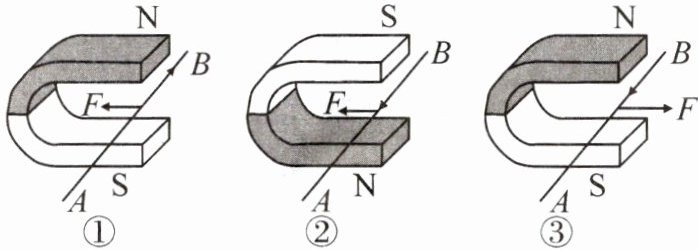

7. 在探究通电导线在磁场中的受力方向与什么因素有关时，一位同学做了图①、图②、图③所示的三个实验，AB表示闭合电路的一部分导线，导线上的箭头表示电流的方向，F表示导线受力的方向，S、N表示蹄形磁体的南、北极。

(1)通过实验②和实验③说明，通电导线在磁场中的受力方向与的方向有关。
(2)通过实验说明，通电导线在磁场中的受力方向与导线中电流的方向有关。
挑战自我

(1)磁场
(2)①和③

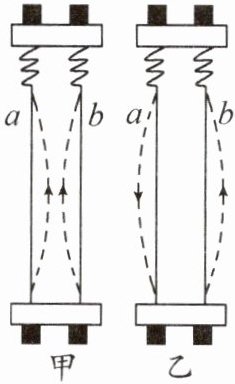

8. 科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况)。
(1)由图可知两平行通电导线之间有力的作用。当通入的电流方向相同时，导线相互；当通入的电流方向相反时，导线相互。
(2)判断通电直导线周围磁场方向的方法是：用右手握导线，大拇指指向电流方向，则四指环绕的方向就是通电直导线周围的磁场方向。根据这个方法，请你判定图甲中导线a在导线b处产生的磁场方向为垂直于纸面(填“向里”或“向外”)。
(3)上述现象的原因是：通电导线a周围产生的磁场对通电导线b有的作用。当导线a中的电流方向改变时，其磁场的方向也发生改变，导线b受力方向随之改变。
(4)由此可知：与磁体之间的相互作用一样，电流之间的相互作用也是通过来实现的。

(1)吸引；排斥
(2)向里
(3)力
(4)磁场
