1. 凸透镜是生活中许多光学仪器的重要组成元件。照相机的前面都有一个镜头，镜头相当于一个，来自物体的光经过照相机镜头后会聚在感光器件上，形成一个立、的像；投影仪上有一个相当于的镜头，投影片上的图案通过这个镜头形成一个立、的像；用放大镜看书上的字，这个字的像与投影仪所成的像是不同的，它是立、的像，并且像与物体在侧。

解：
凸透镜
倒
缩小
实
凸透镜
倒
放大
实
正
放大
虚
同

【分析】
要解答本题，需牢记凸透镜在照相机、投影仪、放大镜中的成像规律：照相机利用凸透镜成倒立、缩小的实像；投影仪利用凸透镜成倒立、放大的实像；放大镜利用凸透镜成正立、放大的虚像，且虚像与物体在透镜同侧。根据这些规律依次对应题目中的空即可。
【解析】
1. 照相机镜头相当于凸透镜，当物体在镜头2倍焦距以外时，成倒立、缩小的实像，可会聚在感光器件上，故依次填：凸透镜、倒、缩小、实；
2. 投影仪的镜头相当于凸透镜，投影片在镜头1倍与2倍焦距之间时，成倒立、放大的实像，故依次填：凸透镜、倒、放大、实；
3. 放大镜是凸透镜，当物体在镜头1倍焦距以内时，成正立、放大的虚像，且像与物体在透镜同侧，故依次填：正、放大、虚、同。
【答案】
凸透镜；倒；缩小；实；凸透镜；倒；放大；实；正；放大；虚；同
【知识点】
凸透镜成像的应用；实像与虚像的区别
【点评】
本题考查凸透镜在常见光学仪器中的应用，属于基础识记类题目，需准确掌握三种光学仪器的成像特点，难度较低。
【难度系数】
0.9

2. 如图所示，水滴相当于，小雏菊通过水滴成像的特点是立、、。透过水杯看书中的字，水杯相当于，书中的字通过水杯成像的特点是立、、。

解：
凸透镜
倒
缩小
实像
凸透镜（放大镜）
正
放大
虚像

【分析】首先观察水滴的结构，其中间厚、边缘薄，符合凸透镜的特征，因此水滴相当于凸透镜；小雏菊到水滴的距离大于凸透镜的二倍焦距，根据凸透镜成像规律，此时会成倒立、缩小的实像。装水的水杯同样中间厚、边缘薄，相当于凸透镜；当看近处的字时，字到水杯的距离小于凸透镜的一倍焦距，此时成正立、放大的虚像，这是放大镜的成像特点。
【解析】1. 水滴部分：水滴中间厚、边缘薄，相当于凸透镜；小雏菊位于水滴的二倍焦距以外，根据凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像。2. 水杯部分：装水的水杯中间厚、边缘薄，相当于凸透镜；书中的字位于水杯的一倍焦距以内，根据凸透镜成像规律，当物距$u＜f$时，成正立、放大的虚像。
【答案】凸透镜；倒；缩小；实像；凸透镜（放大镜）；正；放大；虚像
【知识点】凸透镜成像规律；透镜的应用
【点评】本题结合生活中的水滴、装水的水杯考查凸透镜成像规律的应用，贴近生活实际，难度适中，需要学生掌握凸透镜在不同物距下的成像特点。
【难度系数】0.6

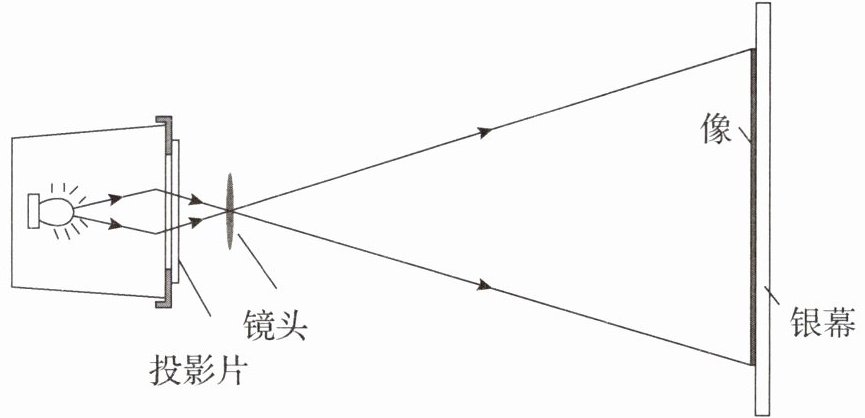

1. 如图所示，投影仪的镜头相当于一个，用强光照射投影片，可以把投影片上的画面放映到银幕上，形成立、的像。为了使观众看到正立的像，投影片要着插在架子上。

解：投影仪的镜头相当于一个凸透镜，用强光照射投影片，可以把投影片上的画面放映到银幕上，形成倒立、放大的实像。为了使观众看到正立的像，投影片要倒着插在架子上。

【分析】
本题考查投影仪的成像原理，需结合凸透镜成像规律分析：首先明确投影仪的镜头类型，再根据凸透镜成像规律判断像的性质，最后理解“倒立”像的含义，从而确定投影片的放置方式。
【解析】
投影仪的镜头相当于凸透镜，根据凸透镜成像规律，当投影片位于镜头的一倍焦距和二倍焦距之间时，会在银幕上形成倒立、放大的实像；这里的“倒立”是指像相对于投影片上下、左右均颠倒，因此为了让观众看到正立的像，投影片需要倒着插在架子上。
【答案】
凸透镜；倒；放大；实；倒
【知识点】
凸透镜成像规律；投影仪的原理
【点评】
本题属于光学基础题，核心是掌握凸透镜成像在投影仪中的应用，关键在于理解“倒立”像的含义（上下左右均颠倒），从而明确投影片的放置要求，难度较低。
【难度系数】
0.3
