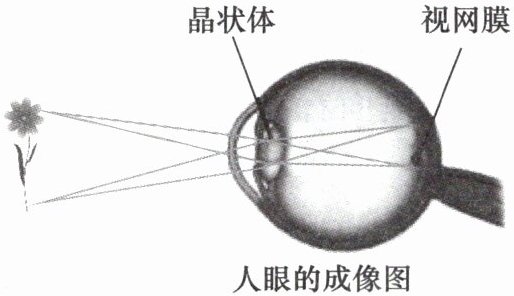

1.人眼的生理结构很复杂，如图所示。从光学成像角度来看，人眼的晶状体相当于
凸透镜
，视网膜相当于光屏
，人眼能看到物体是因为物体通过晶状体所成的像恰好落在视网膜上。答案
1.凸透镜 光屏
解析
【分析】
要解答本题，需结合人眼的光学结构与光学成像的基本概念：人眼的晶状体具备折射、会聚光线的功能，和凸透镜的作用一致；视网膜是承接物体所成像的结构，对应光学成像中的光屏，以此明确两个空的答案。
【解析】
从光学成像角度分析，人眼的晶状体能够折射光线，使物体发出的光会聚形成像，其功能相当于凸透镜；视网膜是用来接收并呈现这个像的结构，相当于光学实验中的光屏，因此物体通过晶状体所成的像恰好落在视网膜上时，人就能看到物体。
【答案】
凸透镜；光屏
【知识点】
凸透镜成像；人眼结构
【点评】
本题考查人眼的光学成像原理，属于初中物理光学部分的基础识记考点，难度较低，侧重对基础概念的理解与应用。
【难度系数】
0.8
要解答本题，需结合人眼的光学结构与光学成像的基本概念：人眼的晶状体具备折射、会聚光线的功能，和凸透镜的作用一致；视网膜是承接物体所成像的结构，对应光学成像中的光屏，以此明确两个空的答案。
【解析】
从光学成像角度分析，人眼的晶状体能够折射光线，使物体发出的光会聚形成像，其功能相当于凸透镜；视网膜是用来接收并呈现这个像的结构，相当于光学实验中的光屏，因此物体通过晶状体所成的像恰好落在视网膜上时，人就能看到物体。
【答案】
凸透镜；光屏
【知识点】
凸透镜成像；人眼结构
【点评】
本题考查人眼的光学成像原理，属于初中物理光学部分的基础识记考点，难度较低，侧重对基础概念的理解与应用。
【难度系数】
0.8
2. 在光具座上做凸透镜成像的实验，当各实验器材的位置情况如图所示时，在光屏上恰好成一清晰的像，则可知该凸透镜的焦距一定为
10
cm到 15
cm，屏上的像与烛焰相比是 缩小
（选填“放大”“缩小”或“不变”）的。答案
2.10 15 缩小
解析
【分析】首先确定光具座上蜡烛、凸透镜、光屏的刻度位置，计算物距和像距；再根据凸透镜成像规律，当光屏上成清晰实像时，若物距大于像距，成倒立缩小的实像，此时满足物距大于2倍焦距、像距在1倍和2倍焦距之间，据此推导焦距范围，同时判断像的性质。
【解析】由图可知，蜡烛在10cm刻度处，凸透镜在40cm刻度处，光屏在60cm刻度处，因此物距$ u = 40\mathrm{cm} - 10\mathrm{cm} = 30\mathrm{cm} $，像距$ v = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $。因为光屏上成清晰的像，且$ u ＞ v $，根据凸透镜成像规律，此时成倒立、缩小的实像，且满足：$ u ＞ 2f $，$ f ＜ v ＜ 2f $。将$ u=30\mathrm{cm} $代入$ u＞2f $，得$ 30\mathrm{cm} ＞ 2f $，即$ f ＜ 15\mathrm{cm} $；将$ v=20\mathrm{cm} $代入$ f ＜ v ＜ 2f $，得$ f ＜ 20\mathrm{cm} $且$ 2f ＞ 20\mathrm{cm} $，即$ f ＞ 10\mathrm{cm} $。所以焦距范围是$ 10\mathrm{cm} ＜ f ＜ 15\mathrm{cm} $。
【答案】10；15；缩小
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是利用物距、像距与焦距的关系推导焦距范围，需准确计算物距和像距，结合成像特点分析，难度适中。
【难度系数】0.6
【解析】由图可知，蜡烛在10cm刻度处，凸透镜在40cm刻度处，光屏在60cm刻度处，因此物距$ u = 40\mathrm{cm} - 10\mathrm{cm} = 30\mathrm{cm} $，像距$ v = 60\mathrm{cm} - 40\mathrm{cm} = 20\mathrm{cm} $。因为光屏上成清晰的像，且$ u ＞ v $，根据凸透镜成像规律，此时成倒立、缩小的实像，且满足：$ u ＞ 2f $，$ f ＜ v ＜ 2f $。将$ u=30\mathrm{cm} $代入$ u＞2f $，得$ 30\mathrm{cm} ＞ 2f $，即$ f ＜ 15\mathrm{cm} $；将$ v=20\mathrm{cm} $代入$ f ＜ v ＜ 2f $，得$ f ＜ 20\mathrm{cm} $且$ 2f ＞ 20\mathrm{cm} $，即$ f ＞ 10\mathrm{cm} $。所以焦距范围是$ 10\mathrm{cm} ＜ f ＜ 15\mathrm{cm} $。
【答案】10；15；缩小
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是利用物距、像距与焦距的关系推导焦距范围，需准确计算物距和像距，结合成像特点分析，难度适中。
【难度系数】0.6

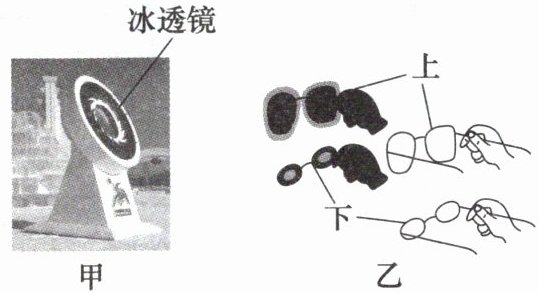

3. [2025·湖北中考]2025年1月20日,在第九届亚冬会火种采集仪式上,现场用图甲中的冰透镜成功点燃了火炬。小红为了研究此现象,让光束透过近视眼镜和老花眼镜投射在墙上,如图乙所示,则
下
（选填“上”或“下”）方眼镜的透镜类型与冰透镜相同。答案
3.下
解析
【分析】
首先，冰透镜能点燃火炬，说明它对光线有会聚作用，属于凸透镜。近视眼镜是凹透镜，对光线有发散作用；老花眼镜是凸透镜，对光线有会聚作用。观察图乙，上方的眼镜中包含凹透镜（近视镜），下方的眼镜的两个透镜都具有中间厚、边缘薄的特点，属于凸透镜，据此判断与冰透镜类型相同的眼镜。
【解析】
冰透镜可会聚光线，属于凸透镜；近视眼镜为凹透镜，对光线有发散作用，老花眼镜为凸透镜，对光线有会聚作用。观察图乙，上方眼镜的镜片中存在凹透镜（近视镜），下方眼镜的两个镜片均为中间厚、边缘薄的凸透镜，因此下方眼镜的透镜类型与冰透镜相同。
【答案】
下
【知识点】
透镜分类；凸透镜的作用
【点评】
本题结合生活中的透镜实例，考查透镜的分类及对光线的作用，需要学生明确凸透镜和凹透镜的特点，属于基础应用类题目。
【难度系数】
0.7
首先，冰透镜能点燃火炬，说明它对光线有会聚作用，属于凸透镜。近视眼镜是凹透镜，对光线有发散作用；老花眼镜是凸透镜，对光线有会聚作用。观察图乙，上方的眼镜中包含凹透镜（近视镜），下方的眼镜的两个透镜都具有中间厚、边缘薄的特点，属于凸透镜，据此判断与冰透镜类型相同的眼镜。
【解析】
冰透镜可会聚光线，属于凸透镜；近视眼镜为凹透镜，对光线有发散作用，老花眼镜为凸透镜，对光线有会聚作用。观察图乙，上方眼镜的镜片中存在凹透镜（近视镜），下方眼镜的两个镜片均为中间厚、边缘薄的凸透镜，因此下方眼镜的透镜类型与冰透镜相同。
【答案】
下
【知识点】
透镜分类；凸透镜的作用
【点评】
本题结合生活中的透镜实例，考查透镜的分类及对光线的作用，需要学生明确凸透镜和凹透镜的特点，属于基础应用类题目。
【难度系数】
0.7
4. [2025·四川眉山]根据透镜对光的作用,完成下列光路图。
答案
4.如图所示
解析
【分析】
要完成透镜光路图，需依据凸透镜和凹透镜的特殊光线规律：①凸透镜：过焦点的光线经折射后平行于主光轴；②凹透镜：平行于主光轴的光线经折射后，折射光线的反向延长线过凹透镜的焦点。先判断甲为凸透镜，入射光线过左焦点，据此确定折射光线方向；乙为凹透镜，入射光线平行于主光轴，据此确定折射光线方向，完成光路。
【解析】
1. 甲图（凸透镜）：入射光线从凸透镜左焦点F发出，根据凸透镜特殊光线规律，过焦点的光线经凸透镜折射后平行于主光轴，因此画出折射光线为水平向右、平行于主光轴的直线。
2. 乙图（凹透镜）：入射光线平行于主光轴射向凹透镜，根据凹透镜特殊光线规律，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜左焦点F，因此画出折射光线，其反向延长线指向左焦点F，符合光路要求。
【答案】
如图所示
【知识点】
透镜光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】
本题考查透镜特殊光线的作图，核心是牢记凸透镜和凹透镜的特殊光线规律，属于基础作图题，需准确应用规律完成光路。
【难度系数】
0.3
要完成透镜光路图，需依据凸透镜和凹透镜的特殊光线规律：①凸透镜：过焦点的光线经折射后平行于主光轴；②凹透镜：平行于主光轴的光线经折射后，折射光线的反向延长线过凹透镜的焦点。先判断甲为凸透镜，入射光线过左焦点，据此确定折射光线方向；乙为凹透镜，入射光线平行于主光轴，据此确定折射光线方向，完成光路。
【解析】
1. 甲图（凸透镜）：入射光线从凸透镜左焦点F发出，根据凸透镜特殊光线规律，过焦点的光线经凸透镜折射后平行于主光轴，因此画出折射光线为水平向右、平行于主光轴的直线。
2. 乙图（凹透镜）：入射光线平行于主光轴射向凹透镜，根据凹透镜特殊光线规律，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜左焦点F，因此画出折射光线，其反向延长线指向左焦点F，符合光路要求。
【答案】
如图所示
【知识点】
透镜光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】
本题考查透镜特殊光线的作图，核心是牢记凸透镜和凹透镜的特殊光线规律，属于基础作图题，需准确应用规律完成光路。
【难度系数】
0.3
5. [2025·合肥包河区三模]如图所示，$S'$是点光源$S$在平面镜中所成的像，$S$发出的一条入射光线经平面镜反射后恰好经过凸透镜左侧焦点$F$。请在图中标出点光源$S$的位置并在图中补画出入射光线及其反射光线经过凸透镜的折射光线。
答案
5.如图所示
解析
【分析】
要完成作图，需结合平面镜成像规律和凸透镜的特殊光线：①平面镜成像时，像与物关于镜面对称，据此确定点光源S的位置；②反射光线的反向延长线过像点S'，由此确定入射点，进而画出入射光线；③凸透镜中，经过焦点的光线经折射后平行于主光轴，据此画出折射光线。
【解析】
1. 确定点光源S：过S'作平面镜的垂线，在垂线另一侧取点S，使S到平面镜的距离等于S'到平面镜的距离，S即为S'关于平面镜的对称点。
2. 画入射光线与反射光线：连接S与平面镜上的交点（入射点），箭头指向入射点，此为入射光线；连接S'与该入射点，延长得到反射光线，使反射光线经过凸透镜左侧焦点F，箭头指向F方向。
3. 画凸透镜的折射光线：反射光线经过凸透镜左侧焦点F，根据凸透镜光学性质，经过焦点的光线经折射后平行于主光轴，因此从凸透镜的入射点出发，画平行于主光轴的直线，箭头向右，即为折射光线。
【答案】
如图所示（对应题目给出的第二个插图）
【知识点】
平面镜成像、凸透镜的特殊光线
【点评】
本题是光学作图基础题，综合考查平面镜成像规律和凸透镜特殊光线的应用，需牢记相关规律逐步分析，难度适中。
【难度系数】
0.5
要完成作图，需结合平面镜成像规律和凸透镜的特殊光线：①平面镜成像时，像与物关于镜面对称，据此确定点光源S的位置；②反射光线的反向延长线过像点S'，由此确定入射点，进而画出入射光线；③凸透镜中，经过焦点的光线经折射后平行于主光轴，据此画出折射光线。
【解析】
1. 确定点光源S：过S'作平面镜的垂线，在垂线另一侧取点S，使S到平面镜的距离等于S'到平面镜的距离，S即为S'关于平面镜的对称点。
2. 画入射光线与反射光线：连接S与平面镜上的交点（入射点），箭头指向入射点，此为入射光线；连接S'与该入射点，延长得到反射光线，使反射光线经过凸透镜左侧焦点F，箭头指向F方向。
3. 画凸透镜的折射光线：反射光线经过凸透镜左侧焦点F，根据凸透镜光学性质，经过焦点的光线经折射后平行于主光轴，因此从凸透镜的入射点出发，画平行于主光轴的直线，箭头向右，即为折射光线。
【答案】
如图所示（对应题目给出的第二个插图）
【知识点】
平面镜成像、凸透镜的特殊光线
【点评】
本题是光学作图基础题，综合考查平面镜成像规律和凸透镜特殊光线的应用，需牢记相关规律逐步分析，难度适中。
【难度系数】
0.5
