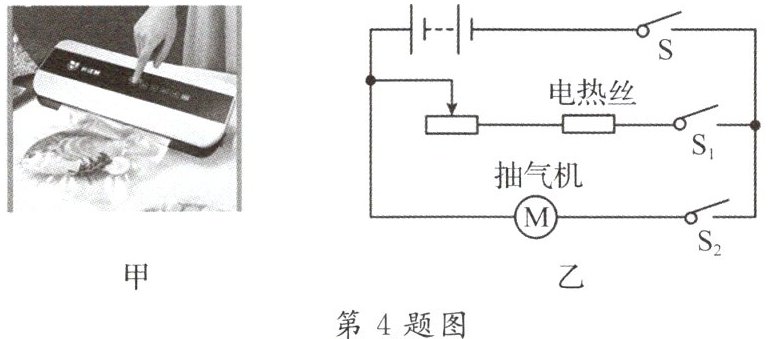

4. 为延长食物保质期,可对食物进行真空包装。真空包装机(如图甲)先抽出塑料袋内的气体,再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。

(1)根据图乙,要使抽气机工作,需闭合的开关是。
(2)密封时温度过高会导致袋口破损。为降低电热丝温度,应将滑动变阻器滑片向移动。
【思路点拨】本题的难点是正确理解并联电路的工作特点和滑动变阻器的工作原理。(1)滑动变阻器与电热丝串联后再与电动机并联,干路上的开关 $ S $ 控制整个电路,支路上的开关 $ S_{1} $、$ S_{2} $ 分别控制其所在的支路。(2)降低电热丝温度,需要降低电路中的电流,应增大滑动变阻器接入电路的电阻。

(1)S、S₂；(2)右

(1)由图乙可知，抽气机（电动机M）所在支路由开关S₂控制，干路开关为S。要使抽气机工作，需闭合干路开关S和支路开关S₂。
(2)电热丝与滑动变阻器串联，降低电热丝温度需减小通过电热丝的电流，根据欧姆定律，应增大滑动变阻器接入电路的电阻，故滑片应向右移动。

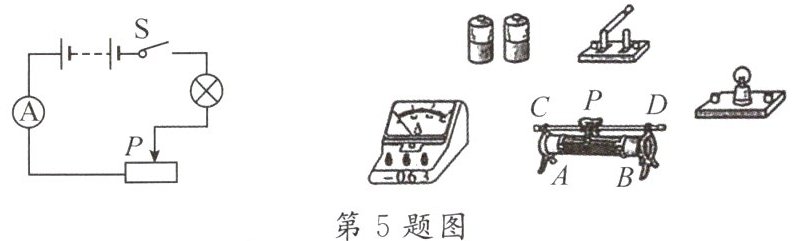

5. 某班同学做“用滑动变阻器改变电流”的实验,如图所示。请回答下列问题。

(1)连接实物时,开关应当,滑片 $ P $ 应移动到最端。
(2)若实验中电流不超过 $ 0.6 $ 安,请用笔画线将实物图连接起来。

(3)开始实验后,甲同学发现无论怎样移动滑片 $ P $,灯的亮度都不发生变化,而且一直很暗,这可能是；乙同学缓慢移动滑片 $ P $,看到灯忽然亮又忽然不亮,这可能是。

(1)断开；右（或B）
(2)将电源、开关、电流表（接0 - 0.6A量程）、滑动变阻器（“一上一下”连接）、灯泡串联（图略）
(3)滑动变阻器同时接了下面两个接线柱；滑动变阻器滑片接触不良
