2025年基础训练大象出版社九年级物理全一册北师大版第76页答案
请同学们根据本节课教材内容,完成下表。
|本节要点|预习导航|
|滑动变阻器|①原理：在电阻线的
材料
、
横截面积
不变的情况下,通过改变滑动变阻器接入电路的电阻线的
长度
来改变电阻大小。
②铭牌：一个滑动变阻器上标有“50Ω 1.5A”的字样,它表示
最大阻值
是50Ω,允许通过的
最大电流
是1.5A。
③使用：接线要“
一上一下
”,开关闭合前应把滑动头调至
阻值最大
的位置。|
|电阻箱|①在电路图中,电阻箱的符号是“”。
②电阻箱是能够
显示接入电路电阻值
的变阻器。|

答案

①材料；横截面积；长度；②最大阻值；最大电流；③一上一下；阻值最大；②显示接入电路电阻值

解析

滑动变阻器原理：在电阻线的材料、横截面积不变的情况下，通过改变接入电路的电阻线的长度来改变电阻大小。铭牌“50Ω 1.5A”表示最大阻值是50Ω，允许通过的最大电流是1.5A。使用时接线要“一上一下”，开关闭合前滑动头调至阻值最大位置。电阻箱是能够显示接入电路电阻值的变阻器。
1. (★★)滑动变阻器“变阻”的原理是改变接入电路中电阻丝的【
D
】
A.粗细
B.材料
C.温度
D.长度

答案

D

解析

滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度，从而改变电阻值。因为电阻与电阻丝的长度成正比，改变长度可以直接改变电阻大小。材料、粗细和温度在本题中不是滑动变阻器改变电阻的主要因素。

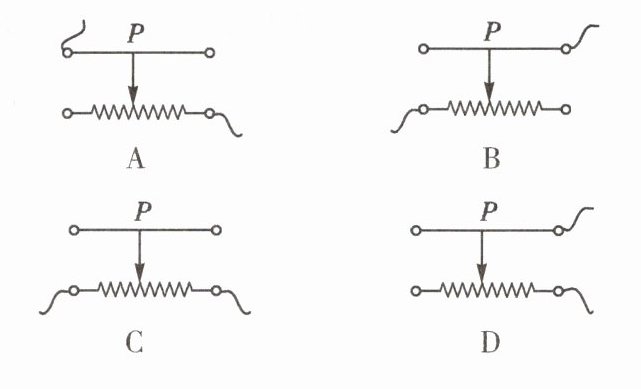

2. (★★)如图12.3-1所示,下列滑动变阻器的四种接法中,滑动头P向右滑动时,接入电路的电阻变大的是【
B
】

答案

B

解析

滑动变阻器接入电路的电阻由接入电路的电阻丝长度决定，需“一上一下”接线。当滑动头P向右滑动时，接入电路电阻变大，即接入电路的电阻丝长度应变长。
A：接左上和下右接线柱，接入右半段电阻丝，P右滑长度变短，电阻变小。
B：接右上和下左接线柱，接入左半段电阻丝，P右滑长度变长，电阻变大。
C：接下左和下右接线柱，接入全部电阻丝，电阻不变。
D：接左上和右上接线柱，接入金属杆，电阻为零，不变。
综上，符合条件的是B。

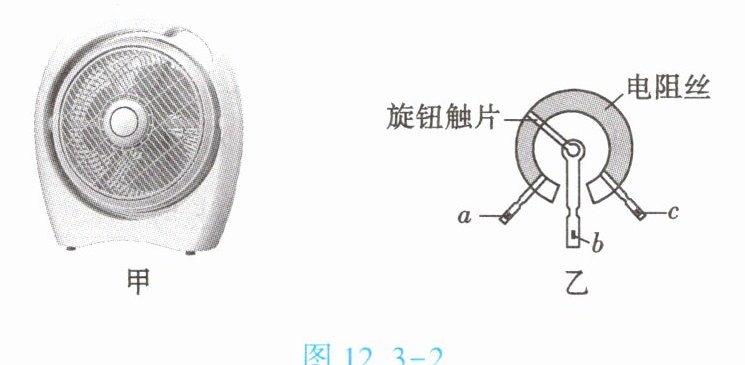

3. (★★)如图12.3-2甲所示是某品牌可调风速的电风扇,图12.3-2乙所示是用于调风速的电位器的结构图。在图12.3-2乙中,若要使旋钮触片顺时针转动时风扇转速加大,则接入电路中的接线柱为【
B
】

A.a与b
B.b与c
C.a与c
D.以上都可以

答案

B

解析

电位器通过改变接入电路的电阻丝长度改变电阻。旋钮触片顺时针转动时风扇转速加大，说明电路中电流增大，接入电阻减小，即接入电路的电阻丝长度变短。由图乙，旋钮触片顺时针转动时，触片与b之间的电阻丝长度变短，故应接入接线柱b与c。
