6. (★★)(双选)如图 11.2 - 7 所示是电冰箱的简化电路图,图中“ $ M $”是电冰箱压缩机内的电动机,$ L $ 是电冰箱内的照明灯。下列判断正确的是【
A.开关 $ S_1 $ 闭合、$ S_2 $ 断开时,照明灯与电动机并联
B.开关 $ S_1 $、$ S_2 $ 都闭合时,照明灯与电动机并联
C.打开冰箱门时,开关 $ S_1 $ 自动闭合,使得照明灯亮
D.冰箱内温度降低到设定温度时,开关 $ S_1 $ 自动断开,电动机停止工作
BD
】A.开关 $ S_1 $ 闭合、$ S_2 $ 断开时,照明灯与电动机并联
B.开关 $ S_1 $、$ S_2 $ 都闭合时,照明灯与电动机并联
C.打开冰箱门时,开关 $ S_1 $ 自动闭合,使得照明灯亮
D.冰箱内温度降低到设定温度时,开关 $ S_1 $ 自动断开,电动机停止工作
答案
BD
解析
分析电路结构，电动机M与温控开关S₁串联成一条支路，照明灯L与门控开关S₂串联成另一条支路，两条支路并联在电源两端，各支路独立工作。
A项：S₁闭合、S₂断开时，仅M支路导通，L支路断开，L不工作，二者未并联，A错误；
B项：S₁、S₂都闭合时，L支路与M支路均导通，两条支路并联，B正确；
C项：打开冰箱门时，控制照明灯的门控开关S₂闭合，L亮，并非S₁，C错误；
D项：温度降低到设定值时，温控开关S₁断开，M停止工作，D正确。
A项：S₁闭合、S₂断开时，仅M支路导通，L支路断开，L不工作，二者未并联，A错误；
B项：S₁、S₂都闭合时，L支路与M支路均导通，两条支路并联，B正确；
C项：打开冰箱门时，控制照明灯的门控开关S₂闭合，L亮，并非S₁，C错误；
D项：温度降低到设定值时，温控开关S₁断开，M停止工作，D正确。

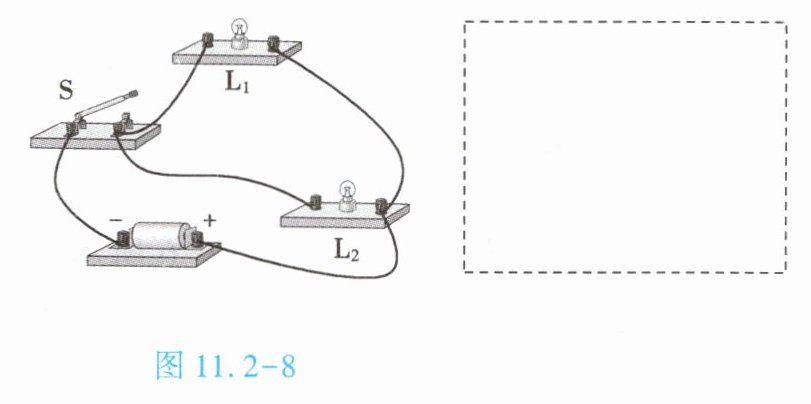

7. (★★)根据图 11.2 - 8 所示实物连接图,在虚线框内画出对应的电路图。
答案
电路图如下：
(在虚线框内画出对应的电路图)
描述：
1. 电源、开关 S、灯泡 L₁ 和灯泡 L₂ 串联连接。
2. 开关 S 控制整个电路。
简图：
```
+---[ L₁ ]---[ L₂ ]---+
| |
+--------[ S ]--------+
| |
+--------[ 电池 ]-----+
```
(在虚线框内画出对应的电路图)
描述：
1. 电源、开关 S、灯泡 L₁ 和灯泡 L₂ 串联连接。
2. 开关 S 控制整个电路。
简图：
```
+---[ L₁ ]---[ L₂ ]---+
| |
+--------[ S ]--------+
| |
+--------[ 电池 ]-----+
```
8. (★★)请将图 11.2 - 9 中的各元件符号连成电路图。要求：两灯并联,开关同时控制两盏灯。
答案
根据题目要求，两灯并联，开关同时控制两盏灯，电路图连接如下：
1. 画一个电源符号（一长横杠和一短横杠）。
2. 从电源正极（长横杠）引出一条导线，连接到一个开关符号。
3. 从开关另一端引出两条分支导线，分别连接到灯泡$L_1$和$L_2$的一端。
4. 灯泡$L_1$和$L_2$的另一端用导线连接在一起，然后引回到电源负极（短横杠）。
1. 画一个电源符号（一长横杠和一短横杠）。
2. 从电源正极（长横杠）引出一条导线，连接到一个开关符号。
3. 从开关另一端引出两条分支导线，分别连接到灯泡$L_1$和$L_2$的一端。
4. 灯泡$L_1$和$L_2$的另一端用导线连接在一起，然后引回到电源负极（短横杠）。
在日常生活中,十字路口的交通红绿灯指挥着人们的通行。“红灯停,绿灯行,黄灯亮了等一等”,遵守交通规则不但使我们的出行有序,更为生命提供了安全保障。
(1)每当小宇同学经过十字路口时,他都会想一想：红灯、绿灯、黄灯是怎么连接的呢？学习电学知识后,他明白了它们的连接方式是

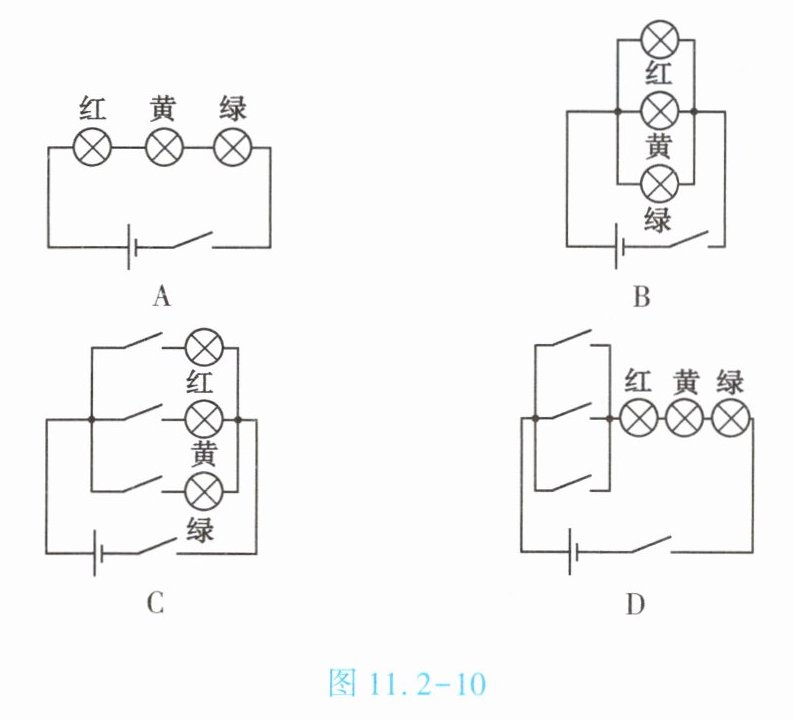

(2)小宇在课后设计了几个实验电路,如图 11.2 - 10 所示,可以正确模拟红绿灯工作的是(
(1)每当小宇同学经过十字路口时,他都会想一想：红灯、绿灯、黄灯是怎么连接的呢？学习电学知识后,他明白了它们的连接方式是
并
联。(2)小宇在课后设计了几个实验电路,如图 11.2 - 10 所示,可以正确模拟红绿灯工作的是(
C
)(填字母)。答案
(1)并；(2)C
解析
(1)十字路口的红、绿、黄灯能独立工作，互不影响，所以它们是并联的。
(2)A图中三灯串联，不能独立工作，不符合；B图中三灯并联，但只有一个总开关，无法单独控制各灯，不符合；C图中三灯并联，且各支路都有独立开关，能分别控制红、黄、绿灯的亮灭，符合要求；D图中开关与三灯串联的部分并联，无法实现各灯独立控制，不符合。
(2)A图中三灯串联，不能独立工作，不符合；B图中三灯并联，但只有一个总开关，无法单独控制各灯，不符合；C图中三灯并联，且各支路都有独立开关，能分别控制红、黄、绿灯的亮灭，符合要求；D图中开关与三灯串联的部分并联，无法实现各灯独立控制，不符合。
