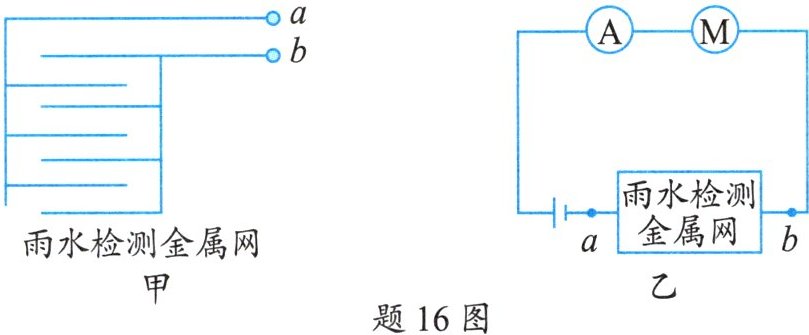

16. 雨天乘车时,小华发现车前风挡玻璃上的雨刮器随着雨的大小,刮动的速度相应地发生变化。雨停后,雨刮器自动停止工作。小华查阅相关资料后,发现它的工作电路中安装有“雨水检测金属网”装置。小华想探究该装置在雨刮器工作中起什么作用,于是他自制了如题16图甲所示的雨水检测金属网(以下简称检测网),并设计了如题16图乙所示的模拟电路进行探究。

(1)小华按照所设计的电路图连接电路,实验时,检测网未放入雨水中,电路处于断开状态,再将检测网放入雨水中,电路接通,表明雨水是

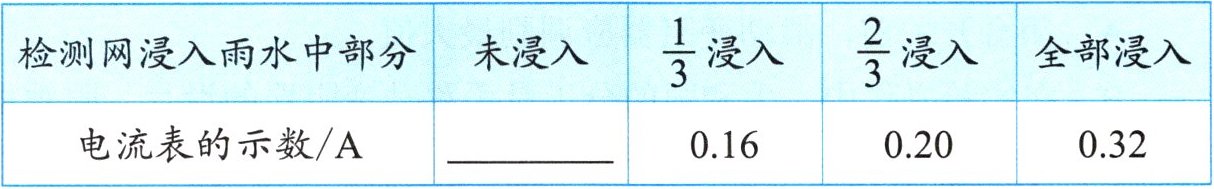

(2)将检测网竖立并浸入雨水中不同深度处进行实验,记录数据见题16表。
|检测网浸入雨水中部分|未浸入|1/3浸入|2/3浸入|全部浸入|
|电流表的示数/A|

①结合上述实验将表格中的数据补充完整。
②分析数据可知,检测网浸入雨水中深度越深,电流表示数越大。这说明a、b间接入电路的电阻在
(3)小华设计的电路在无雨水时,电动机不能转动,无法实现车窗的清洗。请你在不拆卸原电路的基础上,在该电路中加装一个电路元件与两条导线,以解决此问题;
加装的元件是:
简述你的做法:
(1)小华按照所设计的电路图连接电路,实验时,检测网未放入雨水中,电路处于断开状态,再将检测网放入雨水中,电路接通,表明雨水是
导体
。小华通过观察电路中电流表示数
的变化,来判断电动机转速的变化,从而反映雨刮器刮水速度的变化。(2)将检测网竖立并浸入雨水中不同深度处进行实验,记录数据见题16表。
|检测网浸入雨水中部分|未浸入|1/3浸入|2/3浸入|全部浸入|
|电流表的示数/A|
0
|0.16|0.20|0.32|①结合上述实验将表格中的数据补充完整。
②分析数据可知,检测网浸入雨水中深度越深,电流表示数越大。这说明a、b间接入电路的电阻在
变小
。根据影响导体电阻大小的因素可知:a、b间接入电路的电阻变化是由导体的横截面积
变化引起的。(3)小华设计的电路在无雨水时,电动机不能转动,无法实现车窗的清洗。请你在不拆卸原电路的基础上,在该电路中加装一个电路元件与两条导线,以解决此问题;
加装的元件是:
开关
。简述你的做法:
将开关与检测网并联
。答案
(1)导体;电流表示数
(2)①0
②变小;横截面积
(3)开关;将开关与检测网并联
(2)①0
②变小;横截面积
(3)开关;将开关与检测网并联
