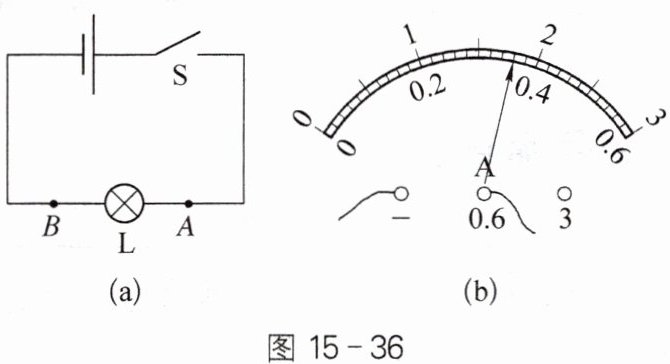

7. 如图15-36(a)所示,小明想探究流人灯泡与流出灯泡的电流有何关系。

(1)测量时他应该把电流表(选填“串联”或“并联”)在电路中。
(2)电流表接入电路时,电流表的示数如图15-36(b)所示,所测出的电流为A。
(3)小明想测量流出灯泡的电流,他应该把电流表接入(选填“A”或“B”)位置。
(4)通过测量,小明发现流人灯泡的电流(选填“大于”“小于”或“等于”)流出灯泡的电流。

(1)串联
(2)0.36
(3)B
(4)等于

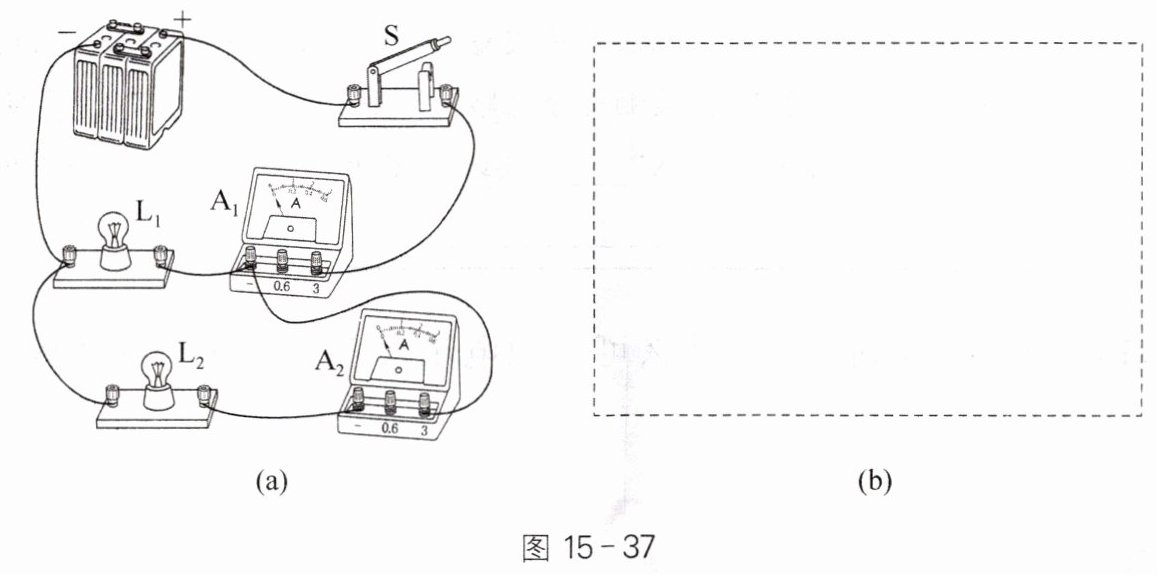

8. 根据图15-37(a)所示的电路,在图15-37(b)的虚线框画出相应的电路图。

如图7所示
