1. 如图所示,电源电压保持不变。当开关S由断开到闭合时 ()

A.电流表示数不变
B.电压表示数变小
C.电压表示数与电流表示数的比值不变
D.电压表示数与电流表示数的比值变小

D

解：
1. 开关S断开时，R₁与R₂串联，电压表测R₁两端电压U₁，电流表测总电流I₁ = U/(R₁+R₂)，比值U₁/I₁ = R₁。
2. 开关S闭合时，R₂被短路，电路为R₁的简单电路，电压表测电源电压U（U ＞ U₁），电流表测电流I₂ = U/R₁（I₂ ＞ I₁），比值U/I₂ = R₁。
3. 电压表示数变大，电流表示数变大，比值不变。
结论：C

2. 如图所示,当开关S由闭合变为断开时,下列说法正确的是 ()
A.$A_{1}$表示数增大,V表示数减小
B.A表示数减小,$A_{1}$表、V表示数不变
C.$A_{1}$表、A表、V表示数不变
D.A表、$A_{1}$表示数增大,V表示数变为0

B

解：由图可知，电路为并联电路，电压表V测电源电压，电流表A₁测L₁支路电流，电流表A测干路电流。
开关S闭合时，L₁、L₂并联，电压表V示数等于电源电压；A₁示数为L₁电流$I_{1}=\frac{U}{R_{1}}$；A示数为$I=I_{1}+I_{2}$（$I_{2}$为L₂电流）。
开关S断开时，只有L₁接入电路，电压表V仍测电源电压，示数不变；A₁示数仍为$I_{1}=\frac{U}{R_{1}}$，不变；A示数等于A₁示数，即$I=I_{1}$，故A表示数减小。
结论：A表示数减小，A₁表、V表示数不变。
答案：B

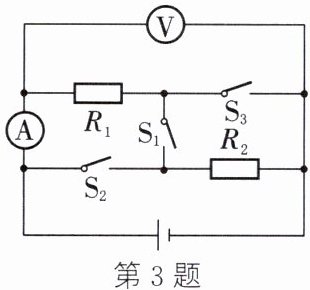

3. (2023·齐齐哈尔)如图所示,电源电压恒定,先只闭合开关$S_{1}$,两电表均有示数;再断开$S_{1}$,同时闭合$S_{2}和S_{3}$,此过程中 ()

A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数的乘积变大
D.电压表示数与电流表示数的比值不变

C

解：
1. 只闭合$S_{1}$时，$R_{1}$与$R_{2}$串联，电压表测电源电压$U$，电流表示数$I_{1}=\frac{U}{R_{1}+R_{2}}$。
2. 断开$S_{1}$，闭合$S_{2}$、$S_{3}$时，$R_{1}$与$R_{2}$并联，电压表仍测电源电压$U$，电流表示数$I_{2}=\frac{U}{R_{1}}+\frac{U}{R_{2}}$。
3. 电压表示数不变；$I_{2}＞I_{1}$，电流表示数变大。
4. 电压表示数与电流表示数的乘积：$UI_{2}＞UI_{1}$，变大；比值$\frac{U}{I}$由$R_{1}+R_{2}$变为$\frac{R_{1}R_{2}}{R_{1}+R_{2}}$，改变。
结论：C

4. (2023·滨州)如图所示,电源电压恒定不变,闭合开关后,当滑动变阻器的滑片P向左端滑动时,下列说法正确的是 ()

A.电流表A示数变大,电压表V示数变小
B.电流表A示数变小,电压表V示数变大
C.电流表A示数变大,电压表V示数不变
D.电流表A示数变小,电压表V示数不变

A

解：由图知，R与R'串联，电压表V测R'两端电压，电流表A测电路电流。
滑片P向左滑动，R'接入电路电阻变小，总电阻变小。
电源电压恒定，由I=U/R可知，电路电流变大，电流表示数变大。
R阻值不变，电流变大，由U=IR可知，R两端电压变大。
电源电压U=U_R+U_R'，则R'两端电压U_R'=U-U_R变小，电压表示数变小。
结论：电流表A示数变大，电压表V示数变小。
答案：A

5. (2024·滨州)如图所示电路,闭合开关,滑动变阻器滑片从最上端向中点移动过程中,下列说法正确的是 ()

A.电压表V的示数变小
B.电流表$A_{1}与电流表A_{2}$的示数相等
C.电流表$A_{1}$的示数变大
D.电压表V与电流表$A_{2}$示数的比值变大

C

解：由电路图可知，$R_0$与滑动变阻器$R$并联，电压表测电源电压，$A_1$测干路电流，$A_2$测$R_0$支路电流。
电源电压不变，电压表示数不变，A错误。
并联电路各支路独立工作，$R_0$支路电流不变，即$A_2$示数不变；滑片下移，$R$接入电阻变小，$R$支路电流变大，干路电流$A_1$示数变大，$A_1$与$A_2$示数不相等，B错误，C正确。
电压表示数不变，$A_2$示数不变，其比值不变，D错误。
结论：C
