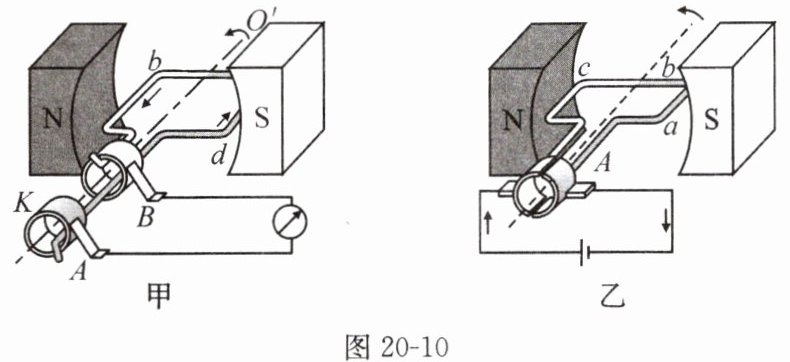

12. 如图20-10所示是发电机和电动机的工作原理图。下列说法正确的是（
图20-10
A.线圈中的电流方向都在做周期性变化
B.电动机的原理是电磁感应
C.发电机在图中所示位置时产生的电流最小
D.电动机从图中所示位置转过$90°$时，受到的磁场力是一对平衡力（不考虑线圈自身的重力）
A
）图20-10
A.线圈中的电流方向都在做周期性变化
B.电动机的原理是电磁感应
C.发电机在图中所示位置时产生的电流最小
D.电动机从图中所示位置转过$90°$时，受到的磁场力是一对平衡力（不考虑线圈自身的重力）
答案
12.A
解析
【分析】
要判断各选项的正误，需明确发电机和电动机的工作原理，结合电流变化、感应电流大小、受力平衡条件分析：
1. 先区分装置：甲图无电源，是发电机（原理电磁感应）；乙图有电源，是电动机（原理通电导体在磁场中受力）。
2. 逐一分析选项：
选项A：发电机线圈产生交流电，电流方向周期性变化；电动机线圈通过换向器随转动改变内部电流方向，线圈内电流方向也周期性变化，故该选项需验证正确性。
选项B：电动机原理是通电导体在磁场中受力，电磁感应是发电机原理，可直接排除。
选项C：发电机图示位置，线圈边切割磁感线的有效速度最大，感应电流最大，不是最小，排除。
选项D：电动机转过90°时，线圈受的两个磁场力不在同一直线，不满足平衡力条件，排除。
最终确定正确选项。
【解析】
选项A：发电机利用电磁感应原理，产生的是交流电，线圈中电流方向周期性变化；电动机工作时，换向器会随线圈转动改变线圈内部的电流方向，因此线圈中的电流方向也做周期性变化，该选项正确。
选项B：电动机的原理是通电导体在磁场中受到力的作用，电磁感应是发电机的原理，该选项错误。
选项C：发电机在图示位置时，线圈的边切割磁感线的方向与磁感线垂直，感应电流最大，并非最小，该选项错误。
选项D：电动机转过90°时，线圈受到的两个磁场力大小相等、方向相反，但不作用在同一直线上，不是一对平衡力，该选项错误。
【答案】
A
【知识点】
发电机原理、电动机原理、交流电
【点评】
本题考查发电机与电动机的工作原理，需明确两者的核心区别，掌握线圈电流变化、感应电流大小、受力平衡的判断方法，是基础概念的综合应用。
【难度系数】
0.5
要判断各选项的正误，需明确发电机和电动机的工作原理，结合电流变化、感应电流大小、受力平衡条件分析：
1. 先区分装置：甲图无电源，是发电机（原理电磁感应）；乙图有电源，是电动机（原理通电导体在磁场中受力）。
2. 逐一分析选项：
选项A：发电机线圈产生交流电，电流方向周期性变化；电动机线圈通过换向器随转动改变内部电流方向，线圈内电流方向也周期性变化，故该选项需验证正确性。
选项B：电动机原理是通电导体在磁场中受力，电磁感应是发电机原理，可直接排除。
选项C：发电机图示位置，线圈边切割磁感线的有效速度最大，感应电流最大，不是最小，排除。
选项D：电动机转过90°时，线圈受的两个磁场力不在同一直线，不满足平衡力条件，排除。
最终确定正确选项。
【解析】
选项A：发电机利用电磁感应原理，产生的是交流电，线圈中电流方向周期性变化；电动机工作时，换向器会随线圈转动改变线圈内部的电流方向，因此线圈中的电流方向也做周期性变化，该选项正确。
选项B：电动机的原理是通电导体在磁场中受到力的作用，电磁感应是发电机的原理，该选项错误。
选项C：发电机在图示位置时，线圈的边切割磁感线的方向与磁感线垂直，感应电流最大，并非最小，该选项错误。
选项D：电动机转过90°时，线圈受到的两个磁场力大小相等、方向相反，但不作用在同一直线上，不是一对平衡力，该选项错误。
【答案】
A
【知识点】
发电机原理、电动机原理、交流电
【点评】
本题考查发电机与电动机的工作原理，需明确两者的核心区别，掌握线圈电流变化、感应电流大小、受力平衡的判断方法，是基础概念的综合应用。
【难度系数】
0.5
13. 如图20-11所示是奥斯特实验的装置图。关于此实验，下列说法正确的是
（
A.通电前，小磁针上方的导线应沿东西方向放置
B.改变导线中的电流方向，小磁针偏转的方向将发生改变
C.移走小磁针，通电导线周围的磁场消失
D.将导线断开，小磁针静止时N极将指向地磁场的北极
（
B
）A.通电前，小磁针上方的导线应沿东西方向放置
B.改变导线中的电流方向，小磁针偏转的方向将发生改变
C.移走小磁针，通电导线周围的磁场消失
D.将导线断开，小磁针静止时N极将指向地磁场的北极
答案
13.B
解析
【分析】
要解决这道题，需明确奥斯特实验的核心结论：通电导体周围存在磁场（电流的磁效应），且磁场方向与电流方向有关；同时结合地磁场的特点分析各选项。先逐个判断选项对错：A选项需考虑地磁场对实验的干扰，B选项关联磁场方向与电流方向的关系，C选项明确磁场的存在与小磁针无关，D选项区分地理南北极和地磁场南北极。
【解析】
奥斯特实验证明了通电导体周围存在磁场（电流的磁效应），且磁场方向与电流方向有关。对各选项分析如下：
1. 选项A：为避免地磁场干扰实验，通电前导线应沿南北方向放置，这样电流产生的磁场沿东西方向，能使小磁针明显偏转，故A错误；
2. 选项B：通电导体周围的磁场方向由电流方向决定，改变电流方向，磁场方向改变，因此小磁针偏转方向会改变，故B正确；
3. 选项C：通电导线周围的磁场是电流产生的，与小磁针是否存在无关，移走小磁针后磁场仍存在，故C错误；
4. 选项D：导线断开后无电流，周围磁场消失，小磁针静止时N极指向地理北极（地磁场的南极），故D错误。
综上，正确答案为B。
【答案】
B
【知识点】
电流的磁效应、磁场方向、地磁场
【点评】
本题考查奥斯特实验的基础知识点，需掌握电流磁效应的本质、磁场方向的影响因素，以及地磁场的特点，属于初中物理的基础实验题，侧重对核心概念的理解。
【难度系数】
0.6
要解决这道题，需明确奥斯特实验的核心结论：通电导体周围存在磁场（电流的磁效应），且磁场方向与电流方向有关；同时结合地磁场的特点分析各选项。先逐个判断选项对错：A选项需考虑地磁场对实验的干扰，B选项关联磁场方向与电流方向的关系，C选项明确磁场的存在与小磁针无关，D选项区分地理南北极和地磁场南北极。
【解析】
奥斯特实验证明了通电导体周围存在磁场（电流的磁效应），且磁场方向与电流方向有关。对各选项分析如下：
1. 选项A：为避免地磁场干扰实验，通电前导线应沿南北方向放置，这样电流产生的磁场沿东西方向，能使小磁针明显偏转，故A错误；
2. 选项B：通电导体周围的磁场方向由电流方向决定，改变电流方向，磁场方向改变，因此小磁针偏转方向会改变，故B正确；
3. 选项C：通电导线周围的磁场是电流产生的，与小磁针是否存在无关，移走小磁针后磁场仍存在，故C错误；
4. 选项D：导线断开后无电流，周围磁场消失，小磁针静止时N极指向地理北极（地磁场的南极），故D错误。
综上，正确答案为B。
【答案】
B
【知识点】
电流的磁效应、磁场方向、地磁场
【点评】
本题考查奥斯特实验的基础知识点，需掌握电流磁效应的本质、磁场方向的影响因素，以及地磁场的特点，属于初中物理的基础实验题，侧重对核心概念的理解。
【难度系数】
0.6

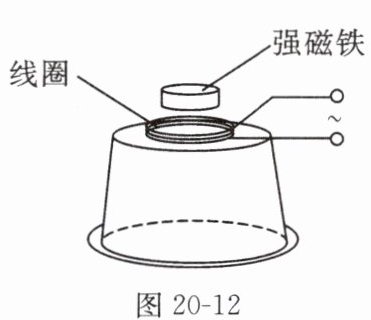

14.如图20-12所示，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁体，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是（
A.该扬声器与电磁继电器的工作原理相同
B.磁场对线圈的力的方向随电流方向的改变而改变
C.线圈带动纸杯振动是电磁感应现象
D.线圈中的电流不会产生磁场
B
）A.该扬声器与电磁继电器的工作原理相同
B.磁场对线圈的力的方向随电流方向的改变而改变
C.线圈带动纸杯振动是电磁感应现象
D.线圈中的电流不会产生磁场
答案
14.B
解析
【分析】
要解决这道题，需先明确扬声器的工作原理是通电线圈在磁场中受力运动，再逐一分析每个选项对应的电磁原理，区分不同电磁现象的应用：
1. 先回忆各选项涉及的电磁知识：电磁继电器利用电流的磁效应，磁场对通电导体的力的方向与电流/磁场方向有关，电磁感应是磁生电，电流会产生磁场（电流的磁效应）；
2. 结合扬声器的工作过程，判断每个选项的正误，最终得出正确答案。
【解析】
本题考查电磁现象的应用，逐一分析选项：
选项A：电磁继电器的工作原理是电流的磁效应（利用电磁铁控制电路通断），而扬声器的工作原理是通电线圈在磁场中受力运动，二者原理不同，故A错误；
选项B：磁场对通电导体的作用力方向与电流方向、磁场方向有关。本题中磁场方向固定，通入交变电流时电流方向不断变化，因此线圈受力方向随电流方向改变而改变，带动纸杯振动，故B正确；
选项C：线圈带动纸杯振动是通电线圈在磁场中受力运动，属于“电生力”的现象；而电磁感应是闭合电路的一部分导体切割磁感线产生感应电流（磁生电），与本题现象不符，故C错误；
选项D：根据电流的磁效应，任何通电导体周围都会产生磁场，因此线圈中的电流会产生磁场，故D错误。
【答案】
B
【知识点】
通电导体在磁场中受力、电流的磁效应、电磁感应
【点评】
本题为电磁基础概念辨析题，核心是区分“通电导体在磁场中受力”“电流的磁效应”“电磁感应”等不同电磁现象的应用，难度适中，需学生准确记忆各原理的本质。
【难度系数】
0.6
要解决这道题，需先明确扬声器的工作原理是通电线圈在磁场中受力运动，再逐一分析每个选项对应的电磁原理，区分不同电磁现象的应用：
1. 先回忆各选项涉及的电磁知识：电磁继电器利用电流的磁效应，磁场对通电导体的力的方向与电流/磁场方向有关，电磁感应是磁生电，电流会产生磁场（电流的磁效应）；
2. 结合扬声器的工作过程，判断每个选项的正误，最终得出正确答案。
【解析】
本题考查电磁现象的应用，逐一分析选项：
选项A：电磁继电器的工作原理是电流的磁效应（利用电磁铁控制电路通断），而扬声器的工作原理是通电线圈在磁场中受力运动，二者原理不同，故A错误；
选项B：磁场对通电导体的作用力方向与电流方向、磁场方向有关。本题中磁场方向固定，通入交变电流时电流方向不断变化，因此线圈受力方向随电流方向改变而改变，带动纸杯振动，故B正确；
选项C：线圈带动纸杯振动是通电线圈在磁场中受力运动，属于“电生力”的现象；而电磁感应是闭合电路的一部分导体切割磁感线产生感应电流（磁生电），与本题现象不符，故C错误；
选项D：根据电流的磁效应，任何通电导体周围都会产生磁场，因此线圈中的电流会产生磁场，故D错误。
【答案】
B
【知识点】
通电导体在磁场中受力、电流的磁效应、电磁感应
【点评】
本题为电磁基础概念辨析题，核心是区分“通电导体在磁场中受力”“电流的磁效应”“电磁感应”等不同电磁现象的应用，难度适中，需学生准确记忆各原理的本质。
【难度系数】
0.6
