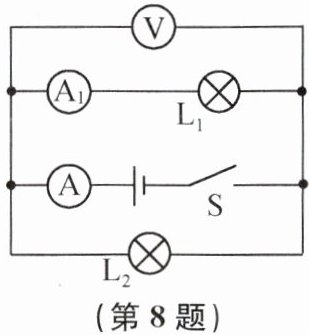

8. 在如图所示的电路中,电源电压保持不变。灯 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 可能出现了断路故障,闭合开关S后:
(1) 若两灯均不发光,则三个电表中示数一定大于0的电表是
(2) 若两灯中有一灯不发光,则三个电表中示数一定大于0的电表是
(1) 若两灯均不发光,则三个电表中示数一定大于0的电表是
电压表
。(2) 若两灯中有一灯不发光,则三个电表中示数一定大于0的电表是
电压表和电流表A
。答案
8.(1) 电压表 (2) 电压表和电流表A 提示:(1) L₁、L₂并联,其他元件正常,当两灯都不亮,说明两灯全部断路,所以电流表的示数都为0,只有电压表测量电源电压,示数不为0。(2) 当一个灯不发光时,说明只有一条支路上无电流,所以干路上一定有电流,电流表A的示数不为0,但有可能是灯L₁不亮,所以电流表A₁有可能为0,电压表仍然测量电源电压,示数不为0。
解析
【分析】
首先先识别电路结构：由图可知灯L₁、L₂为并联关系，电流表A₁测量L₁支路的电流，电流表A测量干路总电流，电压表V并联在电源两端测量电源电压，题目限定故障仅为L₁、L₂出现断路，无其他故障。接下来分两个设问场景逐一推导：
1. 第一问两灯均不发光，说明两个支路都没有电流，也就是L₁、L₂同时断路。此时A₁所在支路断开示数为0，干路也没有通路，电流表A示数也为0；但电压表V的两端可通过导线分别连通电源正负极，直接测量电源电压，示数必然大于0。
2. 第二问两灯中有一灯不发光，说明只有一个支路断路、另一个支路完好：如果是L₁断路L₂正常，A₁示数为0，干路A有电流、V测电源电压有示数；如果是L₂断路L₁正常，A₁、A都有示数，V依然测电源电压有示数。对比两种情况，A₁可能为0，但电压表V和干路电流表A的示数始终大于0。
【解析】
首先明确电路属性：L₁与L₂并联，A₁测L₁支路电流，A测干路电流，V测电源电压，故障仅为L₁、L₂的断路故障。
(1) 两灯均不发光，说明L₁、L₂同时发生断路：
L₁支路完全断开，电流表A₁无电流通过，示数为0；
L₂支路也完全断开，干路没有任何有效通路，电流表A示数为0；
电压表V的两端通过导线分别连接电源正负极，直接测量电源电压，示数大于0，因此示数一定大于0的电表是电压表。
(2) 两灯中有一灯不发光，说明仅有一个支路断路，另一支路正常工作：
① 若断路的是L₁：A₁示数为0，L₂支路通路，干路电流表A有对应电流，电压表V测量电源电压有示数；
② 若断路的是L₂：L₁支路通路，A₁、A都有对应电流，电压表V依然测量电源电压有示数；
两种场景下，电压表和电流表A的示数始终大于0，因此一定大于0的电表是电压表和电流表A。
【答案】
(1) 电压表 (2) 电压表和电流表A
【知识点】
并联电路故障分析；电表的使用；并联电路电流规律
【点评】
本题属于限定故障类型的并联电路故障分析题，需要对所有可能的断路场景逐一分类验证，解题核心是先明确各电表的测量对象，再代入不同故障情况排查电表示数，避免遗漏特殊情况导致判断失误，是电路故障模块的典型基础题型。
【难度系数】
0.5
首先先识别电路结构：由图可知灯L₁、L₂为并联关系，电流表A₁测量L₁支路的电流，电流表A测量干路总电流，电压表V并联在电源两端测量电源电压，题目限定故障仅为L₁、L₂出现断路，无其他故障。接下来分两个设问场景逐一推导：
1. 第一问两灯均不发光，说明两个支路都没有电流，也就是L₁、L₂同时断路。此时A₁所在支路断开示数为0，干路也没有通路，电流表A示数也为0；但电压表V的两端可通过导线分别连通电源正负极，直接测量电源电压，示数必然大于0。
2. 第二问两灯中有一灯不发光，说明只有一个支路断路、另一个支路完好：如果是L₁断路L₂正常，A₁示数为0，干路A有电流、V测电源电压有示数；如果是L₂断路L₁正常，A₁、A都有示数，V依然测电源电压有示数。对比两种情况，A₁可能为0，但电压表V和干路电流表A的示数始终大于0。
【解析】
首先明确电路属性：L₁与L₂并联，A₁测L₁支路电流，A测干路电流，V测电源电压，故障仅为L₁、L₂的断路故障。
(1) 两灯均不发光，说明L₁、L₂同时发生断路：
L₁支路完全断开，电流表A₁无电流通过，示数为0；
L₂支路也完全断开，干路没有任何有效通路，电流表A示数为0；
电压表V的两端通过导线分别连接电源正负极，直接测量电源电压，示数大于0，因此示数一定大于0的电表是电压表。
(2) 两灯中有一灯不发光，说明仅有一个支路断路，另一支路正常工作：
① 若断路的是L₁：A₁示数为0，L₂支路通路，干路电流表A有对应电流，电压表V测量电源电压有示数；
② 若断路的是L₂：L₁支路通路，A₁、A都有对应电流，电压表V依然测量电源电压有示数；
两种场景下，电压表和电流表A的示数始终大于0，因此一定大于0的电表是电压表和电流表A。
【答案】
(1) 电压表 (2) 电压表和电流表A
【知识点】
并联电路故障分析；电表的使用；并联电路电流规律
【点评】
本题属于限定故障类型的并联电路故障分析题，需要对所有可能的断路场景逐一分类验证，解题核心是先明确各电表的测量对象，再代入不同故障情况排查电表示数，避免遗漏特殊情况导致判断失误，是电路故障模块的典型基础题型。
【难度系数】
0.5
9. 如图所示,电源电压保持不变。电路中出现故障且只发生在电阻$R_{1}$、$R_{2}$上。开关S闭合后:
(1) 若只有一个电表有示数,则$R_{1}$
(2) 若两个电表均无示数,则故障可能是
(1) 若只有一个电表有示数,则$R_{1}$
一定不
(填“一定”“可能”或“一定不”)发生断路故障。(2) 若两个电表均无示数,则故障可能是
R₁断路或R₁、R₂都断路或R₁断路、R₂短路
(写出所有可能的故障)。答案
9.(1) 一定不 (2) R₁断路或R₁、R₂都断路或R₁断路、R₂短路 提示:(1) 若电压表有示数,电流表无示数,电路出现断路故障,电压表的正、负接线柱与电源两极相连,因此R₂断路;若电流表有示数,电压表无示数,电路为通路,电压表被短路,因此R₂短路。故R₁一定不发生断路故障。(2) 若两电表均无示数,电流表无示数,说明出现断路故障;电压表无示数,说明电压表的正、负接线柱不能与电源两极相连,电路故障为R₁断路或R₁、R₂都断路或R₁断路、R₂短路。
解析
【分析】
首先先明确电路正常工作的结构：开关S闭合后，R₁与R₂串联，电流表测串联电路的总电流，电压表测R₂两端的电压，且故障仅出现在R₁、R₂上，故障类型为短路或断路。解题时我们可以先通过假设法，逐一验证不同故障对应的电表示数，再匹配题目给出的示数条件推导结论：第一问要判断“只有一个电表有示数”时R1是否可能断路，我们可以先假设R1断路，看是否能满足“只有一个电表有示数”的条件，再结合其余可能的故障验证；第二问要找出两表都无示数的所有故障，先根据电流表无示数判断电路大概率存在断路，再结合电压表无示数的特征，反向推导所有符合条件的故障组合即可。
【解析】
先明确电路基础结构：开关S闭合后，R₁、R₂串联，电流表测电路电流，电压表测R₂两端电压，故障仅发生在R₁、R₂上。
(1) 假设R₁发生断路故障：此时整个电路完全断开，电路中没有电流，电流表示数为0；同时电压表的左端无法通过断开的R₁连接到电源负极，电压表两端无法同时接通电源两极，电压表示数也为0，会出现两电表都无示数的情况，完全不符合“只有一个电表有示数”的条件。再枚举仅一个电表有示数的两类情况：
① 电压表有示数、电流表无示数：说明电路断路，且电压表两端能连通电源两极，对应故障为R₂断路；
② 电流表有示数、电压表无示数：说明电路是通路，电压表被短路，对应故障为R₂短路。
两类情况中R₁都没有发生断路，因此R₁一定不发生断路故障。
(2) 若两个电表均无示数：首先电流表无示数，说明电路存在断路故障；电压表无示数，说明电压表的正负接线柱无法同时连通电源两极，因此R₁一定处于断路状态（若R1完好，仅R2断路时电压表会串联接入电路，示数接近电源电压，不符合电压表无示数的条件）。在此前提下，R₂的状态可以是完好、断路、短路，对应的故障分别为：R₁单独断路、R₁和R₂都断路、R₁断路同时R₂短路，三种情况都满足两电表均无示数。
【答案】
(1) 一定不 (2) R₁断路或R₁、R₂都断路或R₁断路、R₂短路
【知识点】
串联电路故障分析，电表的使用规则
【点评】
本题是串联电路故障分析的经典题型，需要结合电表示数特征逐一枚举验证所有可能的故障，易错点是容易遗漏“R₁断路、R₂短路”这一故障组合，解题时要注意不要漏解，养成反向验证故障是否符合所有条件的习惯。
【难度系数】
0.4
首先先明确电路正常工作的结构：开关S闭合后，R₁与R₂串联，电流表测串联电路的总电流，电压表测R₂两端的电压，且故障仅出现在R₁、R₂上，故障类型为短路或断路。解题时我们可以先通过假设法，逐一验证不同故障对应的电表示数，再匹配题目给出的示数条件推导结论：第一问要判断“只有一个电表有示数”时R1是否可能断路，我们可以先假设R1断路，看是否能满足“只有一个电表有示数”的条件，再结合其余可能的故障验证；第二问要找出两表都无示数的所有故障，先根据电流表无示数判断电路大概率存在断路，再结合电压表无示数的特征，反向推导所有符合条件的故障组合即可。
【解析】
先明确电路基础结构：开关S闭合后，R₁、R₂串联，电流表测电路电流，电压表测R₂两端电压，故障仅发生在R₁、R₂上。
(1) 假设R₁发生断路故障：此时整个电路完全断开，电路中没有电流，电流表示数为0；同时电压表的左端无法通过断开的R₁连接到电源负极，电压表两端无法同时接通电源两极，电压表示数也为0，会出现两电表都无示数的情况，完全不符合“只有一个电表有示数”的条件。再枚举仅一个电表有示数的两类情况：
① 电压表有示数、电流表无示数：说明电路断路，且电压表两端能连通电源两极，对应故障为R₂断路；
② 电流表有示数、电压表无示数：说明电路是通路，电压表被短路，对应故障为R₂短路。
两类情况中R₁都没有发生断路，因此R₁一定不发生断路故障。
(2) 若两个电表均无示数：首先电流表无示数，说明电路存在断路故障；电压表无示数，说明电压表的正负接线柱无法同时连通电源两极，因此R₁一定处于断路状态（若R1完好，仅R2断路时电压表会串联接入电路，示数接近电源电压，不符合电压表无示数的条件）。在此前提下，R₂的状态可以是完好、断路、短路，对应的故障分别为：R₁单独断路、R₁和R₂都断路、R₁断路同时R₂短路，三种情况都满足两电表均无示数。
【答案】
(1) 一定不 (2) R₁断路或R₁、R₂都断路或R₁断路、R₂短路
【知识点】
串联电路故障分析，电表的使用规则
【点评】
本题是串联电路故障分析的经典题型，需要结合电表示数特征逐一枚举验证所有可能的故障，易错点是容易遗漏“R₁断路、R₂短路”这一故障组合，解题时要注意不要漏解，养成反向验证故障是否符合所有条件的习惯。
【难度系数】
0.4
10. 如图所示电路中,由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障,且只发生在电阻$R_{1}$或滑动变阻器$R_{2}$上,现通过接入一个电表来判断故障。
(1) 应选择方案
A. 将一个电流表接入到$Q$点
B. 将一个电压表接入到$QM$之间
C. 将一个电压表接入到$MN$之间
(2) 请写出选择方案后,闭合开关$S$后的操作、电表的示数变化情况及其对应的故障:
(1) 应选择方案
A
(填字母)。A. 将一个电流表接入到$Q$点
B. 将一个电压表接入到$QM$之间
C. 将一个电压表接入到$MN$之间
(2) 请写出选择方案后,闭合开关$S$后的操作、电表的示数变化情况及其对应的故障:
移动滑动变阻器的滑片,电流表示数变化则R₁断路,电流表示数不变则R₂断路
。答案
10.(1) A (2) 移动滑动变阻器的滑片,电流表示数变化则R₁断路,电流表示数不变则R₂断路 提示:将电流表接入到Q点,测干路电流,移动滑动变阻器的滑片,若电流表的示数不变,则通过滑动变阻器的电流不变,故故障是R₂断路;若电流表的示数变化,则通过滑动变阻器的电流发生改变,该支路正常,故故障是R₁断路。将电压表接到QM间,测空导线的电压,示数一直为0;将电压表接到MN间,测电源电压,示数保持不变,两种方案均无法判断故障。
解析
【分析】
首先明确电路结构：R₁与R₂并联，题目限定仅存在一处断路故障，且故障只出现在R₁或R₂上，我们需要逐一验证三个方案能否区分两种故障：
1. 验证选项A：电流表接入Q点，测量干路总电流。若R₁断路，电路仅剩下R₂接入电路，移动滑动变阻器滑片时，R₂接入的阻值改变，电源电压不变，由欧姆定律可知电路电流会随之改变；若R₂断路，电路仅剩下定值电阻R₁接入电路，移动滑片不会改变R₁的阻值，电路电流始终不变，该方案可以区分两种故障。
2. 验证选项B：电压表接入QM之间，QM之间为导线，无论R₁断路还是R₂断路，电压表始终测量导线两端电压，示数一直为0，无法判断故障。
3. 验证选项C：电压表接入MN之间，MN并联在电源两端，无论R₁断路还是R₂断路，电压表都能连通电源两极，示数始终等于电源电压，无法判断故障。
由此可确定第一问的正确选项，再对应推导操作和故障对应关系即可。
【解析】
(1) 对三个方案逐一分析：
方案A：电流表接Q点测干路电流，可通过移动滑片时电流的变化情况区分R₁断路和R₂断路，方案可行；
方案B：电压表接QM之间，测量导线两端电压，无论哪一个电阻断路，电压表示数始终为0，无法区分故障，不可行；
方案C：电压表接MN之间，始终并联在电源两端，无论哪一个电阻断路，电压表示数始终等于电源电压，无法区分故障，不可行。因此选A。
(2) 接入电流表闭合开关S后，移动滑动变阻器的滑片：
若电流表示数发生变化，说明R₂支路正常导通，故障为R₁断路；
若电流表示数始终不变，说明R₂支路断路，电路仅定值电阻R₁接入，故障为R₂断路。
【答案】
(1) A
(2) 移动滑动变阻器的滑片，电流表示数变化则R₁断路，电流表示数不变则R₂断路
【知识点】
并联电路故障分析，欧姆定律应用
【点评】
本题考查并联电路断路故障的判断，核心利用并联电路支路互不影响的特点，通过电表的示数变化区分不同位置的断路故障，需要逐一排除无效的测量方案，理清不同故障下电表示数的变化规律，避免误选无法区分故障的电压表测量方案。
【难度系数】
0.6
首先明确电路结构：R₁与R₂并联，题目限定仅存在一处断路故障，且故障只出现在R₁或R₂上，我们需要逐一验证三个方案能否区分两种故障：
1. 验证选项A：电流表接入Q点，测量干路总电流。若R₁断路，电路仅剩下R₂接入电路，移动滑动变阻器滑片时，R₂接入的阻值改变，电源电压不变，由欧姆定律可知电路电流会随之改变；若R₂断路，电路仅剩下定值电阻R₁接入电路，移动滑片不会改变R₁的阻值，电路电流始终不变，该方案可以区分两种故障。
2. 验证选项B：电压表接入QM之间，QM之间为导线，无论R₁断路还是R₂断路，电压表始终测量导线两端电压，示数一直为0，无法判断故障。
3. 验证选项C：电压表接入MN之间，MN并联在电源两端，无论R₁断路还是R₂断路，电压表都能连通电源两极，示数始终等于电源电压，无法判断故障。
由此可确定第一问的正确选项，再对应推导操作和故障对应关系即可。
【解析】
(1) 对三个方案逐一分析：
方案A：电流表接Q点测干路电流，可通过移动滑片时电流的变化情况区分R₁断路和R₂断路，方案可行；
方案B：电压表接QM之间，测量导线两端电压，无论哪一个电阻断路，电压表示数始终为0，无法区分故障，不可行；
方案C：电压表接MN之间，始终并联在电源两端，无论哪一个电阻断路，电压表示数始终等于电源电压，无法区分故障，不可行。因此选A。
(2) 接入电流表闭合开关S后，移动滑动变阻器的滑片：
若电流表示数发生变化，说明R₂支路正常导通，故障为R₁断路；
若电流表示数始终不变，说明R₂支路断路，电路仅定值电阻R₁接入，故障为R₂断路。
【答案】
(1) A
(2) 移动滑动变阻器的滑片，电流表示数变化则R₁断路，电流表示数不变则R₂断路
【知识点】
并联电路故障分析，欧姆定律应用
【点评】
本题考查并联电路断路故障的判断，核心利用并联电路支路互不影响的特点，通过电表的示数变化区分不同位置的断路故障，需要逐一排除无效的测量方案，理清不同故障下电表示数的变化规律，避免误选无法区分故障的电压表测量方案。
【难度系数】
0.6

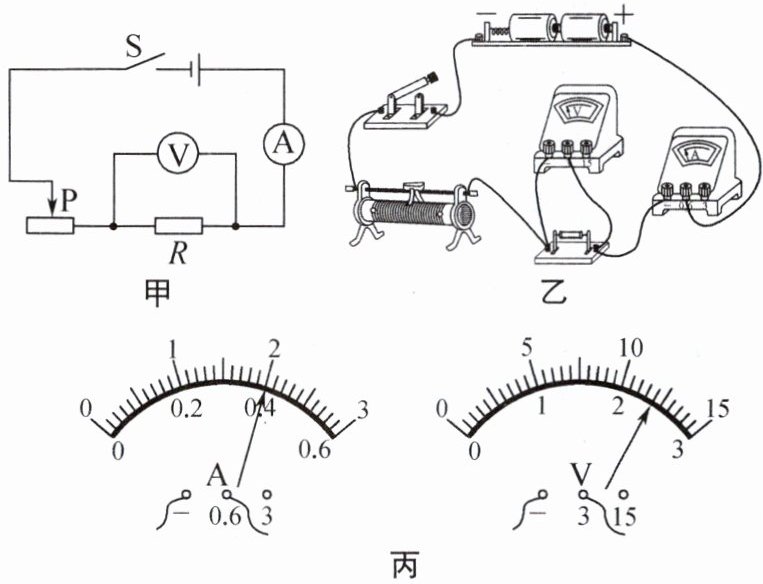

11. 小明用如图甲所示的电路来测未知电阻$R$的阻值,图乙是他连接的实验电路。
(1) 图乙中有一根导线接错了,请在这根导线上打“×”,并用笔画线改到正确的位置。
(2) 图丙是正确连接电路后某次实验时电表的示数,则被测电阻此次的测量值为
(3) 小霞用图甲电路测未知电阻时,闭合开关后发现电流表和电压表均无示数,老师告诉她故障只有一处,发生在开关或滑动变阻器上,小明帮她提出两种检测故障的方案。
方案一:互换电流表和电压表的位置,闭合开关后观察电表的示数。
方案二:把电压表拆下来并联在开关的两端,闭合开关后观察电压表的示数。
你支持方案
(1) 图乙中有一根导线接错了,请在这根导线上打“×”,并用笔画线改到正确的位置。
(2) 图丙是正确连接电路后某次实验时电表的示数,则被测电阻此次的测量值为
6
$\Omega$。(3) 小霞用图甲电路测未知电阻时,闭合开关后发现电流表和电压表均无示数,老师告诉她故障只有一处,发生在开关或滑动变阻器上,小明帮她提出两种检测故障的方案。
方案一:互换电流表和电压表的位置,闭合开关后观察电表的示数。
方案二:把电压表拆下来并联在开关的两端,闭合开关后观察电压表的示数。
你支持方案
二
,根据所选方案写出电表示数的情况和对应的故障:电压表示数不为0时是开关断路,电压表示数为0时是滑动变阻器断路
。答案
11.(1) 如图所示
(2) 6 (3) 二 电压表示数不为0时是开关断路,电压表示数为0时是滑动变阻器断路 提示:(2) 图丙中电流表的示数为0.4 A,电压表的示数为2.4 V,被测电阻R=2.4 V/0.4 A=6 Ω。(3) 方案一中,两表位置互换后,由于故障发生在开关或滑动变阻器上,闭合开关时,电路仍断路,两表均无示数。方案二中,把电压表拆下来并联在开关两端,当电压表示数不为0时,故障是开关断路,当电压表示数为0时,故障是滑动变阻器断路。解析
【分析】
我们一步步梳理解题思路：
1. 第一问修改实物连线：先对照甲图的电路图，明确电路连接要求：滑动变阻器、待测电阻R、电流表三者串联，电压表并联在待测电阻R两端。观察乙图实物连接，发现当前接线没有让电流表完整串联进整个串联回路，存在接线错误，找到错误导线调整后，满足串联规则和电压表的测量要求即可。
2. 第二问计算待测电阻：先确定两个电表的量程，电流表接0~0.6A量程，分度值0.02A，读出对应电流值；电压表接0~3V量程，分度值0.1V，读出对应电压值，再代入欧姆定律R=U/I计算，就能得到待测电阻的测量值。
3. 第三问判断故障检测方案：已知故障只有一处，要么开关断路，要么滑动变阻器断路。先分析方案一：互换电流表和电压表位置后，无论哪一处断路，整个电路都是断开的，两个电表都没有示数，无法区分两种故障。再分析方案二：把电压表并联在开关两端，如果开关断路，电压表两端可以通过滑动变阻器、电流表连通到电源两极，电压表有示数；如果是滑动变阻器断路，电压表无法连通到电源正极，就没有示数，能够准确区分两种故障，因此选择方案二更合理。
【解析】
(1) 对照甲图电路图，找到实物图中连接错误的导线，修改后保证电流表串联在电路中，电压表并联在待测电阻R两端即可，修改后的电路见参考图。
(2) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；电压表选用0~3V量程，分度值为0.1V，示数为2.4V。根据欧姆定律计算：
(3) 方案一无法区分两种故障：无论开关断路还是滑动变阻器断路，互换两表位置后电路仍处于断路状态，电流表、电压表都无示数，不能判断故障类型。方案二可以有效区分：将电压表并联在开关两端，若电压表示数不为0，说明电压表两端能连通到电源两极，故障是开关断路；若电压表示数为0，说明电压表无法连通电源两极，故障是滑动变阻器断路，因此支持方案二。
【答案】
(1)
(2) 6
(3) 二；电压表示数不为0时是开关断路，电压表示数为0时是滑动变阻器断路
【知识点】
伏安法测电阻，欧姆定律应用，电路故障分析
【点评】
本题是伏安法测电阻的经典实验题，综合考查了实物电路纠错、电表读数与电阻计算、断路故障的检测分析，需要学生熟练掌握串联电路的特点和电压表检测断路故障的原理，易错点是对两个故障检测方案的合理性判断，需要逐一推导两种故障下的电表示数才能得出正确结论。
【难度系数】
0.6
我们一步步梳理解题思路：
1. 第一问修改实物连线：先对照甲图的电路图，明确电路连接要求：滑动变阻器、待测电阻R、电流表三者串联，电压表并联在待测电阻R两端。观察乙图实物连接，发现当前接线没有让电流表完整串联进整个串联回路，存在接线错误，找到错误导线调整后，满足串联规则和电压表的测量要求即可。
2. 第二问计算待测电阻：先确定两个电表的量程，电流表接0~0.6A量程，分度值0.02A，读出对应电流值；电压表接0~3V量程，分度值0.1V，读出对应电压值，再代入欧姆定律R=U/I计算，就能得到待测电阻的测量值。
3. 第三问判断故障检测方案：已知故障只有一处，要么开关断路，要么滑动变阻器断路。先分析方案一：互换电流表和电压表位置后，无论哪一处断路，整个电路都是断开的，两个电表都没有示数，无法区分两种故障。再分析方案二：把电压表并联在开关两端，如果开关断路，电压表两端可以通过滑动变阻器、电流表连通到电源两极，电压表有示数；如果是滑动变阻器断路，电压表无法连通到电源正极，就没有示数，能够准确区分两种故障，因此选择方案二更合理。
【解析】
(1) 对照甲图电路图，找到实物图中连接错误的导线，修改后保证电流表串联在电路中，电压表并联在待测电阻R两端即可，修改后的电路见参考图。
(2) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；电压表选用0~3V量程，分度值为0.1V，示数为2.4V。根据欧姆定律计算：
(3) 方案一无法区分两种故障：无论开关断路还是滑动变阻器断路，互换两表位置后电路仍处于断路状态，电流表、电压表都无示数，不能判断故障类型。方案二可以有效区分：将电压表并联在开关两端，若电压表示数不为0，说明电压表两端能连通到电源两极，故障是开关断路；若电压表示数为0，说明电压表无法连通电源两极，故障是滑动变阻器断路，因此支持方案二。
【答案】
(1)
(2) 6
(3) 二；电压表示数不为0时是开关断路，电压表示数为0时是滑动变阻器断路
【知识点】
伏安法测电阻，欧姆定律应用，电路故障分析
【点评】
本题是伏安法测电阻的经典实验题，综合考查了实物电路纠错、电表读数与电阻计算、断路故障的检测分析，需要学生熟练掌握串联电路的特点和电压表检测断路故障的原理，易错点是对两个故障检测方案的合理性判断，需要逐一推导两种故障下的电表示数才能得出正确结论。
【难度系数】
0.6
