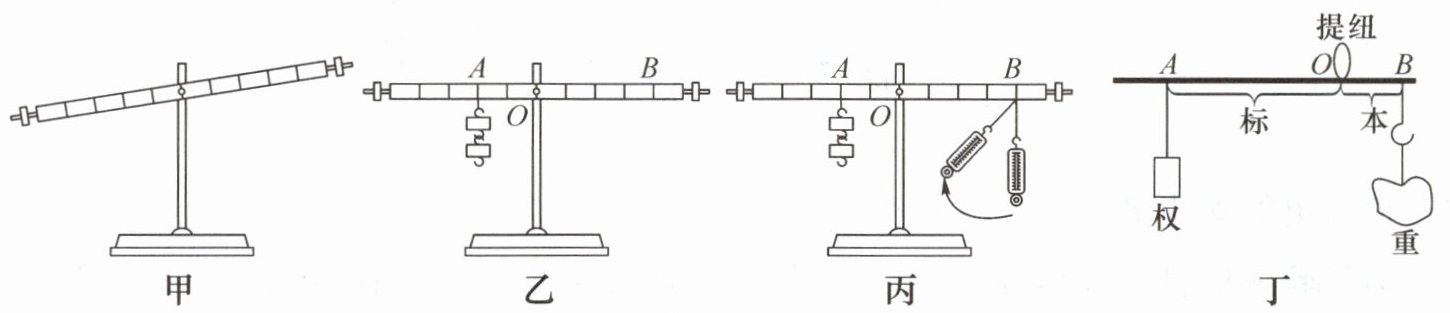

13. 如图是“探究杠杆平衡的条件”的几个实验情景。

(1)杠杆在如图甲所示的位置静止，此时杠杆(选填“是”或“不是”)处于平衡状态。为了使杠杆在水平位置平衡，应将平衡螺母向调节。
(2)在图乙所示操作的基础上进行实验，获得数据如下表，可得杠杆的平衡条件：。(用字母表示)

(3)如图丙所示，在杠杆右侧改用测力计拉，由竖直方向逐渐转到图示位置，杠杆保持水平平衡，则此过程中测力计的示数(选填“变大”“变小”或“不变”)。
(4)《墨经》最早记载了杆秤原理，如图丁所示。“权”“重”表示力，“标”“本”表示。“重”增大时，要使杆秤保持水平平衡，应把“权”向(选填“左”或“右”)移。

(1)是；右
(2)$F_1 l_1 = F_2 l_2$
(3)变大
(4)力臂；右

(1)杠杆静止时处于平衡状态；图甲中杠杆左端下沉，说明左侧力与力臂的乘积较大，应将平衡螺母向右调节，使杠杆在水平位置平衡。(2)由表中数据计算：第1次：1.0 N × 10.0 cm = 0.5 N × 20.0 cm = 10 N·cm；第2次：1.0 N × 20.0 cm = 2.0 N × 10.0 cm = 20 N·cm；第3次：2.0 N × 15.0 cm = 1.5 N × 20.0 cm = 30 N·cm；可见动力×动力臂 = 阻力×阻力臂，即 $F_1 l_1 = F_2 l_2$。(3)图丙中，测力计由竖直方向逐渐倾斜，拉力的力臂变小（支点到力的作用线的垂直距离减小），而阻力和阻力臂不变，根据杠杆平衡条件 $F_1 l_1 = F_2 l_2$，动力臂减小，则动力增大，故示数变大。(4)“标”“本”分别表示动力臂和阻力臂（即权到提纽的距离、重到提纽的距离）；“重”增大时，阻力×阻力臂增大，为保持平衡，需增大动力臂，即把“权”向右移。
