6. 用电热壶烧开水既方便又卫生,因此被广泛使用,某电热壶的结构如图所示。当电热壶接入家庭电路正常工作时,图中的$a$端应与
相线
相连,$c$端应与
接地保护线
相连(以上两空均填“接地保护线”“中性线”或“相线”)。用测电笔检测$b$端时,测电笔的氖管
不会
(填“会”或“不会”)发光。

答案

6. 相线 接地保护线 不会
7. 家庭电路的部分连接如图所示,闭合开关后发现灯泡不亮。当用测电笔检测$A$点时,氖管发光,检测$B$点时,氖管不发光;当用测电笔检测插座的两个孔时,发现只有检测右边孔时氖管发光。发生这一现象的原因可能是
灯泡灯丝断了
。

答案

7. 灯泡灯丝断了

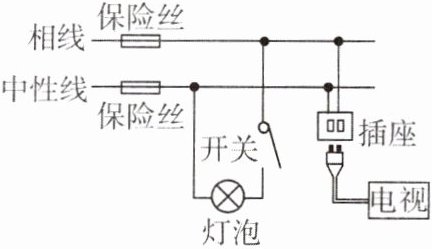

8. 如图所示,在此家庭电路中,将插头插入插座,打开电视,电视不工作,闭合开关,灯泡不亮。保持开关闭合,拔出插头,将测电笔分别插入插座两孔时,氖管均发光,若电路中只有一处故障,则故障一定是(
A
)


A.中性线上的保险丝烧断
B.相线上的保险丝烧断
C.灯丝烧断
D.插头处短路

答案

8. A
9. 根据下列要求作图。连接下图所示的家庭电路,要求:①开关控制灯泡。②把带开关的三孔式插座接入电路中。

答案


9. 如图所示

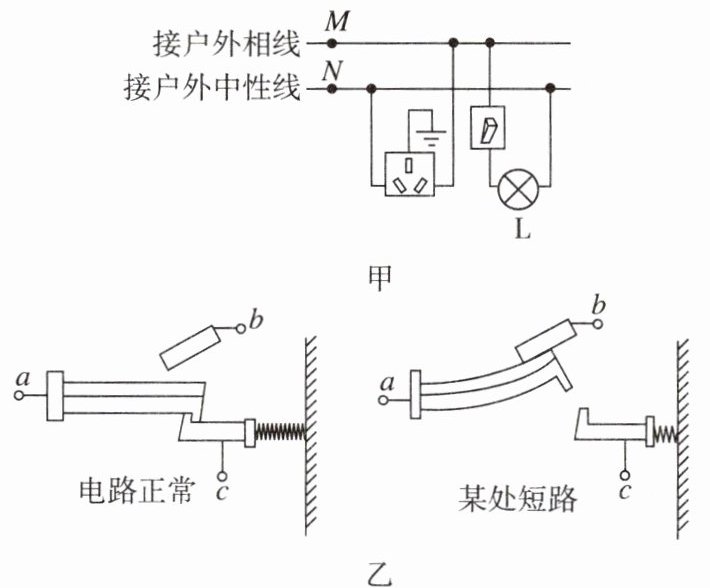

10. 图甲为某家庭电路示意图,为防止电路短路而引发火灾,小明欲将某款双金属片断路器接入该家庭电路中,图乙为断路器分别在“电路正常”和“某处短路”两种状态下的示意图。

(1)小明将断路器接入图甲中$M$处时,应选择$a$、$b$、$c$中的
a、c
两个接线柱。
(2)若小明将该断路器接入图甲中$N$处,在使用中因电灯$\mathrm{L}$发生短路导致断路器断开,用测电笔测试插座三个孔的带电情况,其中能使氖管发光的是
BC
(填字母,多选)。
A. 接地保护孔
B. 中性线插孔
C. 相线插孔

答案

10. (1)a、c (2)BC
