1 上海地区家庭电路中，火线与零线之间的电压为 （）

A.110 V
B.220 V
C.380 V
D.500 V

1.B

【分析】首先回忆我国家庭电路的电压常识，明确不同电压对应的应用场景，通过逐一排除错误选项即可得出正确答案。
【解析】我国（含上海地区）家庭电路中，火线与零线之间的标准电压为220V；选项A的110V是部分国家/地区的家庭电路电压，选项C的380V是工业动力电路的电压，选项D的500V不符合家庭电路电压标准，因此正确答案为B。
【答案】B
【知识点】家庭电路电压
【点评】本题考查家庭电路的基础识记常识，属于电学入门类考点，难度较低。
【难度系数】0.9

2 家庭电路中的以下用电器中，因功率较大而通常需要单独布线的是 （）

A.节能灯
B.电视机
C.空调
D.电风扇

2.C

【分析】首先明确解题思路：家庭电路中，功率较大的用电器工作时电流较大，若与其他用电器共用线路，易造成线路过载，引发安全问题，因此这类大功率用电器通常需要单独布线。接下来分析各选项用电器的功率大小，判断哪个属于大功率用电器，即可得出答案。
【解析】家庭电路中，大功率用电器需单独布线以保障用电安全，具体分析各选项：
A选项节能灯：功率约10~20W，功率较小，无需单独布线；
B选项电视机：功率约100~200W，功率较小，可与其他用电器共用线路；
C选项空调：功率通常在1000W以上，属于大功率用电器，工作时电流大，需单独布线；
D选项电风扇：功率约30~100W，功率较小，无需单独布线。
综上，答案选C。
【答案】C
【知识点】家庭电路、用电器功率
【点评】本题考查家庭电路中大功率用电器的识别，属于初中物理家庭电路模块的基础题，贴近生活实际，难度适中，帮助学生掌握家庭电路的安全布线常识。
【难度系数】0.6

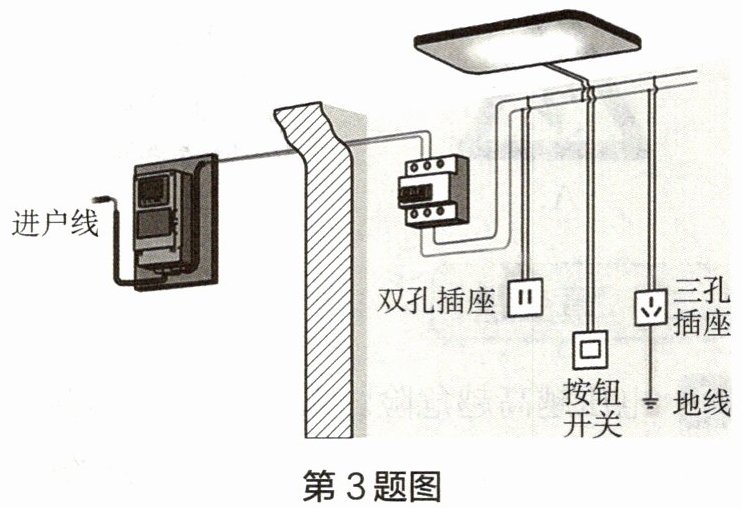

3 如图所示是比较简单的家庭电路示意图，由两根进户线(火线和零线)、、、开关、、插座及导线等组成。其中用于计量家庭用电量的是；当家庭电路中用电器的总功率过大或发生短路时，会自动切断供电线路的是；用电器和插座需以的方式接入电路中。

3.电能表 低压开路器 用电器 电能表 低压开路器 并联

【分析】
要解答本题，需掌握家庭电路的组成结构和各元件的功能：家庭电路中，进户线首先连接电能表，用于计量家庭用电量；接着连接低压开路器，当电路总功率过大或短路导致电流异常时，它会自动切断线路；后续依次连接开关、用电器、插座等，用电器和插座需并联接入电路，保证各用电器工作时互不影响。
【解析】
家庭电路的组成顺序为：进户线→电能表→低压开路器→开关→用电器→插座及导线。其中，电能表的功能是计量家庭电路消耗的电能；低压开路器的作用是当电路中用电器总功率过大或发生短路时，自动切断供电线路；用电器和插座需以并联的方式接入电路，这样各用电器能独立工作，互不干扰。
【答案】
电能表 低压开路器 用电器 电能表 低压开路器 并联
【知识点】
家庭电路组成 电能表作用 空气开关作用
【点评】
本题考查家庭电路的基本组成及各元件的功能，属于基础知识点，需牢记家庭电路的连接顺序和各元件的作用，难度较低。
【难度系数】
0.7

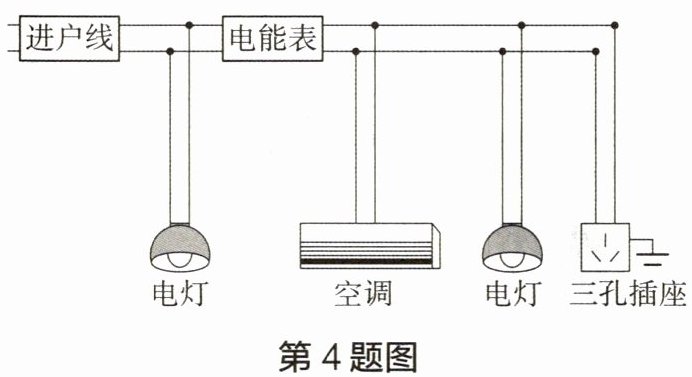

4 小明利用所学知识设计了一个简单的家庭电路，如图所示。你认为他的设计是否合理？如果不合理，请你指出不合理之处，并说明理由。

4.不合理。输电线进户后,首先要接到电能表上,从而计量家庭电路中所有用电器消耗的电能;家庭电路中应接有控制整个电路的总开关和保险装置(空气开关),从而方便控制整个电路的通断和保护电路。

【分析】
要判断该家庭电路设计是否合理，需依据家庭电路的正确组成规则：输电线进户后，应先连接电能表（计量总电能），之后需依次安装总开关（控制整个电路通断）、保险装置（电流过大时保护电路），再连接各用电器与插座。对比题图设计，检查是否缺少必要的组成部分，即可得出结论。
【解析】
家庭电路的正确连接要求：①输电线进户后首先要接入电能表，用于计量家庭电路所有用电器消耗的电能；②电能表之后需安装总开关，方便控制整个家庭电路的通断；③还需安装保险装置（如空气开关），当电路电流过大时自动切断电路，保护电路安全。观察题图，小明设计的电路中，电能表后未安装总开关和保险装置，不符合家庭电路的功能与安全要求，因此设计不合理。
【答案】
不合理。不合理之处：电路中缺少总开关和保险装置。理由：家庭电路中，输电线进户后应先接电能表，之后需要总开关控制整个电路的通断，还需要保险装置保护电路，该设计中未安装这两个必要装置。
【知识点】
家庭电路的组成，总开关与保险装置的作用
【点评】
本题考查家庭电路的基本组成，需牢记家庭电路各部分的安装顺序和功能，属于基础识记类题目，难度不大，易错点是忽略总开关和保险装置的位置要求。
【难度系数】
0.6
