5 小红测量某金属丝电阻.
乙

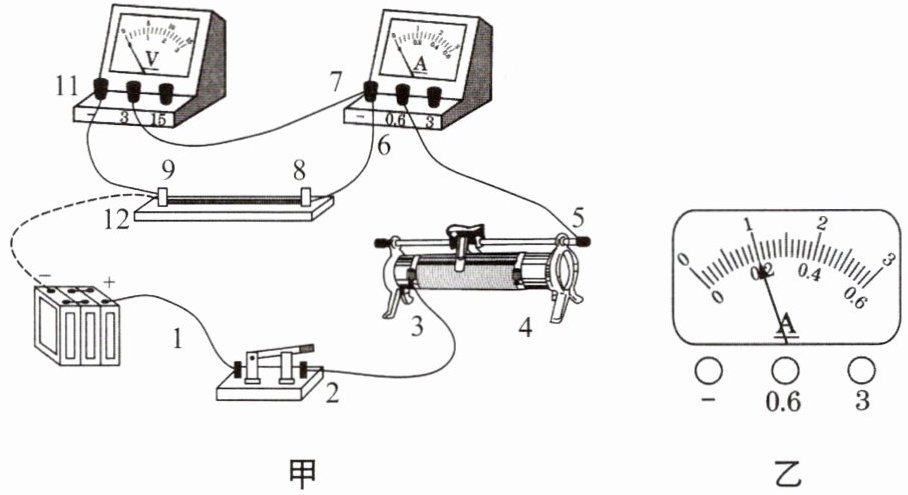

(1) 图甲是小红正准备接入最后一根导线(图中虚线所示)时的实验电路,请指出图中在器材操作上存在的两个不妥之处:
(2) 连接好电路闭合开关,发现电压表示数接近电源电压,电流表示数几乎为0,由此可以推断:电路中

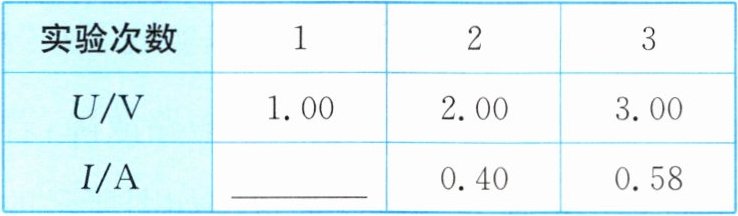

(3) 排除故障后,移动滑片,测量数据如表所示,图乙是第1次实验时电流表的示数,其示数为
实验次数123U/V1.00
2.003.00I/A0.400.58
(4) 测量结束后,应先断开
乙
(1) 图甲是小红正准备接入最后一根导线(图中虚线所示)时的实验电路,请指出图中在器材操作上存在的两个不妥之处:
开关没有断开
; 滑动变阻器的滑片没有移到阻值最大处
.(2) 连接好电路闭合开关,发现电压表示数接近电源电压,电流表示数几乎为0,由此可以推断:电路中
7、8、9
(填图中表示接线柱的数字)间发生了 断路
(填“断路”或“短路”).(3) 排除故障后,移动滑片,测量数据如表所示,图乙是第1次实验时电流表的示数,其示数为
0.20
A.该金属丝的电阻为 5.1
Ω.实验次数123U/V1.00
2.003.00I/A0.400.58(4) 测量结束后,应先断开
开关
,再拆除导线,最后整理好器材.答案
(1) 开关没有断开 滑动变阻器的滑片没有移到阻值最大处
(2) 7、8、9 断路
(3) 0.20 5.1
(4) 开关
(2) 7、8、9 断路
(3) 0.20 5.1
(4) 开关
解析
【分析】
本题围绕金属丝电阻测量的电学实验展开，需结合实验操作规范、电路故障判断、电表读数及电阻计算来解答：
(1) 连接电路时，为保护电路，开关必须断开，滑动变阻器滑片需移至最大阻值处，据此找出操作不妥之处；
(2) 根据“电流几乎为0（断路特征）、电压表示数接近电源电压（电压表串联在电路中，测电源电压）”判断断路位置；
(3) 先确定电流表量程和分度值读数，再利用R=U/I计算电阻，多次测量取平均值减小误差；
(4) 实验结束后，为安全和保护器材，需先断开开关再拆除导线。
【解析】
(1) 连接电路的规则：连接电路时开关应断开，滑动变阻器滑片应置于最大阻值处，图中准备接入最后一根导线时，开关未断开，滑动变阻器滑片未移到阻值最大端，故存在两个不妥之处；
(2) 闭合开关后，电流表示数几乎为0，说明电路断路；电压表示数接近电源电压，说明电压表两端与电源两极连通，故障为与电压表并联的接线柱7、8、9间发生断路；
(3) 电流表选用0~0.6A量程，分度值为0.02A，第1次实验电流表示数为0.20A；三次实验电阻分别为R₁=1.00V/0.20A=5Ω，R₂=2.00V/0.40A=5Ω，R₃=3.00V/0.58A≈5.17Ω，平均电阻约为5.1Ω；
(4) 测量结束后，为防止电路短路或损坏器材，应先断开开关，再拆除导线整理器材。
【答案】
(1) 开关没有断开；滑动变阻器的滑片没有移到阻值最大处
(2) 7、8、9；断路
(3) 0.20；5.1
(4) 开关
【知识点】
电路连接的基本操作、电路故障分析、电阻的测量
【点评】
本题为初中电学实验基础题，考查实验操作规范、故障判断、电表读数及电阻计算，是电阻测量实验的核心考点，需熟练掌握实验步骤和故障分析方法。
【难度系数】
0.6
本题围绕金属丝电阻测量的电学实验展开，需结合实验操作规范、电路故障判断、电表读数及电阻计算来解答：
(1) 连接电路时，为保护电路，开关必须断开，滑动变阻器滑片需移至最大阻值处，据此找出操作不妥之处；
(2) 根据“电流几乎为0（断路特征）、电压表示数接近电源电压（电压表串联在电路中，测电源电压）”判断断路位置；
(3) 先确定电流表量程和分度值读数，再利用R=U/I计算电阻，多次测量取平均值减小误差；
(4) 实验结束后，为安全和保护器材，需先断开开关再拆除导线。
【解析】
(1) 连接电路的规则：连接电路时开关应断开，滑动变阻器滑片应置于最大阻值处，图中准备接入最后一根导线时，开关未断开，滑动变阻器滑片未移到阻值最大端，故存在两个不妥之处；
(2) 闭合开关后，电流表示数几乎为0，说明电路断路；电压表示数接近电源电压，说明电压表两端与电源两极连通，故障为与电压表并联的接线柱7、8、9间发生断路；
(3) 电流表选用0~0.6A量程，分度值为0.02A，第1次实验电流表示数为0.20A；三次实验电阻分别为R₁=1.00V/0.20A=5Ω，R₂=2.00V/0.40A=5Ω，R₃=3.00V/0.58A≈5.17Ω，平均电阻约为5.1Ω；
(4) 测量结束后，为防止电路短路或损坏器材，应先断开开关，再拆除导线整理器材。
【答案】
(1) 开关没有断开；滑动变阻器的滑片没有移到阻值最大处
(2) 7、8、9；断路
(3) 0.20；5.1
(4) 开关
【知识点】
电路连接的基本操作、电路故障分析、电阻的测量
【点评】
本题为初中电学实验基础题，考查实验操作规范、故障判断、电表读数及电阻计算，是电阻测量实验的核心考点，需熟练掌握实验步骤和故障分析方法。
【难度系数】
0.6

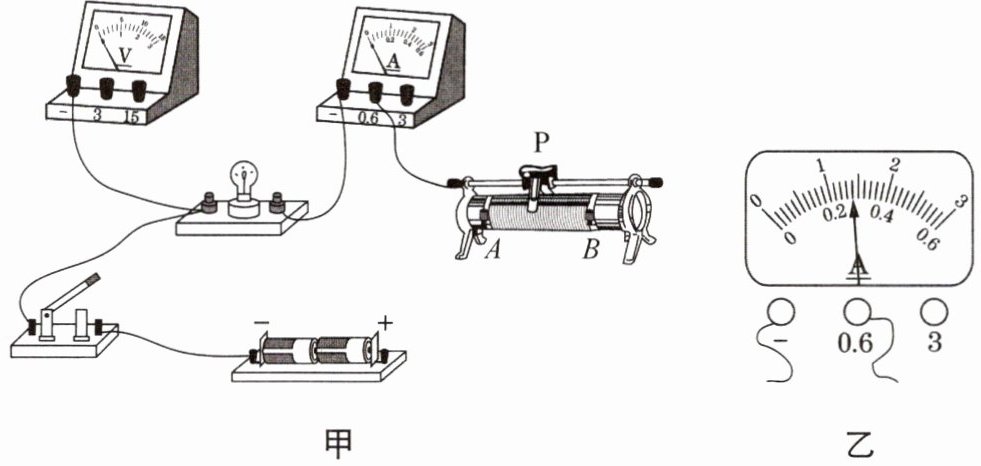

6 易错题 用如图甲所示电路测量小灯泡的电阻，其中电源电压为3 V恒定不变，小灯泡正常发光时的电压为2.5 V，滑动变阻器规格为“20 Ω 1 A”，导线若干（导线电阻忽略不计）。
（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大。
（2）小明连好电路，一闭合开关，小灯泡就发出耀眼的光。他在操作中的问题是

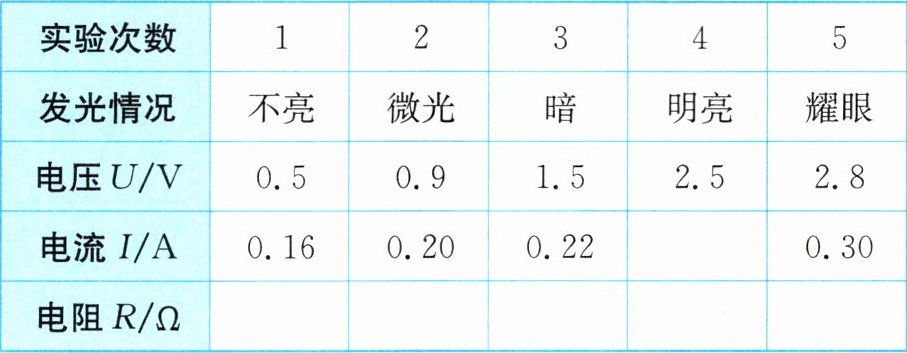

（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如表所示）。当电压表的示数为2.5 V时，小灯泡正常发光，此时电流表示数如图乙所示为
（4）对比小灯泡在不同亮度下的电阻，你的发现是
（5）小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由：
（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大。
（2）小明连好电路，一闭合开关，小灯泡就发出耀眼的光。他在操作中的问题是
闭合开关前滑动变阻器的滑片没有调到最大阻值处
。（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如表所示）。当电压表的示数为2.5 V时，小灯泡正常发光，此时电流表示数如图乙所示为
0.28
A，计算此时小灯泡的阻值为8.9
Ω（结果精确到0.1 Ω）。（4）对比小灯泡在不同亮度下的电阻，你的发现是
灯泡的电阻随温度的升高而增大
。实际生活中，在闭合开关的瞬间白炽灯灯丝容易烧坏，是因为此时灯丝的电阻较小
，电流较大，灯丝容易熔断。（5）小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由：
不可行，因为小灯泡的电阻随着温度的变化而变化
。答案
(1)
(2) 闭合开关前滑动变阻器的滑片没有调到最大阻值处
(3) 0.28 8.9
(4) 灯泡的电阻随温度的升高而增大 较小
(5) 不可行，因为小灯泡的电阻随着温度的变化而变化
解析
【分析】
本题围绕测量小灯泡电阻的实验展开，需依次解决电路连接、操作错误分析、电表读数、电阻计算、电阻特性分析及实验可行性判断等问题。（1）电路连接需满足滑动变阻器滑片左滑时电阻变大，根据滑动变阻器“一上一下”接线原则，应选择右下接线柱接入电路，使滑片左移时接入电阻丝变长；（2）闭合开关后灯泡过亮，是因为滑动变阻器未调到最大阻值处，电路电流过大；（3）电流表读数需先确定量程和分度值，再根据欧姆定律计算电阻；（4）灯泡亮度不同说明温度不同，电阻随温度变化；（5）探究电流与电压关系需控制电阻不变，而小灯泡电阻随温度变化，故不可行。
【解析】

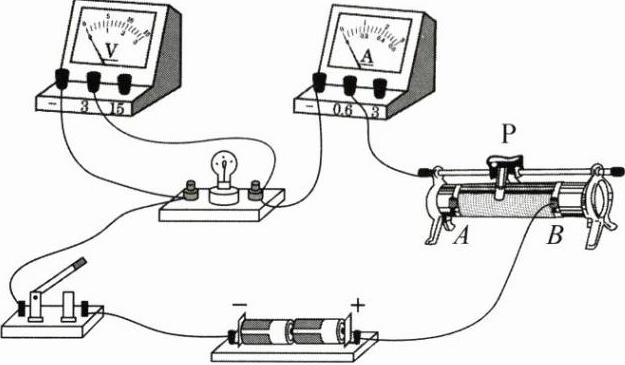

（1）滑动变阻器要求滑片P向左滑动时接入电阻变大，需接入右下接线柱（B端）和上方任意一个接线柱，将滑动变阻器的左上接线柱与电路对应位置连接（导线不交叉），具体连线如图（对应参考答案的img id=1）。
（2）闭合开关前，滑动变阻器的滑片应调到最大阻值处，若未调至最大阻值，闭合开关后电路总电阻过小，电流过大，导致小灯泡发出耀眼的光，故操作问题是：闭合开关前滑动变阻器的滑片没有调到最大阻值处。
（3）电流表选用0~0.6A量程，分度值为0.02A，指针指向0.28A位置，故电流表示数为0.28A；根据欧姆定律$R=\frac{U}{I}$，小灯泡正常发光时电阻$R=\frac{2.5V}{0.28A}\approx8.9Ω$。
（4）小灯泡亮度不同时，灯丝温度不同，由数据可知，亮度越高（温度越高），电阻越大，故发现：灯泡的电阻随温度的升高而增大；闭合开关瞬间，灯丝温度低，电阻较小，根据$I=\frac{U}{R}$，电源电压不变时电流较大，灯丝容易熔断。
（5）探究电流和电压的关系时，需控制电阻不变，而小灯泡的电阻随温度变化，不是定值，故不可行。
【答案】
(1)
(2) 闭合开关前滑动变阻器的滑片没有调到最大阻值处
(3) 0.28 8.9
(4) 灯泡的电阻随温度的升高而增大 较小
(5) 不可行，因为小灯泡的电阻随着温度的变化而变化
【知识点】
滑动变阻器使用、欧姆定律、影响电阻的因素
【点评】
本题是测量小灯泡电阻的综合实验题，涵盖电路连接、实验操作、数据分析及实验评估，考查电学核心知识点，属于易错题，需学生掌握实验原理和操作规范。
【难度系数】
0.5
本题围绕测量小灯泡电阻的实验展开，需依次解决电路连接、操作错误分析、电表读数、电阻计算、电阻特性分析及实验可行性判断等问题。（1）电路连接需满足滑动变阻器滑片左滑时电阻变大，根据滑动变阻器“一上一下”接线原则，应选择右下接线柱接入电路，使滑片左移时接入电阻丝变长；（2）闭合开关后灯泡过亮，是因为滑动变阻器未调到最大阻值处，电路电流过大；（3）电流表读数需先确定量程和分度值，再根据欧姆定律计算电阻；（4）灯泡亮度不同说明温度不同，电阻随温度变化；（5）探究电流与电压关系需控制电阻不变，而小灯泡电阻随温度变化，故不可行。
【解析】
（1）滑动变阻器要求滑片P向左滑动时接入电阻变大，需接入右下接线柱（B端）和上方任意一个接线柱，将滑动变阻器的左上接线柱与电路对应位置连接（导线不交叉），具体连线如图（对应参考答案的img id=1）。
（2）闭合开关前，滑动变阻器的滑片应调到最大阻值处，若未调至最大阻值，闭合开关后电路总电阻过小，电流过大，导致小灯泡发出耀眼的光，故操作问题是：闭合开关前滑动变阻器的滑片没有调到最大阻值处。
（3）电流表选用0~0.6A量程，分度值为0.02A，指针指向0.28A位置，故电流表示数为0.28A；根据欧姆定律$R=\frac{U}{I}$，小灯泡正常发光时电阻$R=\frac{2.5V}{0.28A}\approx8.9Ω$。
（4）小灯泡亮度不同时，灯丝温度不同，由数据可知，亮度越高（温度越高），电阻越大，故发现：灯泡的电阻随温度的升高而增大；闭合开关瞬间，灯丝温度低，电阻较小，根据$I=\frac{U}{R}$，电源电压不变时电流较大，灯丝容易熔断。
（5）探究电流和电压的关系时，需控制电阻不变，而小灯泡的电阻随温度变化，不是定值，故不可行。
【答案】
(1)
(2) 闭合开关前滑动变阻器的滑片没有调到最大阻值处
(3) 0.28 8.9
(4) 灯泡的电阻随温度的升高而增大 较小
(5) 不可行，因为小灯泡的电阻随着温度的变化而变化
【知识点】
滑动变阻器使用、欧姆定律、影响电阻的因素
【点评】
本题是测量小灯泡电阻的综合实验题，涵盖电路连接、实验操作、数据分析及实验评估，考查电学核心知识点，属于易错题，需学生掌握实验原理和操作规范。
【难度系数】
0.5
