9.图7-7甲所示为某运动员沿冰雪赛道向上滑行的情景。请在图7-7乙中画出运动员受到的重力G和摩擦力f的示意图(O点是运动员处于该位置时的重心)。

9.图略。提示:该运动员受到的摩擦力是滑动摩擦力,如何准确判断该力的方向是解答本题的关键,重力和摩擦力的作用点都画在运动员的重心位置

10.某物理兴趣小组在“探究滑动摩擦力大小与哪些因素有关”的实验中，他们猜想影响滑动摩擦力大小的因素可能有：①接触面所受的压力大小；②接触面的粗糙程度；③接触面积的大小。

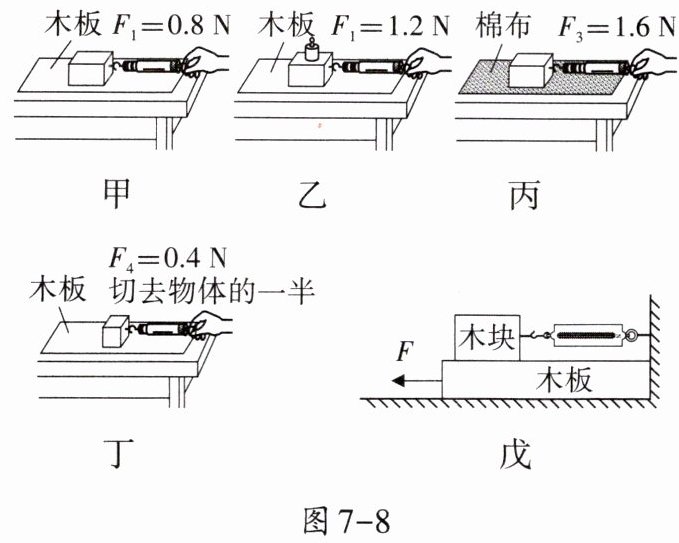

实验过程如图7-8所示。

(1)实验中他们把木块放在水平接触面上，用弹簧测力计水平拉动木块，根据得出拉力等于摩擦力，从而测出木块所受摩擦力的大小。
(2)要探究猜想②，他应该选择两图的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：在其他因素相同的情况下，，滑动摩擦力越大。
(3)要探究猜想③，他们将木块切去一半，重复图甲的操作过程，如图丁。比较图甲和图丁的实验结果，得出结论：滑动摩擦力的大小与接触面积的大小有关。这个实验存在的问题是。
(4)小伟在实验中发现，拉着木块运动时很难控制“匀速”，于是他设计了如图戊的装置，将弹簧测力计固定，改为拉动木板。当他水平向左拉动木板时，木块受到的摩擦力的方向为水平（选填“向左”或“向右”），该方案的优点是实验中（选填“需要”或“不需要”）匀速拉动木板。

10.(1)匀速 二力平衡 (2)甲、丙 接触面越粗糙 (3)没有控制压力相同 (4)向左 不需要
