1. 在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为()。

A.0.25 A、20 Ω
B.1 A、20 Ω
C.0.4 A、10 Ω
D.1 A、10 Ω

1.A

2. 小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据进行整理，作出了如图所示的图像。根据图像，下列说法不正确的是()。

A.导体甲的电阻大于导体乙的电阻
B.通过导体甲的电流与其两端的电压成正比
C.当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
D.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A

2.A

3. 电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，确定触摸的位置。
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长导体的电阻就越的规律。
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为$R_1$，下部分电阻为$R_2$，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得$R_2$两端电压增大，则可知$R_2$阻值，触摸点P到屏下端的距离。（以上两空均填“增大”“减小”或“不变”）

3.(1)大 (2)增大 增大

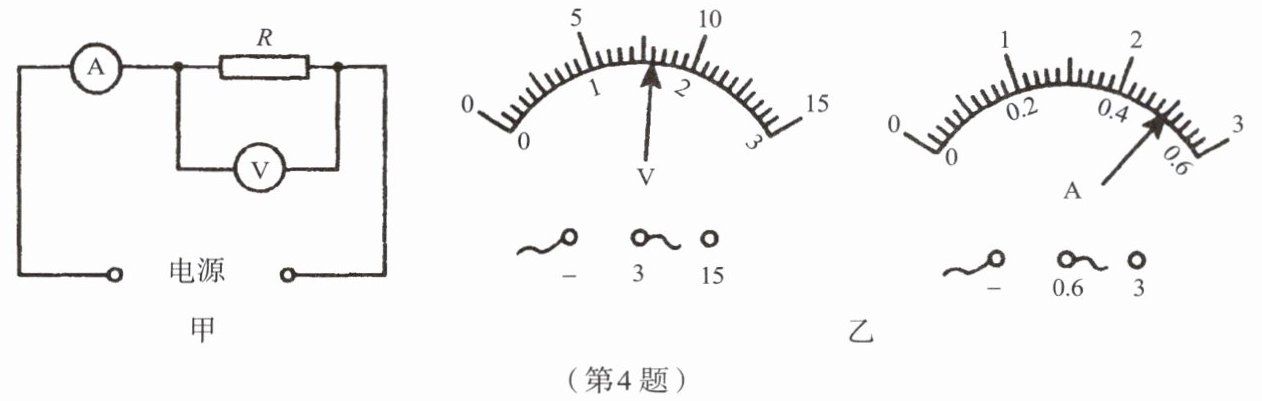

4. 用电压表和电流表可以测量未知导体R的电阻值(即伏安法测电阻),图甲为一种测量方案的原理图(不考虑多次测量,图中用“电源”表示电路的其他部分)。
(1)某次实验时电压表和电流表的读数如图乙所示,电压表的读数为V,电流表的读数为A,则电阻的测量值R=Ω。
(2)考虑到电压表的电阻对电路的影响,必然会给测量结果带来误差,那么用这种方案测量出来的电阻值(填“大于”“小于”或“等于”)真实值,其原因是。

4.(1)1.6 0.5 3.2
(2)小于 电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压是准确的，由$R=\frac{U}{I}$可知，电阻的测量值小于真实值
