10 如图所示，探究光的反射定律时，平面镜水平放置，白色纸板竖直立在镜面上，入射光线AO紧贴纸板射向镜面，纸板上能看到反射光线OB（图中未画出），O为入射点，ON为法线，则 （）

A.反射光线OB的位置在ON的左侧E
B.仅增大图中∠α的角度，反射光线OB将远离ON
C.将纸板右侧F沿ON向后翻折，OB位置不变
D.仅将纸板取走，反射光线OB将不存在

第10题图 第11题图

10. C

【分析】
要解决本题，需结合光的反射定律逐一分析选项：光的反射定律核心内容为：反射光线、入射光线和法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
选项A：根据“反射光线与入射光线分居法线两侧”，入射光线AO在法线ON左侧，反射光线OB应在ON右侧，故A错误。
选项B：∠α是入射光线与纸板底边的夹角，入射角为90°-∠α；增大∠α时，入射角减小，反射角等于入射角也减小，反射光线OB应靠近法线ON，而非远离，故B错误。
选项C：反射光线由入射光线和法线决定，与纸板是否存在无关；将纸板F沿ON向后翻折，仅无法在纸板上显示反射光线，反射光线OB的位置不变，故C正确。
选项D：纸板的作用是显示光线，取走纸板后，光的反射规律不变，反射光线OB仍然存在，故D错误。
【解析】
根据光的反射定律，对各选项分析如下：
1. 选项A：反射光线与入射光线分居法线两侧，入射光线AO在法线ON左侧，因此反射光线OB应在ON右侧，A错误。
2. 选项B：∠α为入射光线与纸板底边的夹角，入射角=90°-∠α；增大∠α时入射角减小，反射角随之减小，反射光线OB靠近法线ON，B错误。
3. 选项C：反射光线的位置由入射光线和法线决定，与纸板是否存在无关；将纸板F沿ON向后翻折，仅无法在纸板上观察到反射光线，反射光线OB的位置不变，C正确。
4. 选项D：纸板仅用于直观显示光线，取走纸板后，光的反射依然遵循定律，反射光线OB仍然存在，D错误。
【答案】
C
【知识点】
光的反射定律
【点评】
本题考查光的反射定律的应用，易错点在于混淆纸板的作用（纸板仅用于显示光线，不决定反射光线是否存在），解题时需紧扣反射定律的核心内容分析各选项。
【难度系数】
0.6

11 如图所示，在O点放置一个平面镜，使与水平方向成$60°$角的太阳光经O点反射后，水平射入窗口P中。请你在图中画出平面镜的位置，并标出反射角的度数。

11. 如图所示

【分析】
要画出平面镜的位置，需依据光的反射定律：反射角等于入射角，法线是入射光线与反射光线夹角的角平分线，且平面镜与法线垂直。首先明确入射光线（与水平方向成60°角）和反射光线（水平向左指向窗口P）的方向，计算两者的夹角，再作出角平分线（法线），最后过O点作法线的垂线得到平面镜位置，同时标注反射角的度数。
【解析】
1. 确定入射光线和反射光线：入射光线与水平向右的虚线成60°角，反射光线沿水平向左方向，指向窗口P。
2. 计算入射光线与反射光线的夹角：入射光线与水平向右的夹角为60°，反射光线水平向左，因此两光线的夹角为180° - 60° = 120°。
3. 作法线：根据反射定律，法线是入射光线与反射光线夹角的角平分线，因此法线将120°的夹角分为两个60°的角，即入射角和反射角均为60°。
4. 确定平面镜位置：平面镜与法线垂直，过O点作法线的垂线，即为平面镜的位置。
5. 标注反射角：在反射光线与法线之间标注反射角的度数为60°。
【答案】
如图所示
【知识点】
光的反射定律、平面镜作图
【点评】
本题考查光的反射定律的实际应用，核心是利用反射角等于入射角确定法线，进而确定平面镜位置，属于基础作图题，难度不大。
【难度系数】
0.5

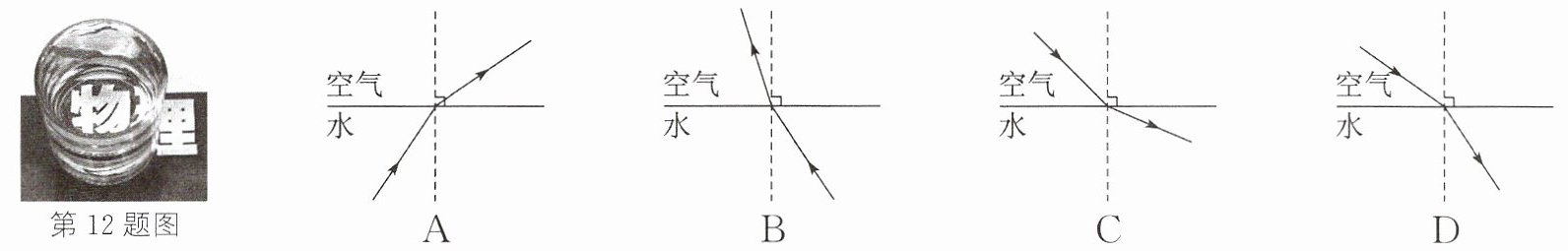

12 [2026泰州模拟]如图所示，把玻璃杯放在“物理”书上，往杯内注水近满，由上向下观察，发现杯内“物”比杯外的“理”高，能说明这一现象产生原因的光路图是（）

12. A

【分析】要解释“杯内‘物’比杯外的‘理’高”的现象，需明确：我们看到杯内的字，是字反射的光从水中斜射入空气中，发生折射后进入人眼。因此入射光线应在水中，折射光线在空气中；根据光的折射规律，光从水斜射入空气时，折射角大于入射角，折射光线远离法线。据此分析各选项的光线方向和折射角度是否符合要求。
【解析】杯内“物”字反射的光线是从水中斜射入空气中，所以入射光线在水中，折射光线在空气中，可直接排除光线从空气射入水中的B、C、D选项；A选项中，光线从水中斜射入空气，折射角大于入射角，符合光的折射规律，能正确解释看到的现象。
【答案】A
【知识点】光的折射规律、光的折射现象
【点评】本题结合生活中的常见现象考查光的折射规律的应用，核心是明确光线的传播方向（从水中射向空气），理解折射角与入射角的关系，属于基础应用类题目。
【难度系数】0.5

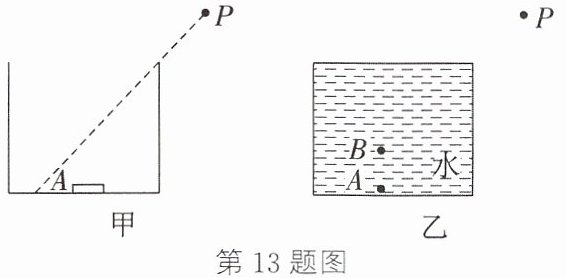

13 小明将装有硬币A的空杯放在弟弟面前，弟弟的眼睛在P点看不到硬币，如图甲所示。小明向杯中缓缓注满水，弟弟眼睛在P点看到了硬币在B点，如图乙所示。请你在图乙中画出弟弟看到硬币的入射光线、折射光线，并标出折射角r（保留作图痕迹）。

13. 如图所示

【分析】弟弟在P点看到水中的硬币，是硬币A反射的光从水中斜射入空气中发生折射，折射光线进入人眼。根据光的折射规律，需先确定折射光线与水面的交点O，再确定入射光线和折射光线，过O作法线并标注折射角r。
【解析】作图步骤：①连接P点与水面，交点为O（光从水中射出的入射点）；②连接A点与O点，此为入射光线；③连接O点与P点，此为折射光线；④过O点作垂直于水面的虚线（法线），折射光线与法线的夹角即为折射角r，标注该角。
【答案】如图所示
【知识点】光的折射、光学作图
【点评】本题考查光的折射规律的应用，关键是明确看到水中硬币是光的折射现象，需正确确定各光线及法线，属于光学基础作图题。
【难度系数】0.5

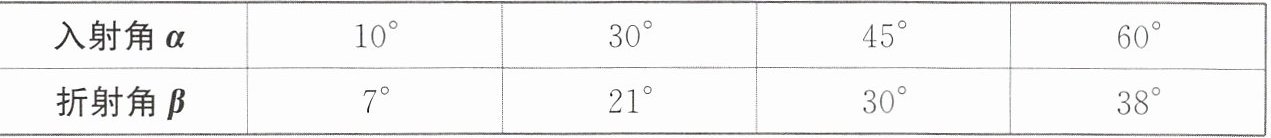

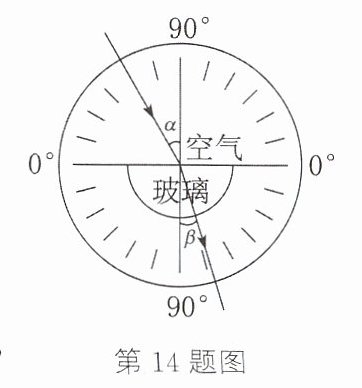

14 [2026南通段考]如图所示是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下表所示数据：
| 入射角α | $10°$ | $30°$ | $45°$ | $60°$ |
| --- | --- | --- | --- | --- |
| 折射角β | $7°$ | | $30°$ | $38°$ |
（1）实验中，光具盘能显示光的路径，是因为光在盘面上发生了。
（2）分析表格中的数据，你能得出的结论：光从空气斜射入玻璃中时，（写出一点即可）。

（3）根据表格中的数据还可以判断：当光以 $35°$的入射角从空气射入玻璃中时，其折射角（大于/等于/小于）$30°$。
（4）当光从空气垂直射入玻璃中时，入射角为$°$。
（5）当光以 $30°$的入射角从玻璃射入空气中时，其折射角是$°$；有部分微弱的光在玻璃表面发生了反射，此时反射光、折射光的夹角为$°$。

14. (1)漫反射 (2)折射角小于入射角(合理即可) (3)小于 (4)0 (5)45 105

【分析】
本题围绕光的反射、折射规律展开，需结合实验现象和数据逐一分析：
1. 光具盘显示光路，是因为盘面粗糙，光在上面发生漫反射，漫反射能使光线向各个方向反射，便于观察路径；
2. 分析表格中入射角和折射角的变化：入射角增大时，折射角也增大，且折射角始终小于入射角，由此可总结结论；
3. 观察数据：入射角30°对应折射角小于30°，45°对应折射角30°，因此入射角35°介于两者之间，折射角应小于30°；
4. 垂直入射时，入射光线与法线重合，入射角为0°；
5. 根据光路可逆性，光从玻璃射入空气时，折射角等于光从空气射入玻璃时对应入射角的折射角；再结合反射角等于入射角，计算反射光与折射光的夹角。
【解析】
（1）光具盘的盘面粗糙，光在盘面上发生漫反射，漫反射的光线向各个方向传播，因此能显示光的路径，故填漫反射；
（2）由表格数据可知，光从空气斜射入玻璃时，入射角增大，折射角也随之增大，且折射角始终小于入射角，故可得出结论：折射角小于入射角（合理即可）；
（3）根据表格，入射角30°时折射角小于30°，入射角45°时折射角为30°，因此当入射角为35°时，介于30°和45°之间，折射角小于30°；
（4）入射角是入射光线与法线的夹角，当光从空气垂直射入玻璃时，入射光线与法线重合，入射角为0°；
（5）根据光路可逆原理，光从空气以45°入射角射入玻璃时折射角为30°，则光从玻璃以30°入射角射入空气时，折射角为45°；此时反射角等于入射角（30°），反射光线与折射光线分别在法线两侧，两者夹角为180° - 30° - 45° = 105°。
【答案】
(1)漫反射 (2)折射角小于入射角（合理即可） (3)小于 (4)0 (5)45；105
【知识点】
光的折射规律、光的反射定律、光路可逆性
【点评】
本题是探究光的折射规律的实验题，综合考查了漫反射、折射规律、光路可逆等基础知识点，要求学生能分析实验数据总结规律，同时结合几何关系计算角度，注重对基础知识的应用，难度适中。
【难度系数】
0.5
